諧振電源因其效率高、噪聲低和小巧緊湊而受到人們歡迎。你可以用單個開關來實現降壓型或升壓型諧振變換器。這種變換器的輸出電壓是用恒定不變的導通或截止時間和可變的頻率來進行調節的。UC1864型控制器IC（由TI公司制造，其網址為www.ti.com）能滿足單開關準諧振變換器的性能要求。不過，也可用一個廉價而受歡迎的UC3842型電流控制器以及一個單穩多諧振蕩器來實現這一性能。這一電路的運作既是電流型的，又是截止時間恒定不變而頻率可變的。圖1示出了這種控制電路，它被配置成一種產生高電壓的四掃諧振變換器。為了實現這一功能，電流型控制器應具有100%的占空比，你可以使用UC3842或UC3843。本電路使用的是UC3842。該電路的工作情況如下：

        IC₁（UC3842）的輸出在內部電流檢測比較器變?yōu)楦唠娖街耙恢碧幱诟唠娖?，然后IC的輸出轉變?yōu)榈碗娖?。?dāng)這一輸出電壓變?yōu)榈碗娖綍r(shí)，IC₂，即負脈沖邊沿觸發的單穩多諧振蕩器CD

4098B起動工作，并產生一個脈沖。脈沖寬度是R₅電阻值和C₃電容值的函數，其時間間隔就是UC3842的恒定截止時間。單穩多諧振蕩器的Q輸出端在這一期間吸收Q₁的基極電流，所以Q₁導通。這一動作就使RT/CT引腳（第4引腳）上的斜坡電壓增加一個5V脈沖。這一電壓一直保持5V，一直到這一脈沖結束和Q變?yōu)楦唠娖綖橹?。?dāng)Q變?yōu)楦唠娖綍r(shí)，Q₁就截止，但是C_T兩端的電壓仍是5V，比RT/CT引腳的上閾值高，所以內部電路將RT/CT引腳電壓拉到0V，于是開始一個新的斜坡電壓和一個新的周期。

        R_T和C_T必須按如下方法做選擇，即使得IC₁的輸出電壓在斜坡電壓達到其上閾值電平之前變?yōu)榈碗娖?。如果不是這樣，則會在輸出電壓上出現一個尖峰脈沖，這是由Q₂的輸出電阻和C_T組成的時間常數產生。圖2示出了低占空比和高占空比時的波形。波形D和C分別表示低占空比（高頻率）時的輸出電壓和RT/CT引腳電壓。波形B和A表示較高占空比（低頻率）時的輸出電壓和RT/CT電壓。你可以看到在兩種情況下的截止時間是固定不變，只是頻率有變化，以便實現所需的占空因素。RT/CT引腳上的電壓清楚地表明該電路是如何改變斜波電壓的。這一控制電路可利用一個四掃諧振電路來產生一個2KV、5mA直流電源，具有良好性能。

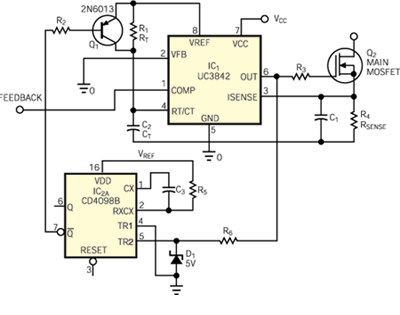

圖1  這一四掃諧振變換器只使用一塊控制器IC和一個單穩多諧振蕩器。

>

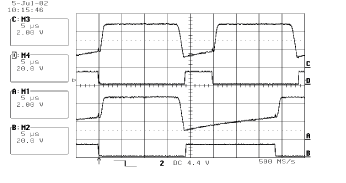

圖2  這些波形描述了低占空比（C和D）和高占空比（A和D）時的工作情況。
