幾家半導體制造商所提供的電流型降壓控制器的輸入電壓范圍是30 ~ 36V，但輸出電壓范圍只能從基準電壓到大約6V；這種輸出電壓的局限性是電流檢測放大器的共模電壓限制引起的。在實際應用中，電源設計師必定能為打印機、服務器、路由器、網絡設備和測試設備產生很高的輸出電壓。采用常規降壓穩壓器來提供較高的電壓是一個難題。圖1所示電路可解決這個難題：采用一個外部運算放大器、一個小信號pnp三極管和一個低輸出電壓降壓穩壓器，在負載電流高達2.5A時通過27V輸入電源提供了20V輸出電壓。你只要調低檢測電阻R₂的阻值，就可以方便地給該電路編程，以提供較大的負載電流。圖1中的控制器IC₁是MIC2182，運算放大器IC₂是MIC6211；電阻R₃和R₆按下列公式對輸出電壓編程：V_OUT=20V=V_FB(1+R₃/R₆)。

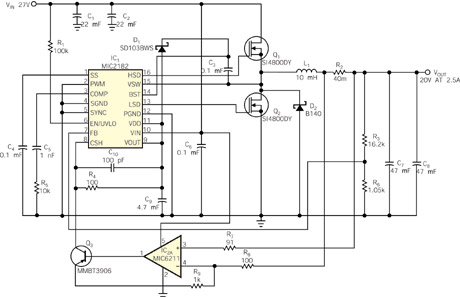

圖1  使用標準的電流型降壓穩壓器來產生20V輸出電壓的電路。
　　降壓控制器的C_SH（引腳8）和V_OUT（引腳9）通?？缃釉跈z測電阻R₂兩端，輸出電壓可達6V。該控制器在其檢測到這兩根引腳之間的電壓接近100mV時，就會確定電流極限。在V_OUT=20V的情況中，運算放大器和Q 3就會使R2上的壓降從20V降低到5V，處于降壓穩壓器內部電流檢測放大器的輸入共模范圍之內。為了更清楚地了解電路的工作原理，我們假設：為了獲得1A的負載電流，R2上的壓降為40mV。流過R8的電流為400μA  ((20.04-20)/100)，流過R₉和R₄（經由Q₃）的電流也是400μA。而這一電流在R4上產生的壓降為40 mV (400μA×100Ω)?？刂破鞯腣OUT引腳與內部5V穩壓器（VDD）和R₄相連，R₄的另一端則與引腳C_SH相連接。V_OUT引腳上的電壓為5V，C_SH引腳上的電壓為5.04V。這兩根引腳間的電壓差正好是R₂上的壓降。圖1所示的簡單電路，使我們使用常規低輸出電壓電流型降壓穩壓器，就可以在負載電流高達2.5A且VOUT=20V的情況下獲得大于95%的效率。圖2示出了該穩壓器的效率。
圖2  圖1所示穩壓器電路的效率曲線圖。
