PECL終端電源
出處:hq_y 發布于:2007-06-02 22:11:08

圖1、該電路能夠將負電壓輸出LDO轉換成正電壓LDO,并可吸入電流
用于高速通信系統的正射極耦合邏輯(PECL)對電源電壓的要求比較特殊,需要一個+3.3V的正電源(Vcc)和一個終端電源:VTT = VCC -2V = +1.3V,VTT根據Vcc進行調節,必須能夠吸收電流。大多數正極性低壓差(LDO)線性穩壓器不能吸入電流,只好設計負的LDO以滿足這一需求。圖1所示電路對負的LDO加以修改,可以提供正電壓。圖中,GND引腳接Vcc,IN引腳接地,使負電源提供正的電源電壓。已知,VSET穩定在1.25V,則:

由此可見,輸出電壓隨著Vcc的變化而改變,滿足PECL終端電源的要求。輸出電流受內部保護電路的限制,由于封裝所允許的耗散功率約為550mW,該電流限制在大約400mA。對于需要更高輸出電壓或更大輸出電流的應用,可以通過增加二極管耗散一部分功率(圖2)??梢愿鶕?jù)需要添加二極管,但是,OUT引腳(第5引腳)的電壓必須比地電位(IN,引腳2)至少高出300mV。

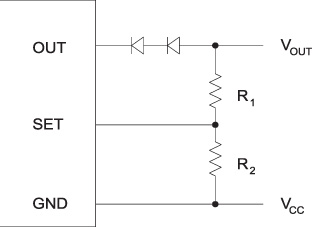

圖2、為了獲得更高的電壓或電流,可以在圖中添加功率耗散二極管
