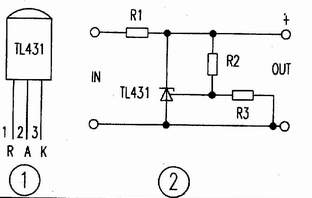

精密電壓基準IC TL431是T0—92封裝如圖1所示。其性能是輸出壓連續可調達36V，工作電流范圍寬達0．1。100mA，動態電阻典型值為0．22歐,輸出雜波低。圖2是TL431的典型應用，其中③、②腳兩端輸出電壓V=2．5(R2十R3)V／R3。如果改變R2的阻值大小，就可以改變輸出基準電壓大小。圖3是利用它作電壓基準和驅動外加場效應管K790作調整管構成的輸出電流大(約6A)、電路簡單、安全的穩壓電源。

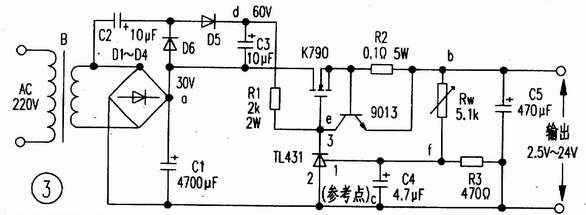

　　工作原理如圖3所示，220v電壓經變壓器B降壓、D1-D4整流、C1濾波。此外D5、D6、C2、C3組成倍壓電路(使得Vdc＝60V)，Rw、R3組成分壓電路，T1431、R1組成取樣放大電路，9013、R2組成限流保護電路，場效應管K790作調整管(可直接并聯使用)以及C5是輸出濾波器電路等。穩壓過程是：當輸出電壓降低時，f點電位降低，經T1431內部放大使e點電壓增高，經K790調整后，b點電位升高；反之，當輸出電壓增高時，f點電位升高，e點電位降低，經K790調整后，b點電位降低。從而使輸出電壓穩定。當輸出電流大于6A時，三極管9013處于截止，使輸出電流被限制在6A以內，從而達到限流的目的。本電路除電阻R1選用2W、R2選用5W外，其它元件無特殊要求，其元件參數如圖3所示。
