TPS61150/1是一款具備雙穩壓電流輸出的白光LED驅動器，能夠驅動翻蓋手機中用于主顯示屏與副顯示屏 LCD 背光照明的白光LED。同時，該器件的雙通道輸出也可驅動顯示屏與鍵區的背光照明，其在單個較大顯示屏上可驅動多達 14個白光LED。

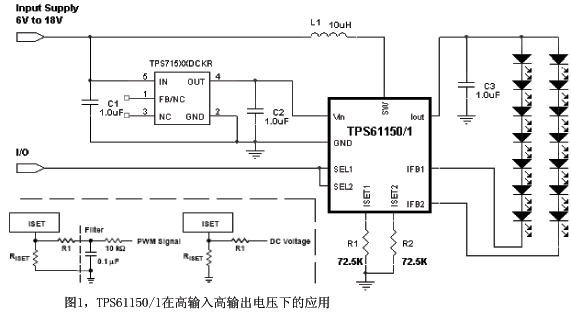

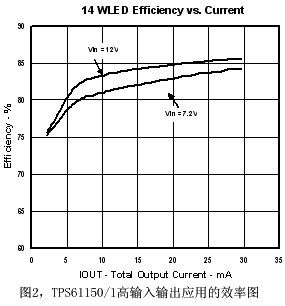

　　需要大顯示屏的手持設備，其電源可能有三節鋰電池組成，輸 入電壓會超過9V，甚至高達18V。由于TPS61150/1的輸入電壓范圍是2.5V到6V，因此在設計這樣的應用電路時需要有所變化。圖1給出了具體的實現電路。通過一個LDO（采用TI的TPS715系列的高性能LDO）把輸入電壓降到5V，作為TPS61150/1的輸入。因為TPS61150/1的靜態電流非常?。ㄖ?mA）。所以，相對于高輸出電壓24V，在LDO上的電源損耗非常小。圖2顯示了不同輸入電壓下，圖1電路的實際效率轉化。出于整體解決方案的成本考慮，可以用低成本的三極管和穩壓管代替圖1中的LDO，如圖3所示。通過穩壓管D1穩定晶體管Q1的基極電壓，通過R1提供Q1的基極電流，從而使TPS61150/1輸入端有6V以下的輸入電壓。R2起到限流的作用。


　　TPS61150/1能夠支持PWM調光和模擬調光兩種調光方式。TPS61150/1采用有源電流鏡像電路控制輸出電流。當驅動器處于關閉狀態時，輸出電容只能通過芯片和白光LED的漏電流進行放電。所以TPS61150/1大大減小了輸出電容在PWM調光時的紋波，從而避免由于陶瓷電容壓電特性導致的噪音的發生。如果采用模擬調光，用一個直流電壓或者PWM信號改變ISET接口的輸出電流。輸出的電流計算公式如下式所示：
 DC信號；
 PWM 信號；
　　其中，K_ISET為有源電流鏡像電路比值，典型值為900；V_DC用于模擬調光的直流電壓；V_PWM用于模擬調光的PWM信號的峰峰值；R_ISET、R1為輸出電流設置電阻，一般在千歐姆級。
