1.1 自動切換裝置的原理

　　1.1.1 裝設有自動切換裝置的電氣典型接線

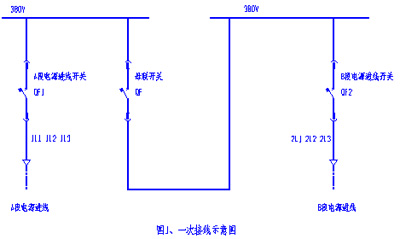

　　典型的裝設有自動切換裝置，0.38kV接線圖如圖1

　　供電電源為雙電源，采用內橋式接線。

　　正常運行方式為，A段、B段分列運行，自動切換裝置處于自動狀態。

　　1.1.2 自動切換裝置起動條件

　　1.1.2.1 工作電源電壓，除了因手動斷開或電源進線開關保護動作而消失外，在其它原因造成電壓消失時，自動切換裝置均應起動；

　　1.1.2.2 在一段電源失壓后，另一段電源有足夠高的電壓時，自動切換裝置才起動；

　　1.1.2.3 自動切換裝置自動切換延時動作并只動作；

　　1.1.2.4 當電壓互感器的熔斷器之一熔斷時，自動切換裝置不應起動；

　　1.1.2.5 應校驗電源過負荷情況和電動機自起動的情況，如過負荷嚴重或不能保證電動機自起動，應在自動切換前自動減負荷；

　　1.1.3 典型的自動切換過程

　　當滿足自動切換裝置起動條件時，失壓側電源進線開關跳開，母聯投入，恢復供電。

　　2 合理設置控制電源的重要性

　　自動切換裝置起動的首要條件，是一段進線電源失壓。在0.38kV電力系統中，控制電源選擇交流電源控制時，引自電源進線，當進線電源失壓時，相應側的控制電源同時失壓，此時，控制電源應能可靠切換，保證自動切換裝置起動，完成自動切換。

　　因此合理的設置控制電源方式，是自動切換成功的重要因素。

　　3 典型的控制電源設置方式的特點分析比較

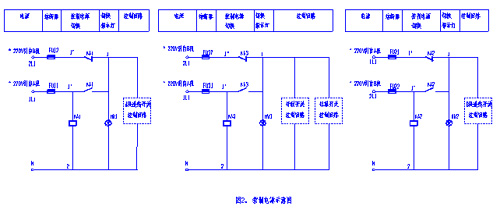

　　3.1 控制電源設置方式如圖2示

　　正常運行方式下

　　母聯及自動切換裝置控制電源引自A段電源。

　　當B段進線電源失壓時，母聯開關及自動切換裝置控制電源不會切換，B段進線開關控制電源切換至A段電源；

　　當A段電源失壓時，A段進線開關控制電源、母聯開關及自動切換裝置控制電源切換至B段電源；

　　任一段進線電源失壓發生時，控制電源均切換，保證自動切換裝置起動，失壓側的進線電源開關跳閘，母聯合閘。

　　特點：

　　當任一段進線電源失壓發生時，控制電源均有短暫失壓并且切換；

　　切換繼電器相互間無電氣閉鎖，切換過程中，存在反送電的可能；

　　接線復雜；

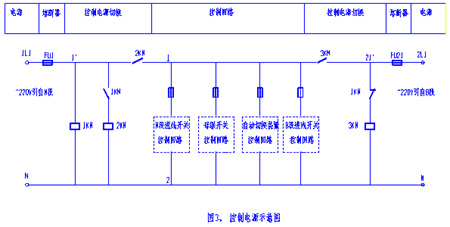

　　3.2 控制電源設置方式如圖3

　　正常運行方式下

　　所有控制電源均引自A段電源。

　　當B段電源失壓時，所有控制電源不會切換；

　　當A段電源失壓時，所有控制電源均切換至B段電源，；

　　特點

　　控制電源引自A段電源，當B段電源失壓時，控制電源保持正常，不存在切換的過程；

　　當A段進線電源失壓發生時，所有控制電源迅速切換至B段；

　　控制電源切換的幾率減少一半；

　　利用自投在線式控制電源設置方式，采用接觸器控制切換，切換迅速，可靠。

　　是控制電源采用交流控制時，在不增加投資的情況下，較佳的控制電源設置方式3.3 控制電源采用直流電源，如圖4

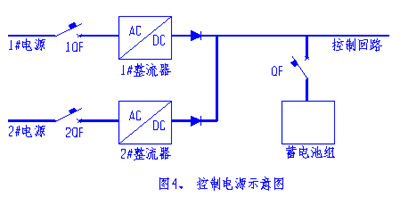

　　正常方式

　　選用兩套整流器和一套蓄電池，兩套整流器電源分別接在不同段的母線上，兩套整流器在線運行。

　　設計選用整流器，應能夠在電源電壓恢復正常后，自動恢復，躲過電源進線失壓造成的影響，不需人工恢復。

　　特點

　　控制電源無時限切換，不受進線電源失壓的影響，當任一臺整流器失壓、故障或者退出運行、檢修時，另一臺整流器在線切換，控制電源穩定，沒有切換的過程，即使進線全部停電，蓄電池仍能提供1小時的控制電源供電時間，進行開關操作，為排除故障，恢復供電節約時間，對于任何要求嚴格的負荷都能滿足要求。

　　投資增加，維護工作量增加。

　　4 結論

　　裝設有自動切換裝置的0.38kV配變電站，應根據負荷的情況選擇控制電源設置方式

　　在設計控制電源時

　　在負荷特別重要的情況下，控制電源應首先選擇直流控制電源,直流電源供電穩定,并且參照?qǐng)D4 的方式設計,可以滿足任何要求嚴格的負荷；

　　在不增加投資的情況下,選擇交流電源控制，并參照?qǐng)D3的方式設置控制電源。
