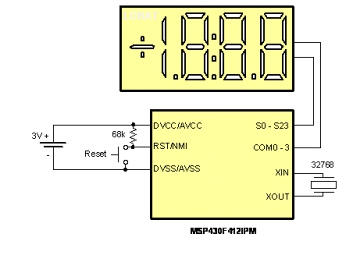

只需 MCU、LCD、32kHz 晶振以及一個電阻器即可構成一部基本的倒計時定時器，而且只需一顆普通的紐扣電池即可實現連續超過 10 年的工作時間，如圖 1 所示。例如，此類倒計時定時器可用于餐館提供服務時間保證，服務人員按下一個按鈕即可啟動倒計時定時器，微控制器開始自動倒計時，時間長短可預先設定，倒計時過程則會顯示在顯示屏上。如果服務人員在計時結束前尚未向客人提供服務，那么顯示器就會閃動顯示超時信息，提示未達到服務保證。有兩大關鍵性設計可化功耗，并盡可能延長電池使用壽命，一是認真選擇電池，二是充分利用 MCU 的低功耗模式。

      我們之所以選擇 CR2032 紐扣式鋰電池，主要是因為它占地較小，可以支持便攜式應用，放電曲線較平，可以直接驅動 LCD，無需補償，而且漏電極低，能夠?qū)崿F(xiàn)更長的工作時間。典型的 CR2032 額定容量約為 200mA，工作時間可持續數小時。為了實現連續工作 10 年的設計目標，平均系統電流消耗不得超過 2.28

uA，電流消耗的計算方式為電池能量值除以應用的工作壽命，如下所示：

      我們選擇 MCU 是由于其待機電流極低，僅為 0.8uA，并且還包含了晶體振蕩器、集成 LCD 驅動器以及中斷驅動喚醒定時器。3.5 英寸數字 LCD 顯示屏增加了 1uA 的額外系統電流消耗。整個工作期間的倒計時定時器的總待機電流消耗如下：

      通常情況下，MCU 工作在待機模式下，時鐘晶體頻率為 32kHz 的定時器觸發 1 秒中斷，使 MCU 返回工作主循環 (Mainloop)，主循環采用可以顯著降低軟件開銷的直接 BCD 減法以實現軟件倒計時寄存器的遞減。我們向軟件倒計時寄存器添加十進制的 99h，實際上減去的數為 1。直接 BCD 減法不僅有效，而且還可使倒計時直接顯示在 LCD 上，而無需再進行耗費電流的二進制 BCD 減法運算。軟件接下來在 LCD 上顯示倒計時寄存器中的值。，倒計時寄存器中的值將與零相比較，以決定預編程的時間段是否已經到期，如果到期那么將顯示超時信息。主循環要求 CPU 與片上高速振蕩器在 250uA 電流消耗下工作。不過，由于我們在編寫軟件時已經將循環計數減至 100 以下，也就是說，在默認的 1MHz CPU 頻率下相當于 100us，因此在這樣短的工作時間內，主循環增加的電流消耗可以忽略不計，計算方法如下：

      數字倒計時定時器的總電流消耗為待機與主循環電流消耗之和：

      由于平均電流消耗約達到 1.8uA，這款倒計時定時器可輕易地實現電流消耗低于 2.28uA 的設計目標，從而能夠連續工作 10 年以上。既然電池壽命可達 10 年，那么我們在設計倒計時定時器時可以采用長效電池，從而簡化了其構造，同時也降低了單位成本。由于大量 MCU 功能與引腳尚未得到使用，因此我們還可用其添加額外特性。實施計數器所需的固件相當小，只在 MCU 的 8k 字節閃存上占用不到 250 字節。
