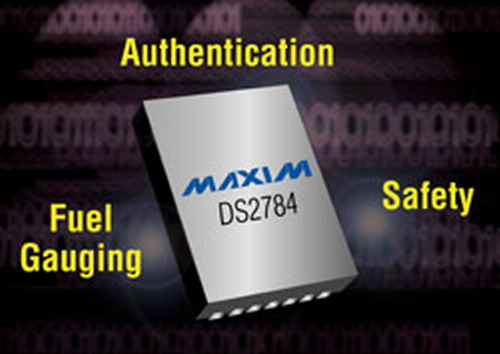

Maxim推出業界款內置單節Li+保護器和SHA-1的單節獨立式電量計DS2784，器件采用微型、3mm x 5mm TDFN封裝。在此之前，需要三個分立IC完成DS2784所提供的全部功能。DS2784的小尺寸適用于棱形電池包，對于采用單節Li+電池包的便攜式應用非常理想，包括中端/高端手機、智能電話、PDA、便攜式導航/GPS設備、數碼相機和攝像機以及VoIP電話。

　　DS2784電量計根據庫侖計、放電率、溫度以及電池特性估算電池容量。器件內置測量電流和電壓的模擬前端，結合經過驗證的、嵌入式電量計算法，可減少開發工作量并縮短產品面市時間。片上溫度測量可以免去電池包內所需的熱敏電阻。此外，DS2784可以采用溫度數據對電流測量進行增益和溫度系數補償，因此可以采用低成本電流檢測電阻。

　　單節Li+電池保護器監視過壓、欠壓、過流以及短路狀態。用戶可編程門限值，并且對其進行鎖定從而防止意外改寫。DS2784采用內置電荷泵驅動高邊n溝道FET實現電池保護。當電池電壓降低時，這一配置結構將降低保護FET的RDSON，從而使電池壽命化。該器件同時還允許主機系統與電池包通信，即使處于故障狀態。

　　集成的安全質詢-響應算法可以提供額外的保護以防止偽造電池包，因此提高了終端用戶的安全性和可靠性，同時保護和增強了產品生產商的聲譽。器件采用64位密鑰SHA-1算法，通過DS2784的1-Wire®接口實現與主機的通信。

　　DS2784使電池包可以滿足IEEE1725-2006安全、識別和要求。器件采用無鉛、3mm x 5mm、14引腳TDFN封裝。芯片起價為$2.94 (1000片起，美國離岸價)。
