概述
       在進行裝配、測試和故障處理時，有時需要對MAX2140 SDARS接收器進行非標準操作。其中一個例子就是熱插拔操作，即在不關閉電源的情況下，直接將該器件與電路進行連接或斷開連接。熱插拔操作在汽車電子領域尤其常見，因為部件的模塊化設計，模塊之間的距離以及多個系統同時工作的需求，常常需要重新連接模塊。

       熱插拔操作如何導致二極管失效
       熱插拔操作會導致瞬變，包括較大的電壓、浪涌電流、振鈴以及極性倒置。而這些瞬態過程的背后是能量交換、有限的充電/放電時間和自激等物理現象。

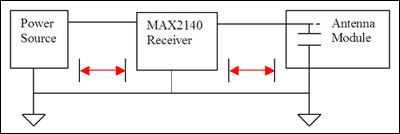

       圖1所示是MAX2140的一個熱插拔操作。


                           圖1. 在汽車工業領域MAX2140常見用法的圖解

       在進行熱插拔操作時，電纜接頭會產生壓降(如圖中紅色箭頭所示)。與此同時，天線模塊內部的旁路電容呈短路狀態。這樣就會導致MAX2140電氣地的電位高于天線模塊的電氣地。而MAX2140的內部ESD二極管與該IC的接地引腳16連接，所以這種地電位差就會在該二極管上產生一個短時間的正向電壓。該正向電壓的尖峰可能會超過器件的額定值，即所謂的電過載(EOS)。二極管的正向電壓規定為-0.3V到+4.3V (VCC_xx至GND、 VINANT至GND、AGCPWM至GND、VOUTANT至GND)。設計仿真表明-1.3V、電流為72mA時允許短時間的工作。

       防止ESD二極管失效的設計

       防止EOS的方法因具體應用的不同而不同。這里所推薦的是一些常規設計改進措施：
       避免使用過多的電抗，如：儲能元件、旁路電容、RF噪聲抑制電感、較長的連接線等。
       使浪涌電流繞行：為每一模塊提供較短的直接接地路徑；增加外部二極管，使其與內部二極管并聯；將二極管跨接在大的線圈上。

       順序供電：按順序依次打開電源；為內部用戶推薦可編程延遲

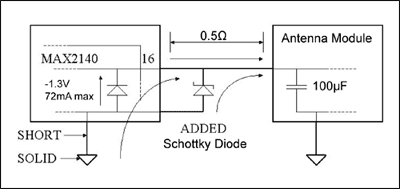

       以下設計實例(圖2)表示具有本地環路的MAX2140，增添的肖特基二極管能夠旁路浪涌電流。


            圖2. MAX2140接收器和天線模塊之間改進后的設計圖，所作改進用以防止EOS。

       具體的設計改進措施是：

       MAX2140接收器和天線模塊之間的電纜只有0.5的電阻而沒有電感。
       天線模塊具有一個100µF的旁路電容。
