本例介紹一款9路輕觸式自鎖電子開關，它具有操作時無換檔噪聲、無機械磨損等特點，可取代傳統的機械式琴鍵開關。
　　電路工作原理

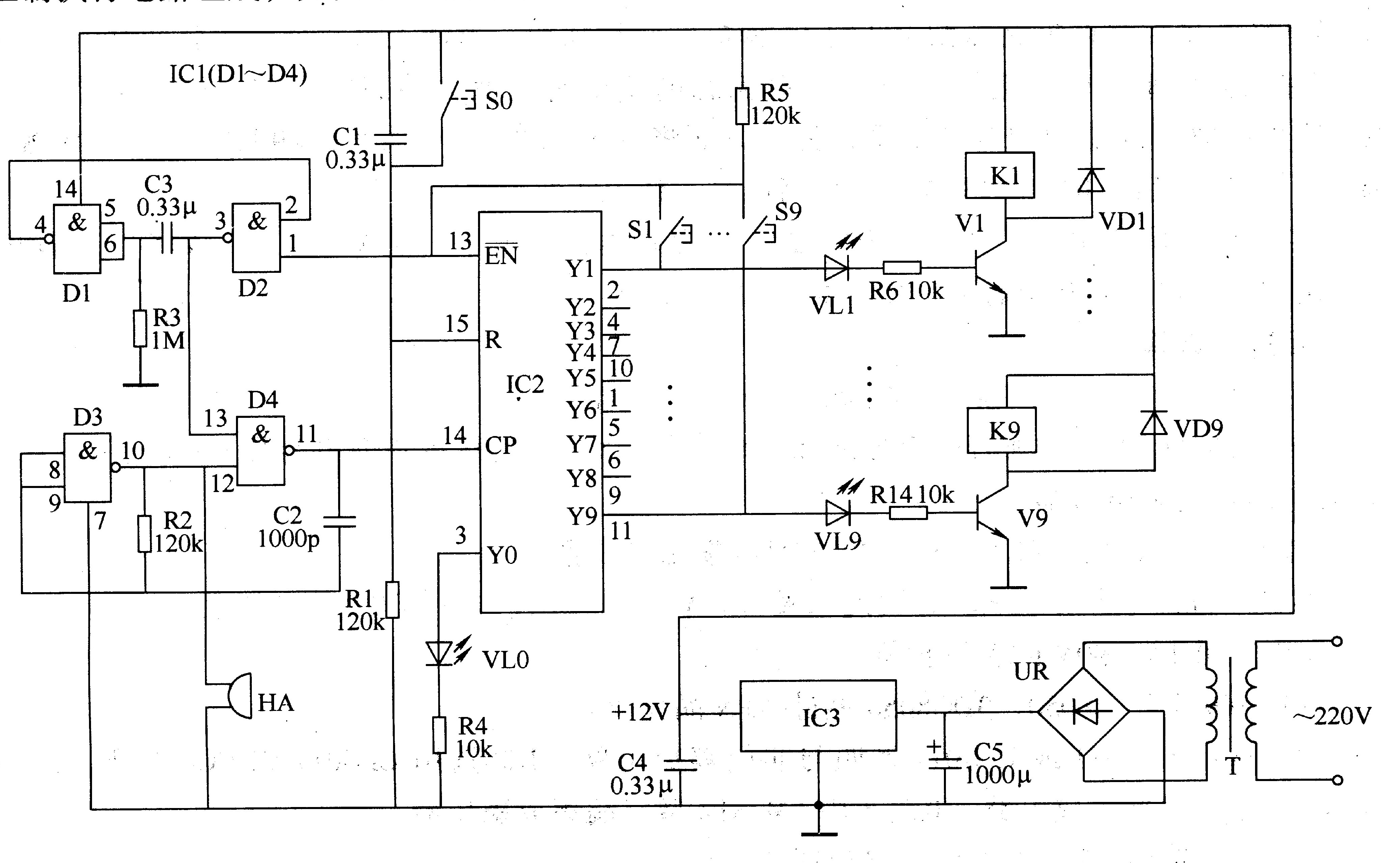

　　該輕觸式自鎖電子開關電路由電源電路、單穩態電路、受控多諧振蕩器、計數分配器和控制執行電路組成，如圖3-73所示。

　　電源電路由電源變壓器T、整流橋堆UR、濾波電容器C4、C5和三端穩壓集成電路IC3組成。
　　單穩態電路由四與非門集成電路lCl(Dl-D4)內部的Dl、D2和電阻器R3、電容器C3組成。
　　受控多諧振蕩器電路由lCl內部的D3、D4、電阻器R2、電容器C2和蜂鳴器HA組成。
　　計數分配器電路由十進制計數/脈沖分配器集成電路IC2、發光二極管VL0、電阻器Rl、R4、R5、電容器Cl、復位按鈕S0和控制按鈕S1-S9組成。
　　控制執行電路由發光二極管VLl-VL9、電阻器R6-R14、晶體管Vl-V9、繼電器Kl-K9和二極管VDl-VD9組成 (限于篇幅，圖中S2-S8、VL2-VL8、R7-Rl3、K2-K8、VD2-VD8、V2-V8均末畫出)。
　　交流220V電壓經T降壓、UR整流、C5濾波、IC3穩壓后，為單隱態電路、受控多諧振蕩器和控制執行電路提供+l2V工作電壓。    IC2在通電后復位，其YO端輸出高電平，Yl-Y9端均輸出低電平，VL0點亮，VLl-VL9均不亮，V-V9均截止，Kl-K9均處于釋放狀態。在未按動Sl-S9按鈕時，IC2的13腳為高電平，IC2處于鎖定狀態，單穩態電路處于穩態，D2輸出高電平，使受控多諧振蕩器處于停振狀態，不能為IC2提供計數脈沖，HA也不發聲。
　　當按動S1-S9中某按鈕時，將會在IC2的13腳產生一個低電平脈沖，使單穩態電路由穩態變?yōu)闀簯B(tài)，D2輸出高電平脈沖，使受控多諧振蕩器振蕩 (振蕩頻率約6kHz)工作，為lC2提供計數脈沖，與該按鈕相對應一路控制執行電路中的發光二極管點亮、晶體管導通、繼電器吸合;同時驅動HA發出鳴叫聲，作為換檔提示信號。
　　例如，按動一下S9時，IC2第11腳 (Y9端)輸出的低電平經S9加至13腳，使DZ輸出高電平。受控多諧振蕩器為lC2的14腳提供計數脈沖，當計人第9個計數脈沖時，IC2的11腳輸出高電平，此高電平一方面使單穩態電路由暫態變?yōu)榉€(wěn)態，受控多諧振蕩器停振，IC2停止計數，11腳恒定為高電平;另一方面將VLg點亮，Vg導通，Kg吸合，其常閉觸頭接通。59斷開后，IC2的13腳恢復為高電平，使lC2處于鎖定狀態。
　　若按動-復位按鈕SO，則IC2強制復位，YO端輸出高電平，使V叨點亮，Yl-Y9端均輸出低電平，VLl-VL9均熄滅，Kl-K9均釋放。
　　元器件選擇
　　Rl-R14選用1/4W碳膜電阻器或金屬膜電阻器。
　　Cl、C3和C4選用獨石電容器或滌綸電容器;C2選用高頻瓷介電容器;C5選用耐壓值為25V的鋁電解電容器。
　　VDl-VD9選用1N4001或1N4007型硅整流二極管。
　　VL0-VL9均選用φ3mm的發光二極管，VLO選紅色，VLl-VL9均選綠色。
　　UR選用lA、5OV的整流橋堆。
　　Vl-V9選用C8050、3DG8050型硅NPN晶體管。
　　ICl選用CD401l或CC4011型四與非門集成電路;IC2選用CD4017或CC4017型十進制計數/脈沖分配器集成電路;lC3選用LM7812型三端集成穩壓器。
　　Kl-K9選用4098或4088、JZCZZF型l2V直流繼電器。
　　S0-S9均選用微型動合 (常開)按鈕。
　　T選用3-5W、二次電壓為l5V的電源變壓器。
　　HA選用HTD27型帶助聲腔的壓電蜂鳴片。
