本例介紹的輕觸式電子開關，可用于控制照明燈和排風扇等小功率家用電器。該電子開關在市電停電后自動斷開，再次來電時不會自行接通 (需按動控制按鈕才能接通)，可避免因電器長期通電而耗費電能或引發意外事故。
　　電路工作原理

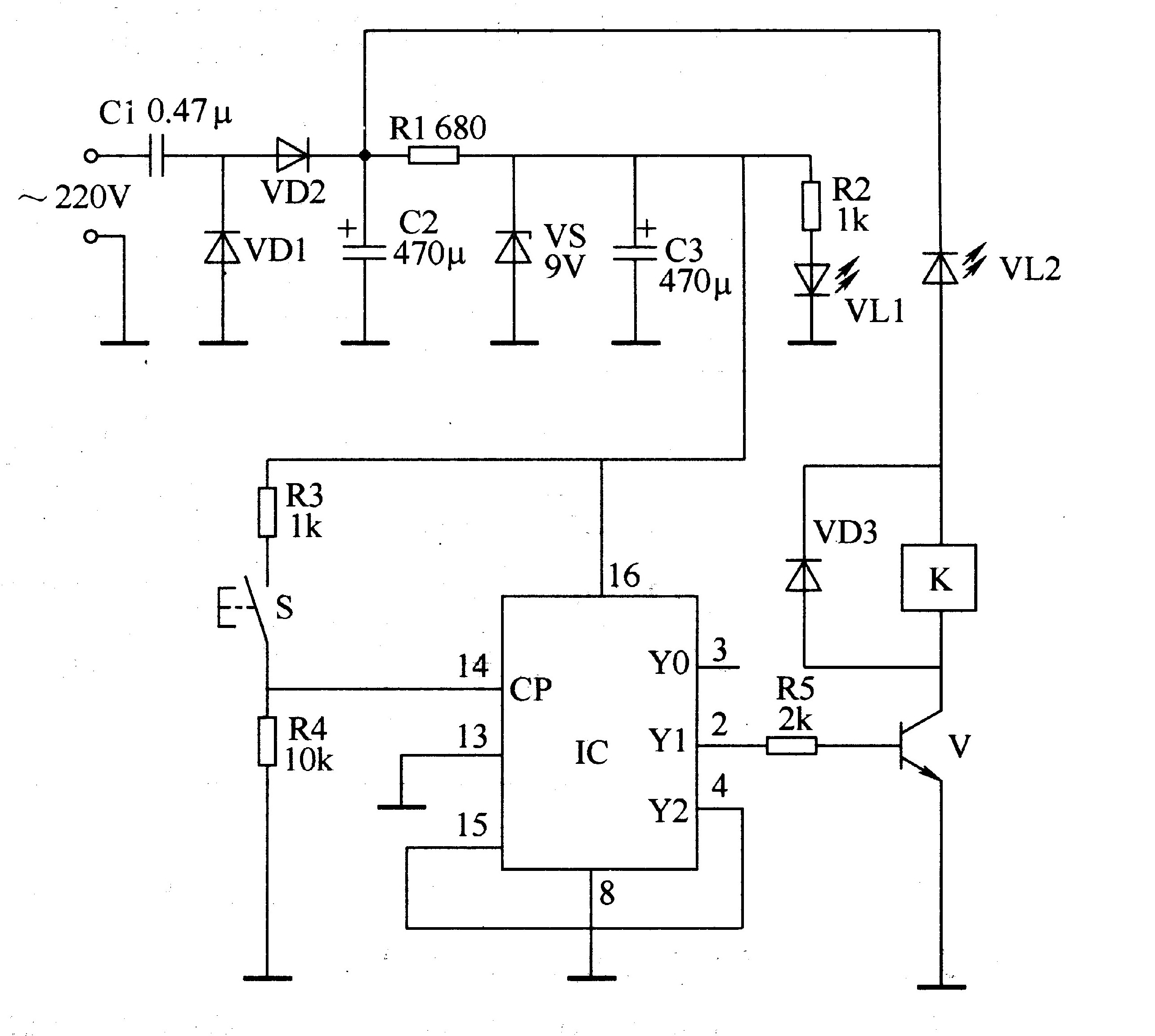

　　該輕袖式電子開關電路由電源電路和控制電路組成，如圖3-72所示。

　　電源電路由降壓電容器CI、整流二極管VDl、VD2、濾波電容器C2、C3、限流電阻器Rl、R2、穩壓一極管VS和電源指示發光二極管VLl組成。
　　控制電路由控制按鈕S、計數器集成電路IC、電阻器R3-R5、晶體管V、一極管VD3、繼電器K和開關接通指示發光一極管VL2組成。
　　交流220V電壓經 Cl降壓、VDl和VD2整流、C2濾波后，一路通過VL2為繼電器K提供+l2V工作電壓;另一路經Rl限流、VS穩壓及C3濾波后，為IC提供+9V工作電壓，同時將VLl點亮。
　　在未按動S時，IC的YO端 (3腳)為高電平，Yl和Y2端輸出低電平，V處于截止?fàn)顟B(tài)，K不吸合，其常閉觸頭斷開，受控負載電路處于斷電狀態。
　　當按動一下S時，IC的CP端 (14腳)計人一個脈沖信號，其YI端輸出高電平 (YO端恢復為低電平)，使V飽和導通，K通電吸合，其常閉觸頭將負載電路的工作電源接通。再按一下S時，則IC的CP端又計入一個脈沖信號，Y2端輸出高電平，使lC復位，YO端輸出高電平，V截止，K釋放，其常開觸頭將負載電路的工作電源切斷。
　　VL2在V導通、K吸合時點亮，在V截止、K釋放時熄滅。
　　每次斷電后又來電時，IC的YO端輸出高電平，Yl端為低電平，V不導通，K處于釋放狀態，該電子開關處于斷開狀態。只有按動一下S，使V導通，K吸合，該電子開關才能接通。
　　元器件選擇
　　Rl選用1-2W金屬膜電阻器;R2-R5選用1/4W碳膜電阻器或金屬膜電阻器。
　　Cl選用耐壓值為400V的滌綸電容器或CBB電容器;C2選用耐壓值為25V的鋁電解電容器;C3選用耐壓值為16V的鋁電解電容器。
　　VDl-VD3均選用1N4007型硅整流二極管。
　　VS選用IW、9.1V硅穩壓二極管。
　　VLl和VL2均選用φ5mm的發光二極管;VLl選紅色，VL2選綠色。
　　V選用C8050或S8050、3DG8050型硅NPN晶體管。
　　IC選用CD4017或CC4017型十進制計數/脈沖分配器集成電路。
　　K選用l2V直流繼電器，其觸頭電流容量應根據負載的功率而定。
　　s選用微型動合 (常開)式按鈕。
