本例介紹一款采用熱釋電紅外傳感器 (一種由高熱電系數材料、阻抗匹配用場效應晶體管的濾光鏡片等組成的新型敏感元件)和專用集成電路制作的熱釋電紅外線控制開關，它在檢測到人體發射的紅外傳感器信號后接通，使負載 (報警器或照明燈、排風扇等)通電工作。
　　電路工作原理

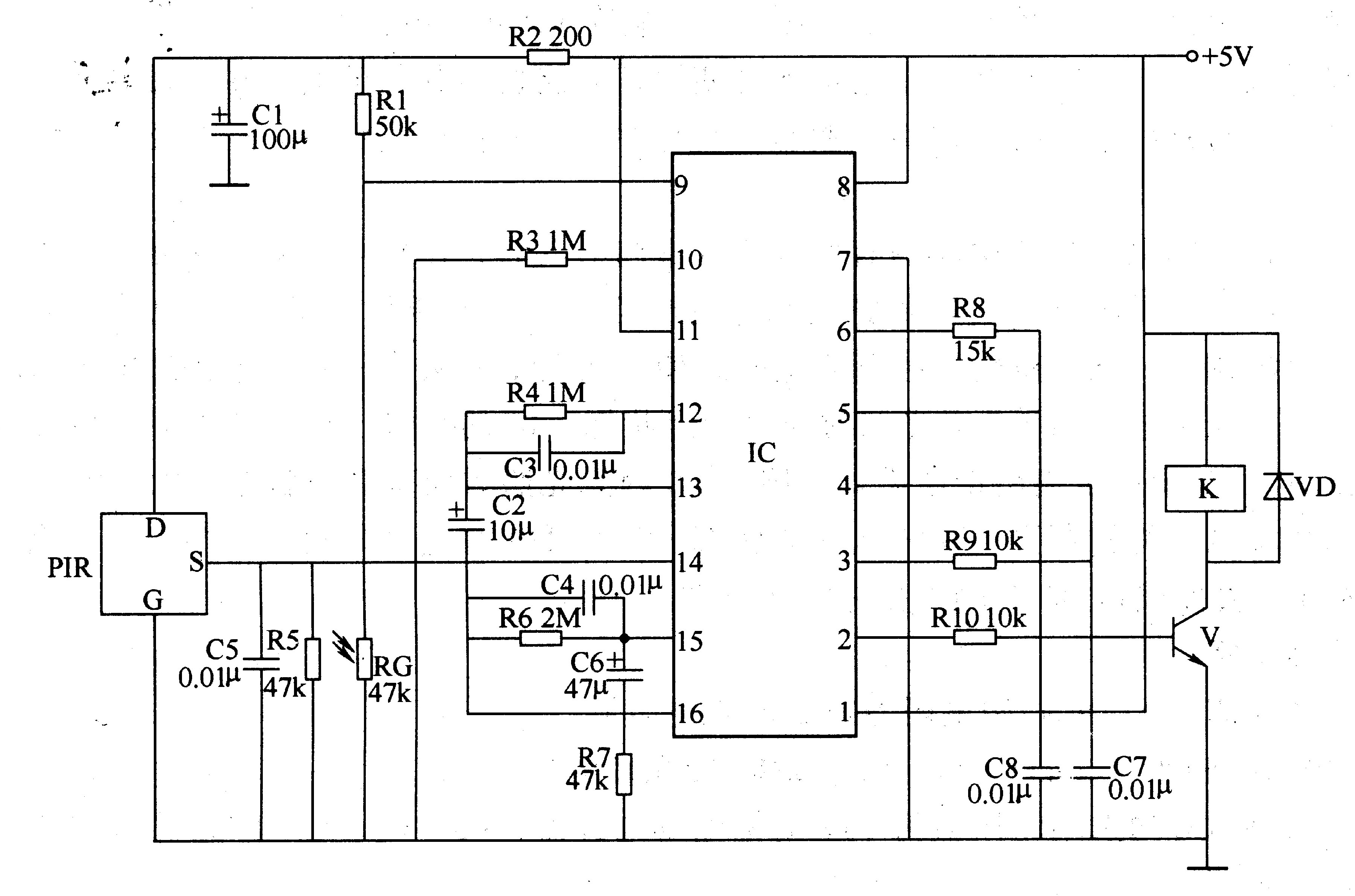

　　該熱釋電紅外控制開關電路由熱釋紅外傳感器 (PIR)、熱釋電紅外控制電路、光控電路和控制執行電路組成，如圖3-66所示。

　　熱釋電紅外控制電路由集成電路lC(SS0001)和電阻器RZ-R9、電容器Cl-C8組成。SS0001是熱釋電紅外控制專用集成電路，其內部由輸入放大器、雙向限幅器、狀態控制器、延時定時器、鎖存定時器和基準電源等電路組成，如圖3-67所示。


　　光控電路由光敏電阻器RG、電阻器Rl和IC第9腳內電路組成。
　　控制執行電路由電阻器RlO、晶體管V、二極管VD和繼電器K組成。
　　熱釋電紅外傳感器應與非涅爾透鏡配合使用，才能提高其靈敏度。在熱釋電紅外傳感器未檢測到人體紅外線信號時，IC的2腳輸出低電平，V處于截止?fàn)顟B(tài)，K不吸合，負載電路不工作。
　　當有人在熱釋電紅外傳感器的有效檢測區域內活動時，熱釋電紅外傳感器將接收到人體發出的紅外信號，并將其轉變成微弱的脈沖電壓信號，此電壓信號經lC內電路放大、鑒幅處理及定時控制后，從2腳輸出控制高電平，使V導通，K吸合，負載電路通電工作。
　　在白天，光敏電阻器RG受光照射而呈低阻狀態，IC的9腳 (觸發禁止端)被鎖定為低電平，使IC的2腳恒定輸出低電平。夜晚，RG因無光照射而呈高阻狀態，IC的g腳恢復為高電平，熱釋電紅外控制開關又迸人警戒狀態。若想該熱釋電紅外控制開關白天、晚上均工作，可將RG去掉或在Rl兩端并接一只小開關。
　　元器件選擇
　　Rl-RlO選用1/4W碳膜電阻器或金屬膜電阻器。
　　RG選用亮阻小于2OkΩ、暗阻大于2MΩ的光敏電阻器。
　　Cl、C2和C6均選用耐壓值為16V的鋁電解電容器;C3-C5、C7和C8均選用獨石電容器或滌綸電容器。
　　VD選用IN4007型硅整流二極管。
　　V選用S9013或C8050、58050、3DG8050型硅NPN晶體管。
　　IC選用SS0001或BISS0001型熱釋電紅外傳感控制集成電路。
　　熱釋電紅外傳感器可選用AMNl或陀28、SDO2等型號，配用Q-lA或CE-024型菲涅爾透鏡。
　　K選用4098型直流繼電器。
