本例介紹的聲、光控制照明燈開關，主要用于樓道、衛生司、走廊等場所的燈光控制。照明燈白天不亮，在夜晚有聲響 (例如腳步聲、擊掌聲等)時會自動點亮，延時照明一段時間后會自動熄滅。
　　電路工作原理

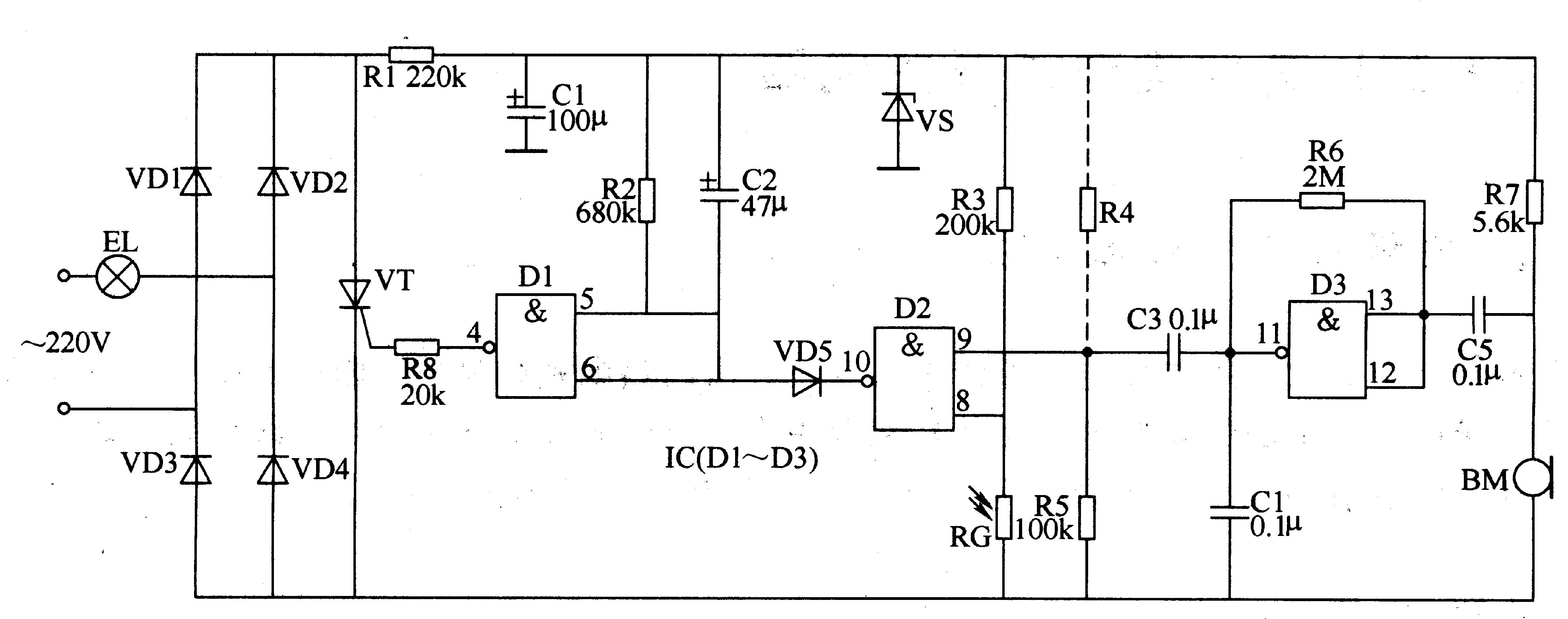

　　該聲、光控制照明燈開關電路由電源電路、聲控電路、光控電路、延時電路和控制執行電路組成，如圖3-65所示。

　　電源電路由照明燈EL、整流二極管VDl-VD4、限流電阻器Rl、濾波電容器Cl和穩壓二極管VS組成。
　　聲控電路由傳聲器BM、電阻器R6、R7、電容器C3-C5和與非門集成電路IC(Dl-D3)內部的D3組成。
　　光控電路由光敏電阻器RG、電阻器R3、與非門D2和二極管VD5組成。
　　延時電路由與非門Dl和電阻器R2、電容器C2組成。
　　控制執行電路由電阻器R8、晶閘管VT和二極管VDl-VD4組成。
　　交流220V電壓經EL降壓、VDl-VD4整流、Rl限流、Cl濾波及VS穩壓后，為IC提供9V直流電壓。
　　在白天，RG受自然光線照射而呈低阻狀態，IC的8腳始終為低電平，不管有無聲音信號輸入，10腳均輸出高電平，4腳輸出低電平，VD5和VT不導通，EL不發光。
　　夜晚，RG的阻值增大，IC的8腳變?yōu)楦唠娖?。此時若有聲響出現，BM會將聲音信號轉換為電信號，此電信號經D3緩沖放大后，使IC的g腳瞬間為高電平，10腳輸出低電平脈沖，使VD5導通，Dl輸出高電平，使VT受觸發而導通，EL點亮。聲響過后，D2又輸出高電平，使VD5截止。此時+9V電壓經R2對C2充電，使IC的5腳、6腳電壓不斷上升，當兩腳的電壓升至與非門的門限值時，Dl的輸出端由高電平變?yōu)榈碗娖剑筕T截止，EL熄滅，達到了延時關閉照明燈的目的。
　　增大R2的阻值或C2的電容量，可以延長EL點亮的時間。
　　元器件選擇
　　Rl選用1/2W金屬膜電阻器;R2-R8選用1/4W或1/8W的金屬膜電阻器。
　　RG選用MG44或MG45系列的光敏電阻器。
　　Cl選用耐壓值為25V的鋁電解電容器;C2選用耐壓值為16V的鋁電解電容器;C3-C5均選用獨石電容器。
　　VDl-VD4均選用1N4007型硅整流二極管;VD5選用1N4148型硅開關二極管。
　　VS選用lW、9.lV的硅穩壓二極管。
　　VT選用2P4M(2A、400V)型晶閘管。
　　IC選用CD4011型四與非門集成電路。
