本例介紹的幸運指數電子游戲，可供多人比賽游戲，娛樂性較強。
　　電路工作原理

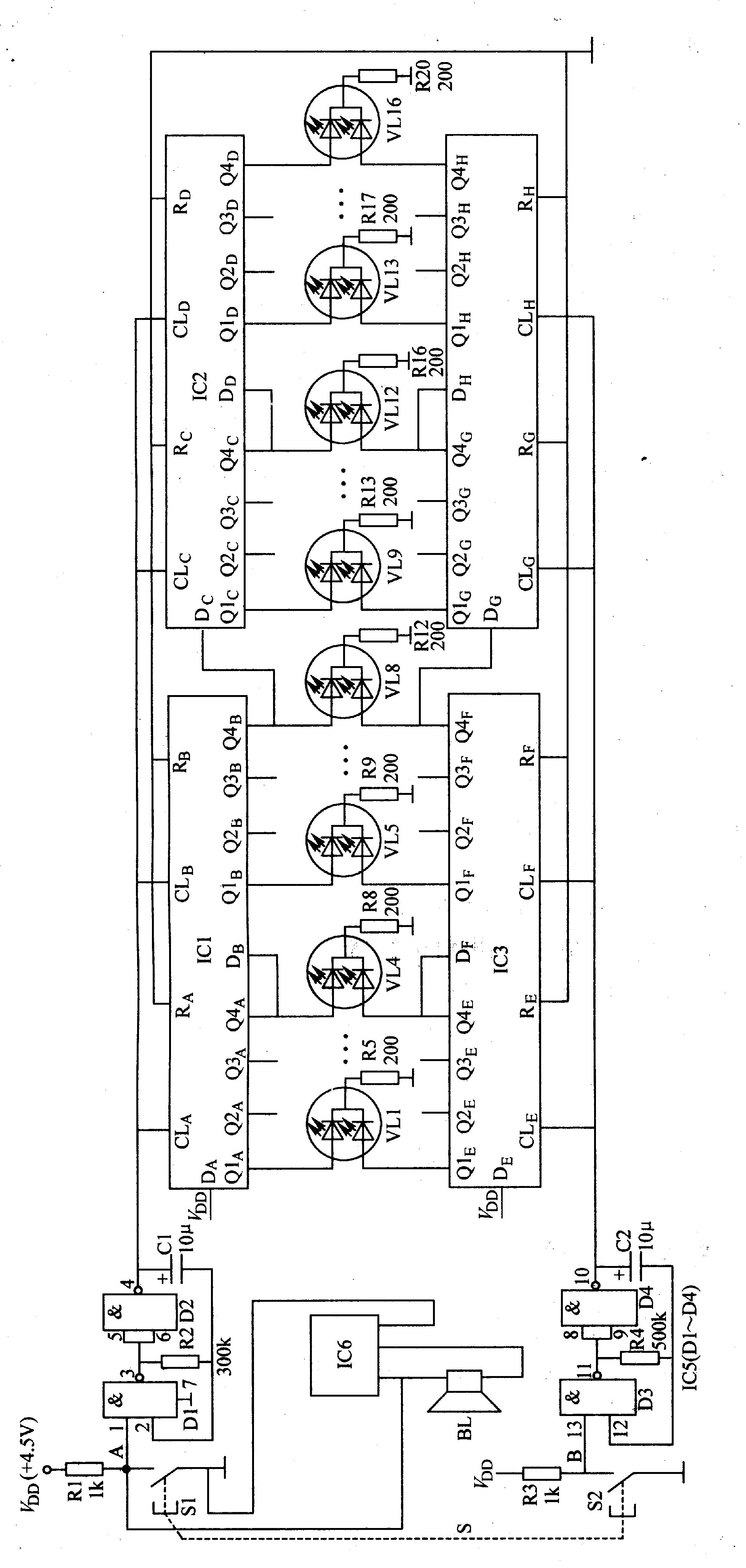

　　該幸運指數電子游戲電路由受控振蕩器、LED驅動電路和音樂電路組成，如圖2-107所示。

　　受控振蕩器 (由兩個不同頻率的可控振蕩器組成)由控制按鈕S(S1、S2)、四與非門集成電路IC5(Dl-D4)、電阻器Rl-R4、電容器Cl、C2組成。
　　LED驅動電路仕變色發光二極管VLl-VLl6、電阻器¨R5-R2O(為簡化電路，電路中R6、R7、RlO、LRll、R14、Rl5、R18、Rl9和VL2、VL3、VL6、VL7、VLlO、VLll、VLl4、VLl5均未畫出)和雙4位移位寄存器集成電路ICl-IC4(ICl、lC2和IC3、IC4接成兩個16位移位寄存器)組成。
　　音樂電路由三端音樂集成電路IC6和揚聲器BL組成。
　　接通電源后，兩個不同頻率的可控振蕩器振蕩工作，分別為ICl、IC2和1C3、1C4提供時鐘脈沖。ICl-IC4在該時鐘脈沖的作用下，各輸出端 (QlA-Q4D和QlE-Q4H)數據逐級位移。三端變色發光二極管的兩個正極分別接在兩個集成電路的某輸出端上，當該發光二極管的兩個正端均為高電平時發橙色光 (由紅色光與綠色光混合);若發光二極管僅某一個正端為高電平，而另一個正端為低電平時，則該發光二極管發出紅色光或綠色光。
　　例如，VLl在ICl的Ql"端和IC3的QlE端均為高電平時發橙色光;在ICl的QlA端輸出高電平、IC3的QlE端輸出低電平時，VLl發紅色光;在ICl的Ql"端輸出低電平、IC3"的QlE端輸出高電平時，VLl發綠色光。
　　因?yàn)閮蓚€(gè)振蕩器的振蕩頻率不同(由Dl、D2等組成的振蕩器每1s輸出2個振蕩脈沖，由D3、D4等組成的振蕩器每1s輸出3個振蕩脈沖)，所以VLl-VLl6發出紅色光或綠色光、橙色光是隨機性的。
　　游戲時，各位參與者可分別按下按鈕S，使受控振蕩器停振，各發光二極管停留在其一工作狀態。誰在按下S后，發光二極管發出橙色光的數量多，誰的幸運指數就，從而成為優勝者。
　　在按下S后，IC6受觸發工作，BL中發出優美的樂曲聲，從而增強了娛樂氣氛。
　　元器件選擇
　　Rl-R2O選用1/4W或1/8W金屬膜電阻器。
　　Cl和C2均選用耐壓值為16V的鋁電解電容器。
　　VL1-VL16均選用2EF302型三端變色發光二極管。
　　IC4均選用CD4015型雙4位移位寄存器集成電路;IC5選用CD401l型四與非門集成電路;IC6選用VT66A型三端音樂集成電路。
　　S選用雙極型動合按鈕。
　　BL選用0.25W、8Ω的微型電動式揚聲器。
