本例介紹的無線遙控開關，具有發射功率大、靈敏度高、制作成本低、電路簡潔等特點，其遙控距離可達500m以上，既可作為燈具、家用電器的控制開關，也可用于電動玩具等方面的控制。
　　電路工作原理
　　該無線遙控開關電路由無線遙控發射電路和無線遙控接收控制電路兩部分組成。

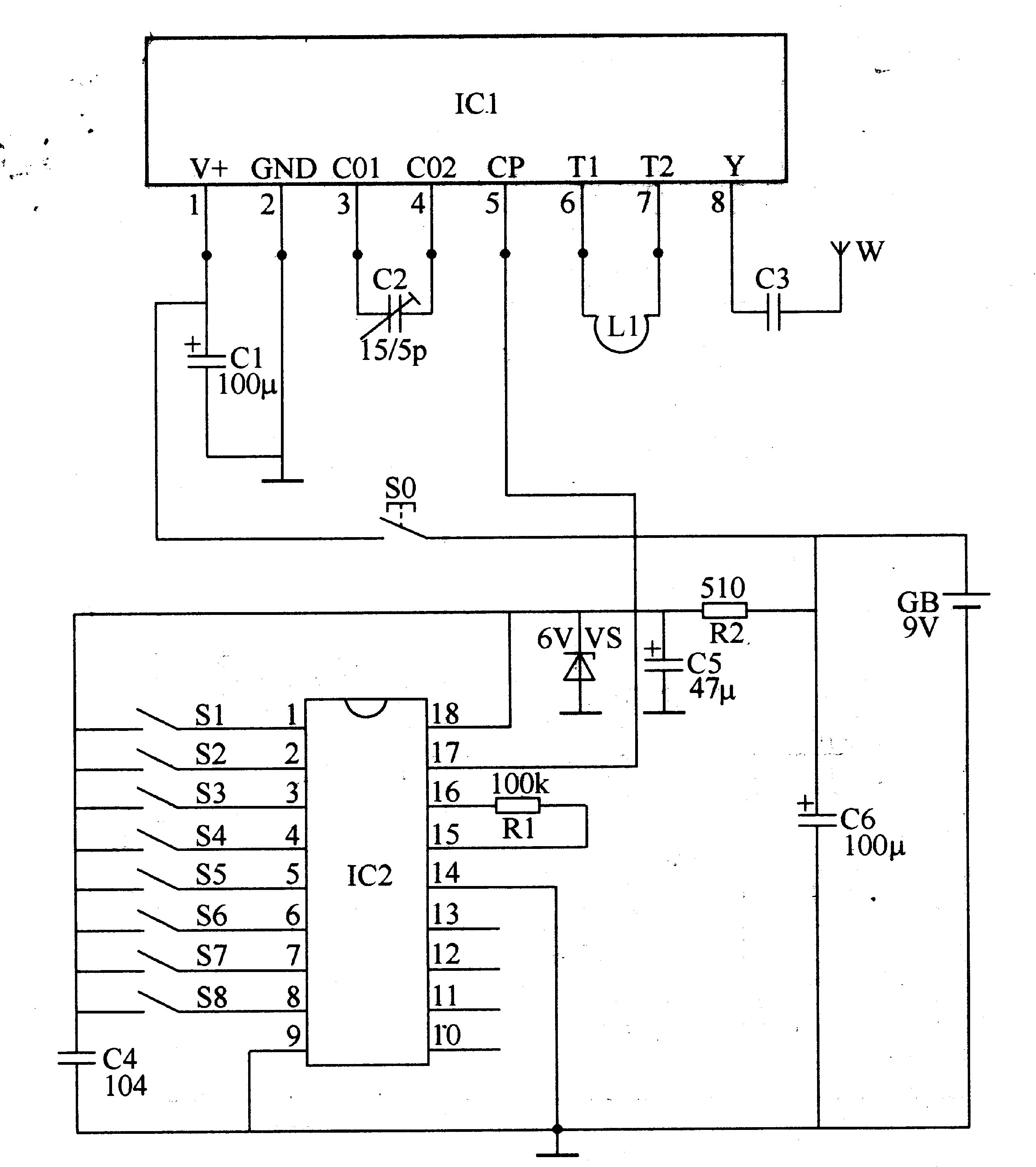

　　無線遙控發射電路由數據/加密編碼集成電路IC2、無線遙控發射集成電路ICl、電阻器Rl、R2、電容器Cl-C6、穩壓二極管VS、控制按鈕SO、編碼開關Sl-S8、振蕩線圈L和天線W組成，如圖3-21所示。

　　無線遙控接收控制電路由無線遙控接收集成電路IC3、數據/加密解碼集成電路lC4、電阻器R3、R4、電容器C7-ClO、晶體管V、繼電器K、二極管VD、編碼開關S9-S16和電感線圈L2組成，如圖3-22所示。

　　IC2的  -8腳 (AO-A7端)為加密地址編碼輸入端，Ic4的1-8腳 (AO-A7端)為加密地址解碼輸入端。將51-58中某開關設定為斷開或接通狀態，即可設置加密地址。IC2與IC4的加密地址碼應完全相同。
　　按動SO時，+gV電壓經R2限流、C5濾波及VS穩壓后，為IC2提供+6V工作電壓IC2通電工作后，其17腳輸出的編碼控制數據經IC1調制處理后，通過天線W發射出去。
　　IC3接收到W發射的無線信號并對其進行解調處理，還原后的編碼數據信號經IC4解碼后，從IC4的17腳輸出高電平，使V飽和導通，K吸合，其常開觸頭將負載 (受控用電器)的工作電源接通。再次按動SO，IC4的17腳由高電平變?yōu)榈碗娖?，V截止，K釋放，負載斷電而停止工作。
　　調整C2的電容量，可以使ICl的載波頻率在100-40OMHz之間變化。調整C8的電容量，可改變IC3的振蕩頻率，使之與ICl的載波頻率保持一致。
　　元器件選擇
　　Rl、R3和R4選用1/4W或1/8W金屬膜電阻器;R2選用1/2W金屬膜電阻器。
　　Cl、C5-C7和ClO均選用耐壓值為16V的超小型鋁電解電容器;C2和C8均選用小型瓷介微調電容器;C3選用高頻瓷介電容器;C4和C9選用獨石電容器。
　　VS選用1/2W、6·2V的硅穩壓二極管。
　　V選用C8050或S8050、3DG8050型硅NPN晶體管。
　　ICl選用FDD400-1型無線遙控發射專用集成電路;IC3選用JDD400-1型無線遙控接收專用集成電路;IC2和1C4應選用配套的數據/加密編碼器集成電路和解碼器集成電路，例如VD5026和VD5027;MCl45026和MCl45027;YYH26和YYH27;ED5026和ED5027等型號。
　　Ll和L2可用φ1mm的漆包線或裸銅線制成們φ1Omn，的環形線圈 (4或5匝)。
　　SO選用微型動合 (常開)按鈕;S1-S16均選用8位編碼開關。
　　K選用通用型6V直流繼電器，其觸頭電流負荷應根據負載的功率而定。
　　GB選用9V疊層電池。
