請教 關于用 MC35 建立 GPRS連接~~~~~~
作者：gulfweed　欄目：通信技術
請教 關于用 MC35 建立 GPRS連接~~~~~~

請教大家~~

我現在要用單片機 通過串口連接 MC35 建立tcp/ip 連接, 但是我根本不懂

  MC35 模塊應該怎么用!!!!!!!!!!!!!!!!!!!!!!!!

  有誰做過這方面的東西可以講一下不???  有什么資料可以看???????

  MC35 是不是上電以后就通過串口初始化,
  然后就可以直接用at指令連上gprs???????

  在主程序里面 通過串口發的數據是不是象" 1D 2A .."這樣的?????

小弟沒有這方面的經驗,望大家指教!!!!!!!!!
2樓： >>參與討論
chunyang
MC35I不能使用簡單的AT指令完成GPRS數據傳輸
其內部無TCP/IP協議棧，而初學者不易掌握外掛的協議棧，除非對有關知識很熟才行，建議使用帶協議棧的GPRS模塊，如SIMCOM的產品。
3樓： >>參與討論
tongliangl
問個相似的問題！西門子3508手機內部有沒有TCP/IP協議棧？

4樓： >>參與討論
小橋流水
帶wap功能的手機都內部都有TCP/IP棧，
帶wap功能的手機都內部都有TCP/IP棧，可是沒有軟件接口你能用嗎？
MC35上電復位電路有個管腳需要延時，復位完成后可以通過串口at指令撥“*99***1#”，連接gprs網關。撥號成功后進行PPP協商，通過串口建立起一個PPP連接。
5樓： >>參與討論
gulfweed
at指令集~~~~~~~~~~`

~ ~ 我知道MC35I 不能進行gprs數據傳輸, 我的意思就是同過傳口發送at 指令 使模塊連接gprs網關, 樓上說的那個“*99***1# " 是不是在發送的時候就是這個字符串????

  好象撥號后MC35I 會返回動態分配的ip地址????

  還有,對有返回值,
  MC35I返回"ok", 或者比如命令 AT+CGATT ,手冊上寫 返回 "+CGATT:( list of supported <state>s ) OK/ERROR/+CME ERROR "

  這種指令怎么看啊??  英文的看不懂,  是否要在傳口將收到的ASCII碼跟上面的整個字符串比較????????

  謝謝~~~~~!!
6樓： >>參與討論
keypad
回答樓上的：
或者比如命令 AT+CGATT ,手冊上寫 返回 "+CGATT:( list of supported <state>s ) OK/ERROR/+CME ERROR "
這句話的意思是用AT+CGATT命令的話，MC35會返回以下幾種狀態：
1、+CGATT:<state>
2、OK
3、ERROR
4、+CME ERROR

對于state你可以查資料上對應的所支持的所有狀態。
你用串口發一條命令，串口會回應的，你試試看

順便問一下chunyang:
斷鏈率多高算正常。平均一個小時斷鏈一次正常嗎？斷鏈后十幾秒內又連上了，這次斷鏈率會不會太高？
7樓： >>參與討論
chunyang
這個不好說
我在GPRS實際運行方面的經驗不是很多，得問問林版主，他在全國各地的運行經驗很豐富，斷鏈率跟網絡狀態的關系很大，各地恐怕會有一定差別，當然，本地系統的設計品質也有影響。
8樓： >>參與討論
keypad
謝謝chunyang,林版主幫我回答一下：
GPRS模塊斷鏈率一般有多高？各個地方差異有多大，比如北京，上海，深圳。
9樓： >>參與討論
汽車電子
看網絡情況
   我試過在晚上11以后，一直到第二天早上9點，沒斷過線
   從下午6點到晚上11點這段時間，容易斷線，有時20分鐘就斷

  ///////////////////////////////////////////////////////////////////

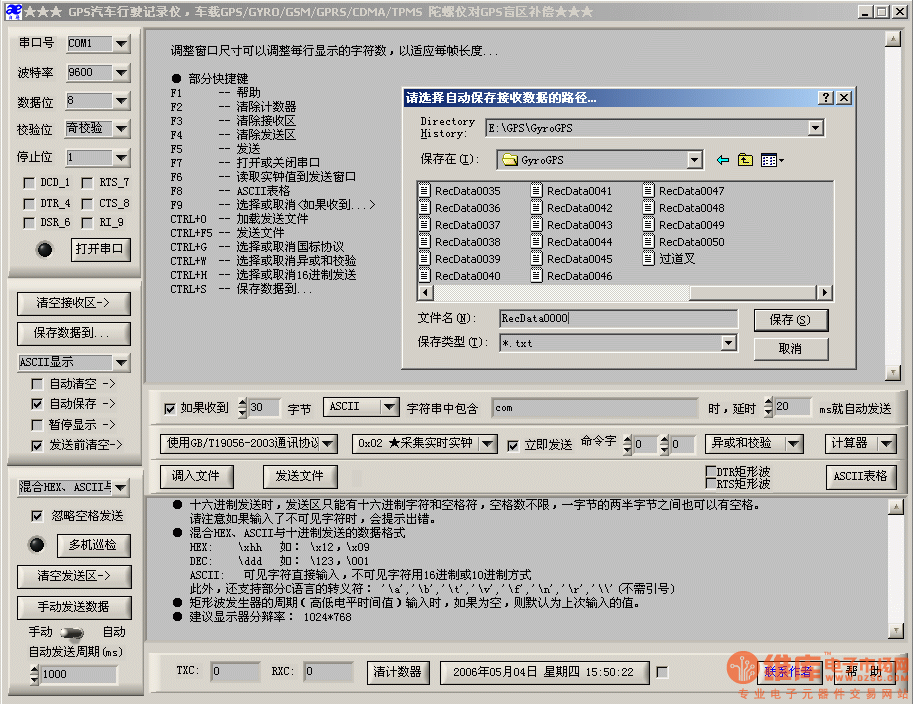

   超強串口軟件:發送支持10,16進制,ASCII和中文的混合,2波形發生器。支持32個串口

    自動保存的路徑可選，文件的大小可選。實在太方便了，方便很多調試場合，更好地對事后的數據進行分析......

    下載地址： http://www.shawyoo.com下載中心一欄
    特別功能： 發送數據支持 16進制、10進制和ASCII碼的混合輸入，方便更多場合調試
    兩個頻率和占空比可調的低頻簡易矩形波發生器

     發送數據舉例：
     例1： \x01\x23 \x90 \180\238 \xf0 1234567890 \n\r \xaa ABCD可輸出中文\r\n
     例2： AT+CIPSTART="TCP","168.168.168.168","1688" \r\n
     例3： AT+CIPSEND=1024\r\n
           輸入發送命令和長度后，可直接輸入10進制、16進制、ASCII和中文，到預定長度時自動發送...




    做串口軟件也是一種享受，不用刻意去做，需要某個功能的時候就增加，感覺真好...
10樓： >>參與討論
gulfweed
沒有模塊怎么搞????? 可有防真????????


3x to keypad  ~!!!

  still ~ 還想問問, 4、+CME ERROR 跟 、+CGATT:<state> 有啥子區別喃?

  我發覺現在我真的有點白癡...


另外, 收到的都是八位的ASCII字符, 我怎么知道MC35 的response 字符串發完沒有????

  一直都沒想明白這個問題, 請賜教!!!

關鍵是我手上并沒有模塊, 跟本沒辦法實驗.....  只能先空想, 搞串口跟MC35i的驅動....
11樓： >>參與討論
keypad
re:
這兩個是不同一協議回應的命令：
+CME ERROR     是連接GPRS時回應的信息中的一種，是ME錯誤的指示。
+CGATT:<state> 是查詢GPRS當前設計狀態的回應信息中的一種，顯示的是連接與否的狀態。
你把這兩條命令的回應當成一條看了，要分開看，因為這其實是兩條命令。
另外你好像只列出了第4條有問題的貼子，看來你還有好多問題沒問嗎，不妨說出來大家一起交流一下，順便讓大伙湊湊熱鬧，要不壇子里老有人看，沒人回，幾天了都還是這幾個帖子，大伙懂點都出來發言了，不要再潛水了。
12樓： >>參與討論
汽車電子
gulfweed厲害
   沒模塊也調試
13樓： >>參與討論
gulfweed
沒辦法啊~~~~~~~~~~~~~~~`

```````
```````````````````````````````````
手上又沒有模塊, 只能裸看程序, 如果有的話......

要求是控制MC35I 實現tcp/ip , 我只管RS232的串口跟mc3i 通信,
再看那個英文手冊我就要掛了...... 有沒有中文的資料哦??

還是先問那個問題, 我怎么知道MC35I 的response發完沒有?
比如應該回復一個"ok" , 在串口上是不是就等收到兩個byte以后就可以跟"ok"的ASCII碼比較做判斷了???????

  這個東西關鍵是沒有一個列子, 找了很久也沒找到類似的程序什么的, 我又沒搞過這些,沒有參考沒辦法啊...

  有誰大牛的出來講講啊~~~ 感謝不盡啊~~~~~~~~!!!!!!!
14樓： >>參與討論
wends
Re:
斷鏈分兩種情況，一種是直接從GPRS上掉下來了，需要重新開始PPP撥號，另外一種就是只是斷開了SOCKET（TCP/udp）連接，一般各地只要移動網絡信號不是太差，不是很容易從GPRS上掉下來的，這就是移動所標榜的“永遠在線”，只是各地移動限制了SOCKET空閑一段時間后就自動斷開，這個空閑時間各地可能不太一樣。這種情況下只限于APN采用cmnet的情況，企業專用APN下沒有這種限制。
15樓： >>參與討論
liuxy236
我做的MC35I的板子怎么啟動不了啊
  呵呵,看大家這么熱鬧!我也想請教大家一下
  我的MC35I上電后電壓是4.14V,電流7MA,感覺是沒啟動,我不清楚,MC35I啟動的必要條件除了要給4.2V的電源、IGT、SIM卡外還需要什么？
  關于我的IGT信號是通過按鍵實現的：先上電然后按下鍵，使IGT腳為低電平，大約2秒后在放開按鍵。這應該滿足‘VBATT到3V后, IGT應至少保持10ms的高電平，然后讓IGT在1ms內變?yōu)榈碗娖讲⒅辽俦３?a target="_blank" href="http://m.58mhw.cn/icstock/450/100MS.html">100MS’ 的要求��！
  在按鍵是有個變化：電壓由4.14變?yōu)?.08后返回，電流由7MA變?yōu)?0MA后返回。
  再問怎么在這里貼我的電路圖啊？謝謝

  望用過的朋友指教，我QQ：253334606
16樓： >>參與討論
獨占一江秋
LIUXY236,可能是你的電源不行
MC35特別嬌氣，電壓波動必須小于200MV。還有一個需要特別注意的就是/PD，/PD腳必須處于開路狀態。啟動后該腳開始振蕩，不振蕩就是沒有啟動。
17樓： >>參與討論
liuxy236
獨占一江
    首先謝謝　獨占一江　兄了！
　　你說的/PD腳,我在MC35I的 DATASHEET里沒見有這么個管腳啊,音頻8腳,電源10腳,SIM卡6腳,流控8腳,剩下8條分別為:SYNC、EMERGOFF、VDDLP、IGT、VDD、剩下3條為do not use(未使用），這里哪個是/PD管腳？
    還有你們平時是用什么做電源的？我用了個LM2576-ADJ調到的4.14V。
    再次感謝�。。�！
18樓： >>參與討論
獨占一江秋
liuxy236
    /PD是31腳，POWRDOWN的意思。在運行狀態下，拉低該腳〉=3.5S然后利用IGT可實現熱啟動。外部電源必須有〉=500MA的供電能力（USB的最大電流），我利用MIC29302穩壓至4.2V，4.2V后面濾波電容2000UF。
    西門子模塊對電源要求高，但比較多家模塊后發現西門子模塊GPRS上網最爽。
    有無SIM卡和GSM信號都不影響模塊啟動，一旦/PD開始振蕩（示波器看，周期約3S）即為啟動成功，即可與之AT通訊。
    模塊電源（VBATT+是1、2、3、4、5腳并聯為正，6、7、8、9、10為負。）
    TC35、MC35、MC35I、、、，管腳定義相同，一共40腳。
19樓： >>參與討論
squarelook
你要先研究研究ppp協議
首先要用ppp協議撥號來申請ip地址，申請到ip地址后再用tcp/ip或udp/ip通信
20樓： >>參與討論
LIUXY236
感謝大家！
　首先感謝大家的熱心幫忙了，折騰了近半年的ＭＣ３５Ｉ終于可以收發短信了．
　在此特別感謝　獨占一江秋　給予的關鍵的指點！
21樓： >>參與討論
foxblue
我也說兩句
MC35對電源要求較高,所以MC35的電源必須是受MCU控制;
MC35的Pin31(PD),也要引出,通過它也可以關斷MC35
MC35進行GPRS連接的流程:

用SGAUTH設置PAP或CHAP,
用CGDCONT設置PDP上下文
再撥號
撥號后MC35就進行數據狀態
進入PPP
PPP的流程,LCP->PAP/CHAP->IPCP->TCP
你可參考Moto的AN2120這個例程;
另外看RFC文檔是必不可少的;
其實靜下心來做也不是太難.

22樓： >>參與討論
ym3721
請教�。�！

23樓： >>參與討論
ym3721
請教
這位兄臺，我的情況跟你差不多，
現在對GPRS通信不了解，還有TCP/IP，PPP協議也不懂，
現在要用GPRS做個遠程監視系統，
現在還沒有一點頭緒，不知道從那里入手，
我是個新手，手里也沒有資料，還請LZ和各位大哥幫助下小弟，
小弟感激不盡！
24樓： >>參與討論
去
高手如云�。。。。。。。。。。。。。�！
