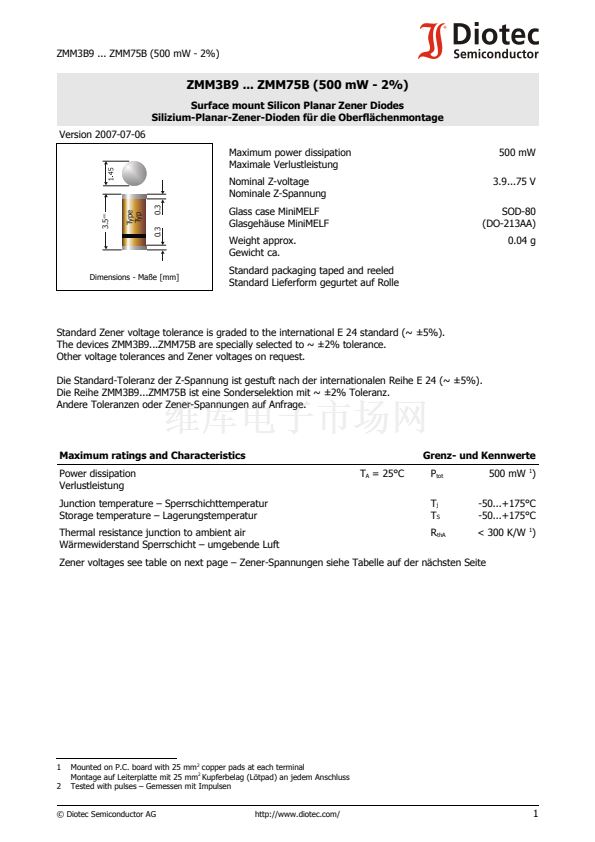

ZMM3B9 ... ZMM75B (500 mW - 2%)
ZMM3B9 ... ZMM75B (500 mW - 2%)
Surface mount Silicon Planar Zener Diodes
Silizium-Planar-Zener-Dioden f眉r die Oberfl盲chenmontage
Version 2007-07-06
Maximum power dissipation
Maximale Verlustleistung
Nominal Z-voltage
Nominale Z-Spannung
3.5
500 mW
3.9...75 V
SOD-80
(DO-213AA)
0.04 g
0.3
Glass case MiniMELF
Glasgeh盲use MiniMELF
Weight approx.
Gewicht ca.
Standard packaging taped and reeled
Standard Lieferform gegurtet auf Rolle
Dimensions - Ma脽e [mm]
Standard Zener voltage tolerance is graded to the international E 24 standard (~ 鹵5%).
The devices ZMM3B9...ZMM75B are specially selected to ~ 鹵2% tolerance.
Other voltage tolerances and Zener voltages on request.
Die Standard-Toleranz der Z-Spannung ist gestuft nach der internationalen Reihe E 24 (~ 鹵5%).
Die Reihe ZMM3B9...ZMM75B ist eine Sonderselektion mit ~ 鹵2% Toleranz.
Andere Toleranzen oder Zener-Spannungen auf Anfrage.
Maximum ratings and Characteristics
Power dissipation
Verlustleistung
Junction temperature 鈥?Sperrschichttemperatur
Storage temperature 鈥?Lagerungstemperatur
Thermal resistance junction to ambient air
W盲rmewiderstand Sperrschicht 鈥?umgebende Luft
T
A
= 25擄C
Type
Typ
鹵0.1
0.3
Grenz- und Kennwerte
P
tot
T
j
T
S
R
thA
500 mW
1
)
-50...+175擄C
-50...+175擄C
< 300 K/W
1
)

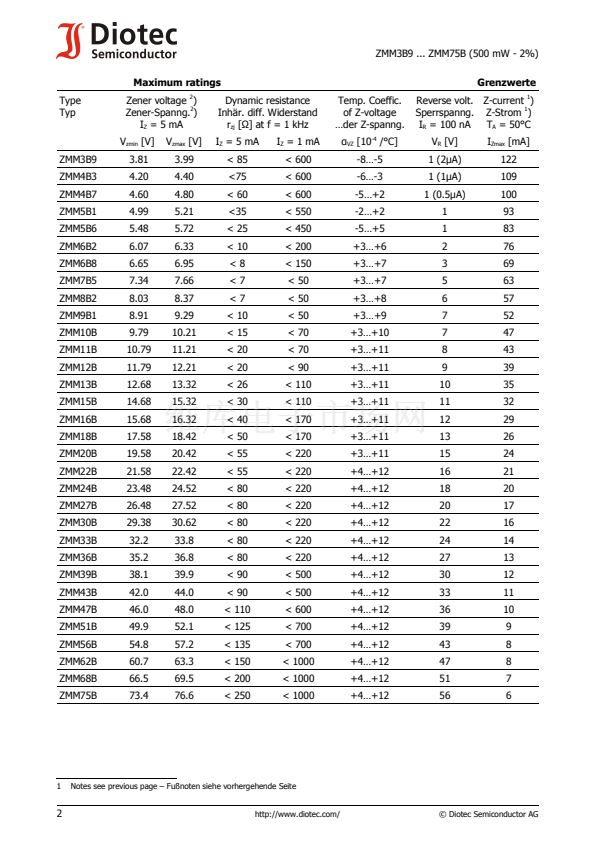

Zener voltages see table on next page 鈥?Zener-Spannungen siehe Tabelle auf der n盲chsten Seite
2
1
2
Mounted on P.C. board with 25 mm
2
copper pads at each terminal
Montage auf Leiterplatte mit 25 mm
2
Kupferbelag (L枚tpad) an jedem Anschluss
Tested with pulses 鈥?Gemessen mit Impulsen
