ZLLS500

40V SILICON HIGH CURRENT LOW LEAKAGE SCHOTTKY DIODE

SUMMARY

Schottky Diode V

= 40V; I

= 0.7A; I

= 10 A

DESCRIPTION

This compact SOT23 packaged Schottky diode offers users an excellent performance

combination comprising high current operation, extremely low leakage and low

forward voltage ensuring suitability for applications requiring efficient operation at

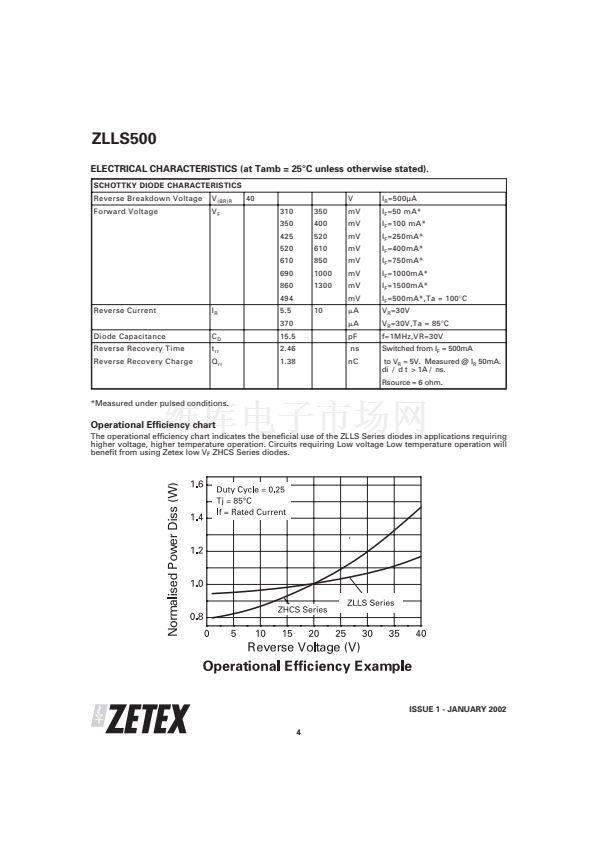

higher temperatures ( above 85 C) see Operational Efficiency chart on page 4.

Key benefits:

Performance capability equivalent to much larger packages

Improved circuit efficiency & power levels

PCB area savings

FEATURES

路

Extremely Low Leakage (10 A @30V)

路

High current capability (I

= 0.7A)

路

Low V

, Fast switching Schottky

路

SOT23 Package

路

ZLLS500 complements low temperature equivalent ZHCS500

路

Package thermally rated to 150 C

APPLICATIONS

路

DC - DC Converters

路

Strobes

路

Mobile Phones

路

Charging Circuits

路

Motor control

ORDERING INFORMATION

DEVICE

REEL

(inches)

TAPE WIDTH

(mm)

8mm embossed

QUANTITY

PER REEL

3000 units

10000 units

ZLLS500TA 7

ZLLS500TC

DEVICE MARKING

L05

Top view

ISSUE 1 - JANUARY 2002

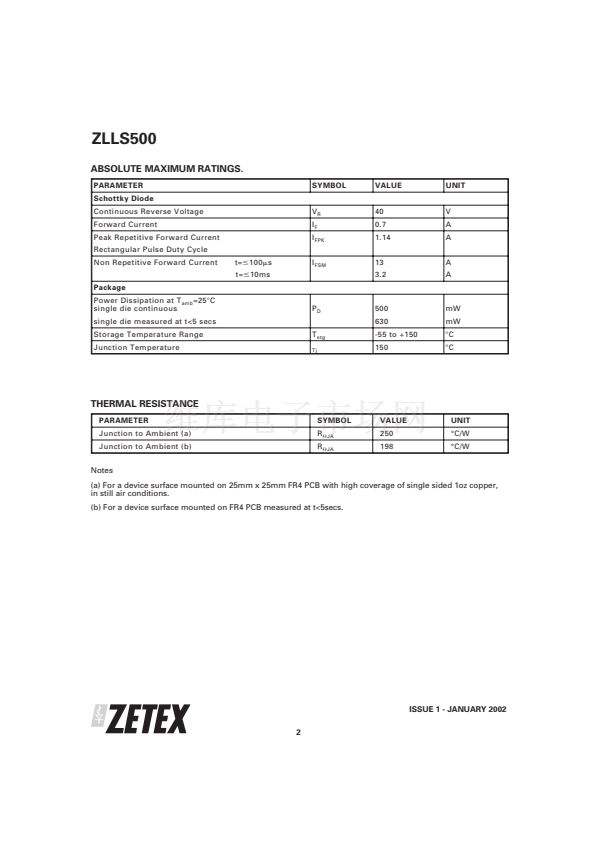

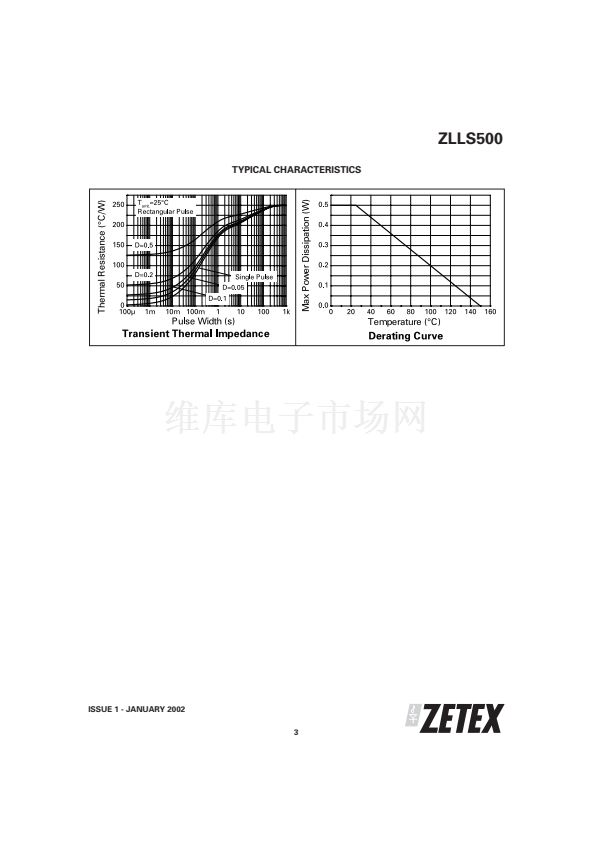

標準包裝
10,000
類別
分離式半導體產品
家庭
單二極管/整流器
系列
-
二極管類型
肖特基
電壓 - (Vr)（最大）
40V
電流 - 平均整流 (Io)
700mA（DC）
電壓 - 在 If 時為正向 (Vf)（最大）
530mV @ 500mA
速度
快速恢復 = 200mA（Io）
反向恢復時間
3ns
電流 - 在 Vr 時反向漏電
10µA @ 30V
電容@ Vr, F
16pF @ 30V，1MHz
安裝類型
表面貼裝
封裝/外殼
TO-236-3，SC-59，SOT-23-3
供應商設備封裝
SOT-23-3
包裝
帶卷 (TR)
