WED3DG647V-D1
64MB- 8Mx64 SDRAM UNBUFFERED
FEATURES
n
PC100 and PC133 compatible
n
Burst Mode Operation
n
Auto and Self Refresh capability
n
LVTTL compatible inputs and outputs
n
Serial Presence Detect with EEPROM
n
Fully synchronous: All signals are registered on the positive
edge of the system clock
n
Programmable Burst Lengths: 1, 2, 4, 8 or Full Page
n
3.3 volt
6
0.3v Power Supply
n
144- Pin SO-DIMM JEDEC
DESCRIPTION

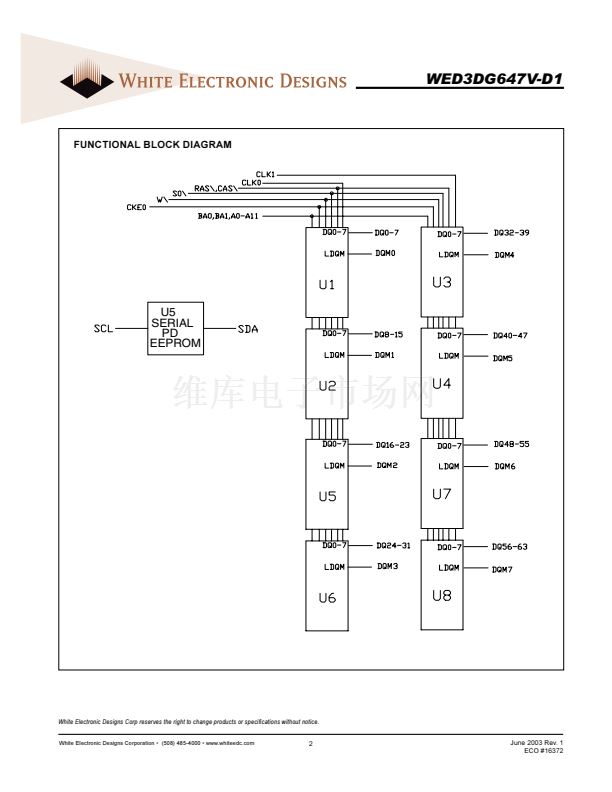

The WED3DG647V is a 8Mx64 synchronous DRAM module
which consists of eight 8Mx8 SDRAM components in TSOP- 11
package, and one 2K EEPROM in an 8- pin TSSOP package for
Serial Presence Detect which are mounted on a 144 Pin SO-
DIMM multilayer FR4 Substrate.
PIN CONFIGURATIONS (FRONT SIDE/BACK SIDE)
Pin
1
3
5
7
9
11
13
15
17
19
21
23
25
27
29
31
33
35
37
39
41
43
45
47
49
Front
VSS
DQ0
DQ1
DQ2
DQ3
VDD
DQ4
DQ5
DQ6
DQ7
VSS
DQM0
DQM1
VDD
A0
A1
A2
VSS
DQ8
DQ9
DQ10
DQ11
VDD
DQ12
DQ13
Pin
2
4
6
8
10
12
14
16
18
20
22
24
26
28
30
32
34
36
38
40
42
44
46
48
50
Back
VSS
DQ32
DQ33
DQ34
DQ35
VDD
DQ36
DQ37
DQ38
DQ39
VSS
DQM4
DQM5
VDD
A3
A4
A5
VSS
DQ40
DQ41
DQ42
DQ43
VDD
DQ44
DQ45
Pin
51
53
55
57
59
Front
DQ14
DQ15
VSS
NC
NC
Pin
52
54
56
58
60
Back
DQ46
DQ47
VSS
NC
NC
Pin
95
97
99
101
103
105
107
109
111
113
115
117
119
121
123
125
127
129
131
133
135
137
139
141
143
Front
DQ21
DQ22
DQ23
VDD
A6
A8
VSS
A9
A10/AP
VDD
DQM2
DQM3
VSS
DQ24
DQ25
DQ26
DQ27
VDD
DQ28
DQ29
DQ30
DQ31
VSS
**SDA
VDD
Pin
96
98
100
102
104
106
108
110
112
114
116
118
120
122
124
126
128
130
132
134
136
138
140
142
144
Back
DQ53
DQ54
DQ55
VDD
A7
BA0
VSS
BA1
A11
VDD
DQM6
DQM7
VSS
DQ56
DQ57
DQ58
DQ59
VDD
DQ60
DQ61
DQ62
DQ63
VSS
**SCL
VDD
PIN NAMES
A0 聳 A11
BA0-1
DQ0-63
CLK0,CLK1
CKE0
CS0
RAS
CAS
WE
DQM0-7
VDD
VSS
SDA
SCL
DNU
NC
Address input (Multiplexed)
Select Bank
Data Input/Output
Clock input
Clock Enable input
Chip select Input
Row Address Strobe
Column Address Strobe
Write Enable
DQM
Power Supply (3.3V)
Ground
Serial data I/O
Serial clock
Do not use
No Connect
VOLTAGE KEY
61
63
65
67
69
71
73
75
77
79
81
83
85
87
89
91
93
CLK0
VDD
RAS
WE
CS0
NC
DNU
VSS
NC
NC
VDD
DQ16
DQ17
DQ18
DQ19
VSS
DQ20
62
64
66
68
70
72
74
76
78
80
82
84
86
88
90
92
94
CKE0
VDD
CAS
NC
NC
NC
CLK1
VSS
NC
NC
VDD
DQ48
DQ49
DQ50
DQ51
VSS
DQ52
** These pins should be NC in the system which
does not support SPD.
White Electronic Designs Corp reserves the right to change products or specifications without notice.
June 2003 Rev. 1
ECO #16372
1
White Electronic Designs Corporation 聲 (508) 485-4000 聲 www.whiteedc.com
