TPS40120

www.ti.com

SLUS616B 鈥?JULY 2004 鈥?REVISED AUGUST 2004

VRM10.0 COMPLIANT PROGRAMMABLE FEEDBACK DIVIDER

FEATURES

鈥?/div>

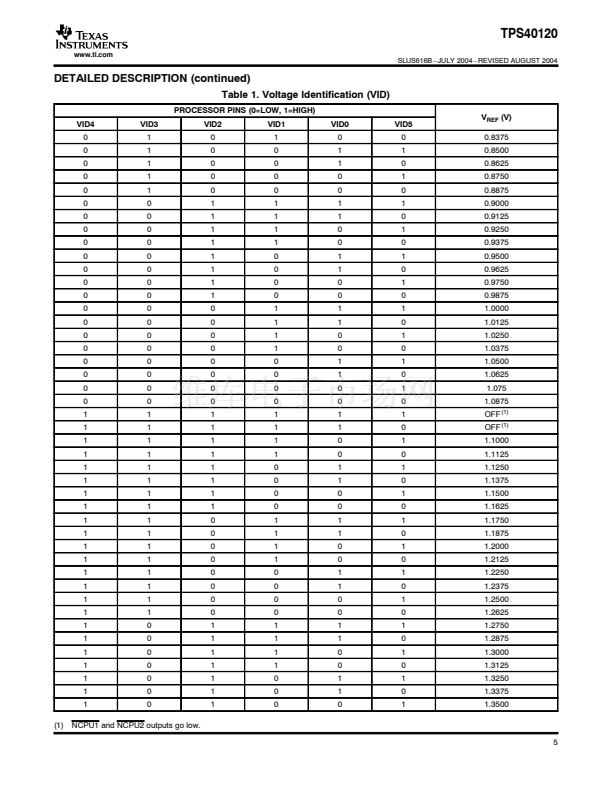

VRM 10.x VID Code Table

14-Pin TSSOP

DESCRIPTION

The TPS40120 is a 6-bit digitally programmed

feedback divider designed to work with TPS40090

multiphase controller or other controllers having 0.7-V

internal reference to support VRM 10.x compliant

power supplies. The TPS40120 is designed to sup-

port discrete DC/DC converters for Intel

廬

processors

using 5-bit (Pentium

廬

4 or Xeon鈩? or 6-bit VID codes

with 12.5 mV steps.

APPLICATIONS

鈥?/div>

Voltage Regulator Modules VRM/EVRD 10.x

Multiphase Processor Power Supplies

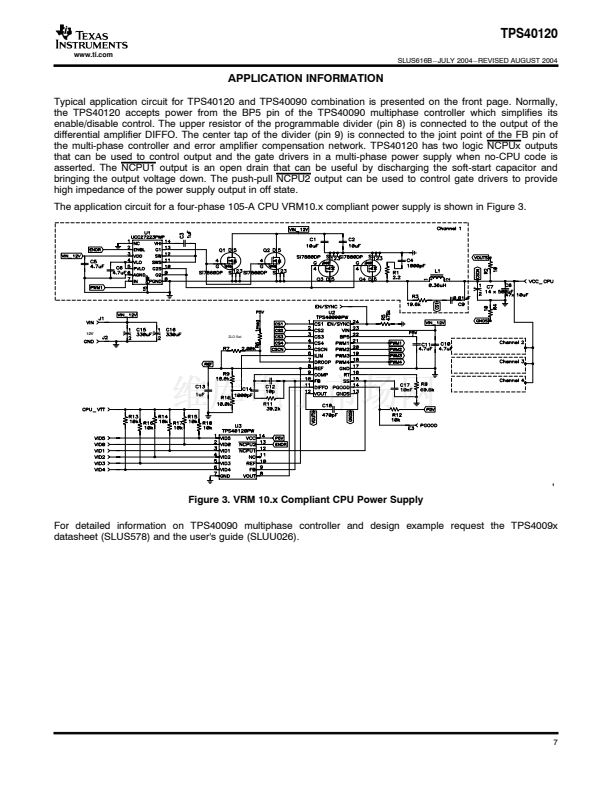

TYPICAL APPLICATION

BP5

GNDS

VCC

TPS40120

VID5

VOUT 8

VID0

VID1

ZCO

VID2

DROOP

VID3

BIAS

Drivers

Enable

REF

DROOP

DIFFO

COMP

VOUT

TPS40090

Differential

Amplifier

Error Amplifier

DROOP

NCPU2 13

VID4

NCPU1 12

GND

700 mV

Please be aware that an important notice concerning availability, standard warranty, and use in critical applications of Texas

Instruments semiconductor products and disclaimers thereto appears at the end of this data sheet.

PRODUCTION DATA information is current as of publication date.

Products conform to specifications per the terms of the Texas

Instruments standard warranty. Production processing does not

necessarily include testing of all parameters.

標準包裝
90
類別
集成電路 (IC)
家庭
PMIC - 電源管理 - 專用
系列
-
應用
多相控制器
電流 - 電源
1mA
電源電壓
4.3 V ~ 5.5 V
工作溫度
-40°C ~ 85°C
安裝類型
表面貼裝
封裝/外殼
14-TSSOP（0.173"，4.40mm 寬）
供應商設備封裝
14-TSSOP
包裝
管件
其它名稱
296-17389
