TDA9511 Datasheet

  • TDA9511

  • DC COUPLING HIGH VOLTAGE VIDEO AMPLIFIER

  • 5頁

  • STMICROELECTRONICS   STMICROELECTRONICS

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

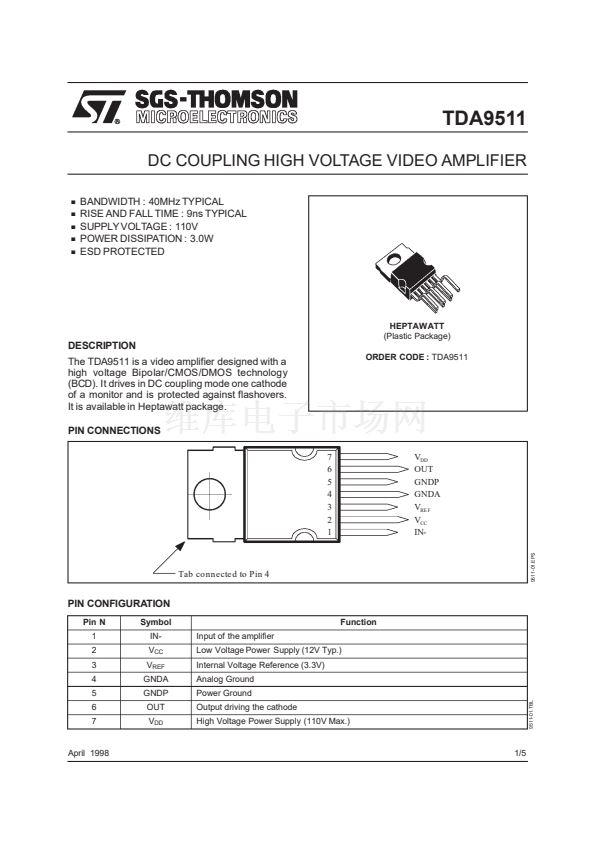

TDA9511
DC COUPLING HIGH VOLTAGE VIDEO AMPLIFIER
.
.
.
.
.
BANDWIDTH : 40MHz TYPICAL
RISE AND FALL TIME : 9ns TYPICAL
SUPPLY VOLTAGE : 110V
POWER DISSIPATION : 3.0W
ESD PROTECTED
HEPTAWATT
(Plastic Package)
DESCRIPTION
The TDA9511 is a video amplifier designed with a
high voltage Bipolar/CMOS/DMOS technology
(BCD). It drives in DC coupling mode one cathode
of a monitor and is protected against flashovers.
It is available in Heptawatt package.
PIN CONNECTIONS
7
6
5
4
3
2
1
V
DD
OUT
GNDP
GNDA
V
RE F
V
CC
IN-
9511-01.EPS
ORDER CODE :
TDA9511
Tab connecte d to Pin 4
PIN CONFIGURATION
Pin N
1
2
3
4
5
6
7
Symbol
IN-
V
CC
V
REF
GNDA
GNDP
OUT
V
DD
Input of the amplifier
Low Voltage Power Supply (12V Typ.)
Internal Voltage Reference (3.3V)
Analog Ground
Power Ground
Output driving the cathode
High Voltage Power Supply (110V Max.)
9511-01.TBL
Function
April 1998
1/5
