TDA9309 Datasheet

  • TDA9309

  • VERTICAL DEFLECTION BOOSTER

  • 6頁

  • STMICROELECTRONICS   STMICROELECTRONICS

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

TDA9309
VERTICAL DEFLECTION BOOSTER
.
.
.
.
.
.
POWER AMPLIFIER
FLYBACK GENERATOR
THERMAL PROTECTION
OUTPUT CURRENT UP TO 2.0A
PP
FLYBACK VOLTAGE UP TO 70V (on Pin 5)

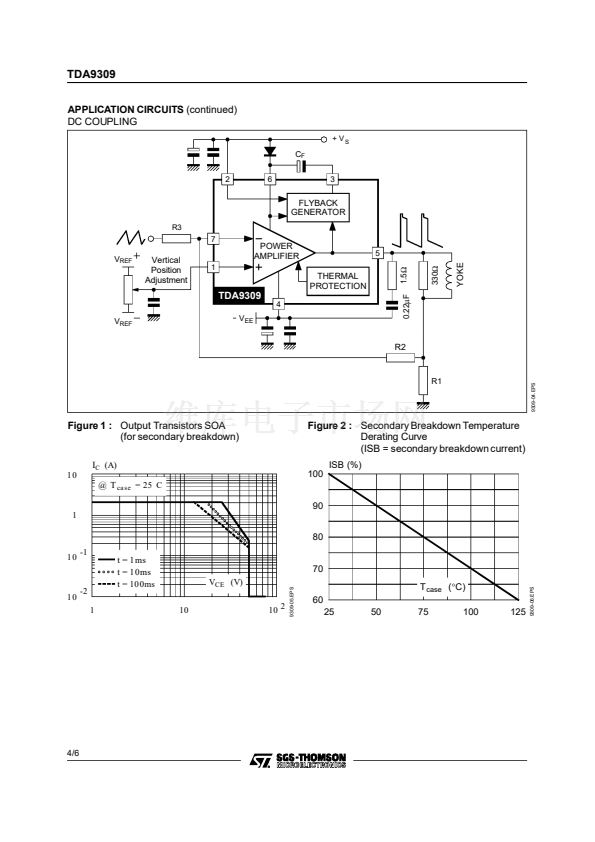

SUITABLE FOR DC COUPLING APPLICATION
HEPTAWATT
(Plastic Package)
DESCRIPTION
Designed for monitors and high performance TVs,
the TDA9309 vertical deflection booster delivers
flyback voltages up to 70V.
The TDA9309 operates with supplies up to 35Vand
provides up to 2App output current to drive the
yoke.
The TDA9309 is offered in HEPTAWATT package.
PIN CONNECTIONS
ORDER CODE :
TDA9309
7
6
5
4
3
2
1
Inve rting Input
Output S ta ge S upply
Output
GND
Flyba ck Ge ne ra tor
S upply Voltage
Non-inverting Input
Ta b conne cte d to pin 4
9309-01.EPS
November 1996
1/6

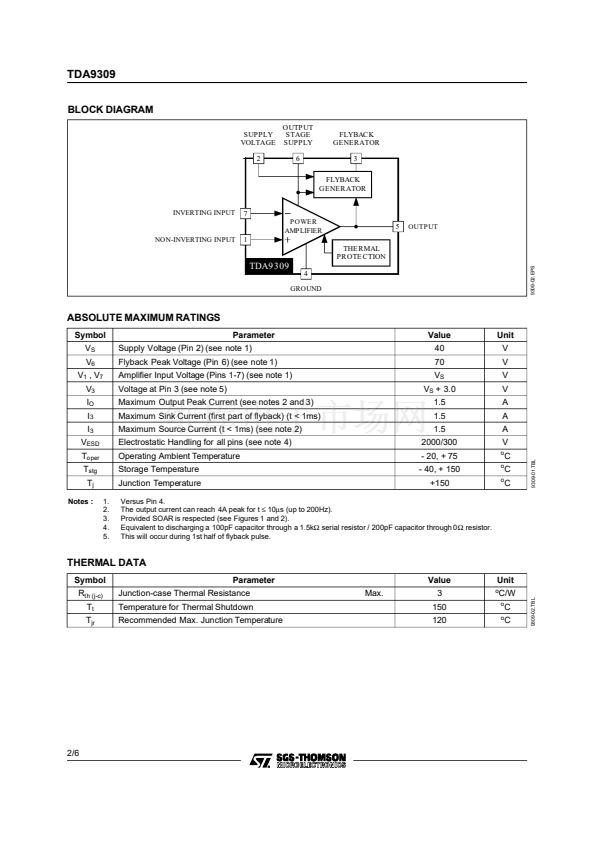

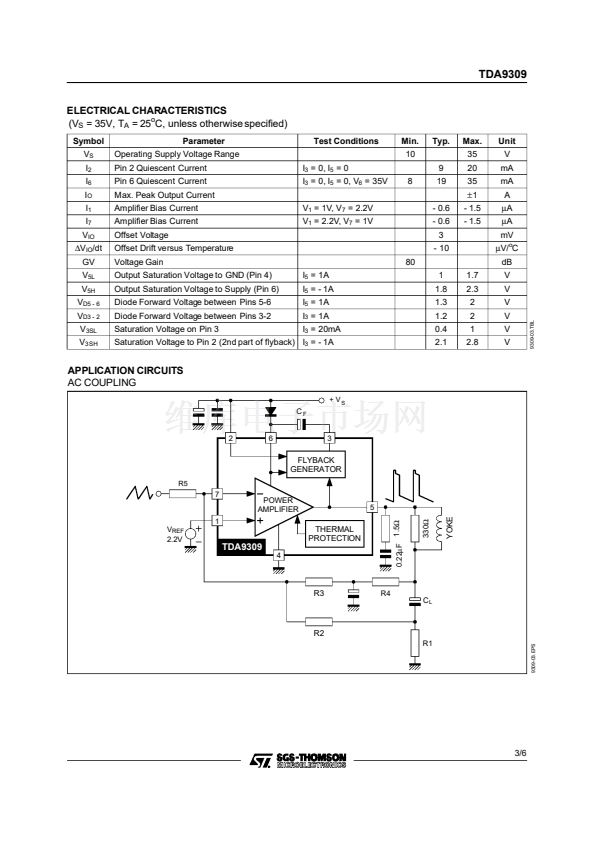

TDA9309 產品屬性

  • STMicroelectronics

  • 視頻 IC

  • + 75 C

  • HEPTAWATT

  • Tube

  • - 20 C

  • Through Hole

  • 50

  • Designed for monitors and high performance TVs
