TDA1771 Datasheet

  • TDA1771

  • VERTICAL DEFLECTION CIRCUIT

  • 4頁

  • STMICROELECTRONICS   STMICROELECTRONICS

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

TDA1771
VERTICAL DEFLECTION CIRCUIT
.
.
.
.
.
.
.
RAMP GENERATOR
INDEPENDENT AMPLITUDE ADJUSTEMENT
BUFFER STAGE
POWER AMPLIFIER
FLYBACK GENERATOR
INTERNAL REFERENCE VOLTAGE
THERMAL PROTECTION
SIP10
(Plastic Package)
ORDER CODE :
TDA1771
PIN CONNECTIONS
(top view)
10
9
8
7
6
5
4
3
2
1
FLYBACK GENERATOR
V
S
INVERTING INPUT
BUFFER OUTPUT
RAMP GENERATOR
GROUND
HEIGHT ADJUSTMENT
TRIGGER INPUT
OUTPUT STAGE V
S
POWER OUTPUT
DESCRIPTION
The TDA1771 is a monolithic integrated circuit in
SIP10 package.
It is a full performance and very efficient vertical
deflection circuit intended for direct drive of a TV
picture tube in Color and B & W television as well
as in Monitor and Data displays.
BLOCK DIAGRAM
9
2
VOLTAGE
REGULATOR
FLYBACK
GENERATOR
10
R3
TRIGGER IN
3
RAMP
GENERATOR
CLOCK
PULSE
POWER
AMP.
1
BUFFER
STAGE
THERMAL
PROTECTION
4
6
7
8
5
September 1993
1/4
1771-02.EPS
1771-01.EPS

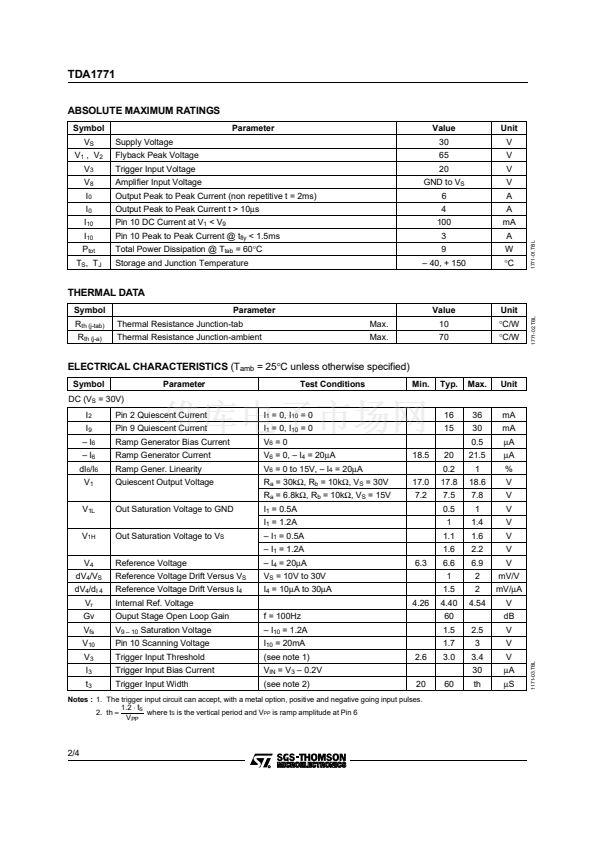

TDA1771 產品屬性

  • 800

  • 集成電路 (IC)

  • 線性 - 視頻處理

  • -

  • 視頻

  • 監控器，電視

  • 通孔

  • 10-SIP

  • 10-SIP

  • 管件

TDA1771相關型號PDF文件下載
