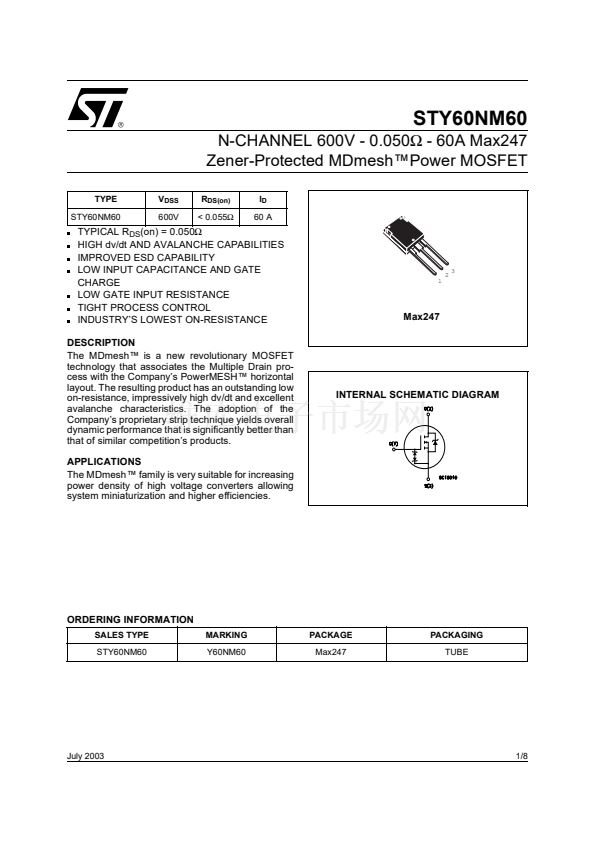

STY60NM60

N-CHANNEL 600V - 0.050鈩?- 60A Max247

Zener-Protected MDmesh鈩ower MOSFET

TYPE

STY60NM60

DSS

600V

DS(on)

< 0.055鈩?/div>

60 A

TYPICAL R

(on) = 0.050鈩?/div>

HIGH dv/dt AND AVALANCHE CAPABILITIES

IMPROVED ESD CAPABILITY

LOW INPUT CAPACITANCE AND GATE

CHARGE

LOW GATE INPUT RESISTANCE

TIGHT PROCESS CONTROL

INDUSTRY鈥橲 LOWEST ON-RESISTANCE

DESCRIPTION

The MDmesh鈩?is a new revolutionary MOSFET

technology that associates the Multiple Drain pro-

cess with the Company鈥檚 PowerMESH鈩?horizontal

layout. The resulting product has an outstanding low

on-resistance, impressively high dv/dt and excellent

avalanche characteristics. The adoption of the

Company鈥檚 proprietary strip technique yields overall

dynamic performance that is significantly better than

that of similar competition鈥檚 products.

APPLICATIONS

The MDmesh鈩?family is very suitable for increasing

power density of high voltage converters allowing

system miniaturization and higher efficiencies.

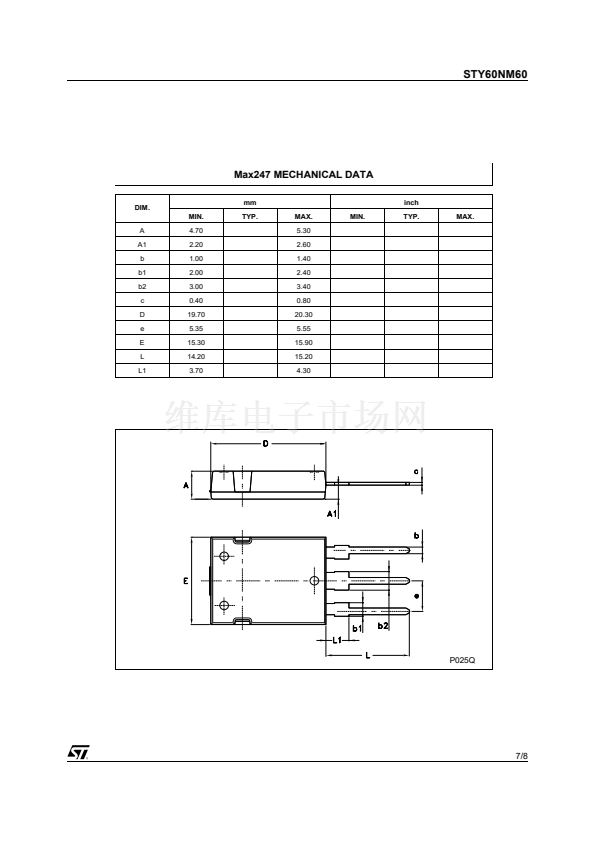

Max247

INTERNAL SCHEMATIC DIAGRAM

ORDERING INFORMATION

SALES TYPE

STY60NM60

MARKING

Y60NM60

PACKAGE

Max247

PACKAGING

TUBE

July 2003

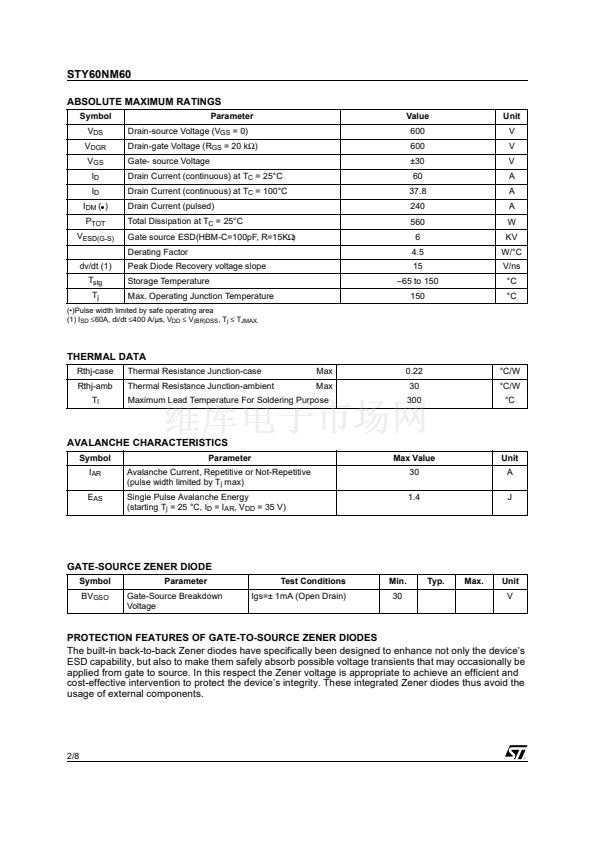

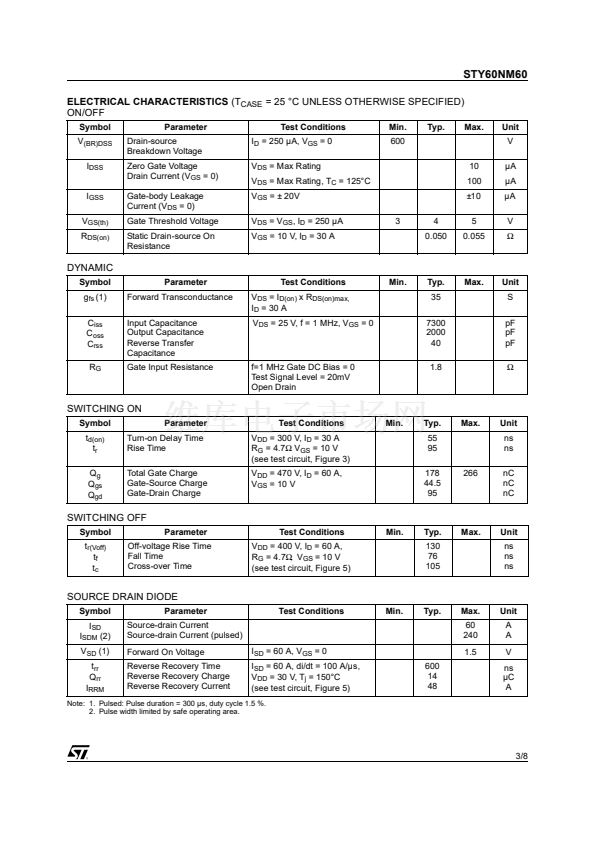

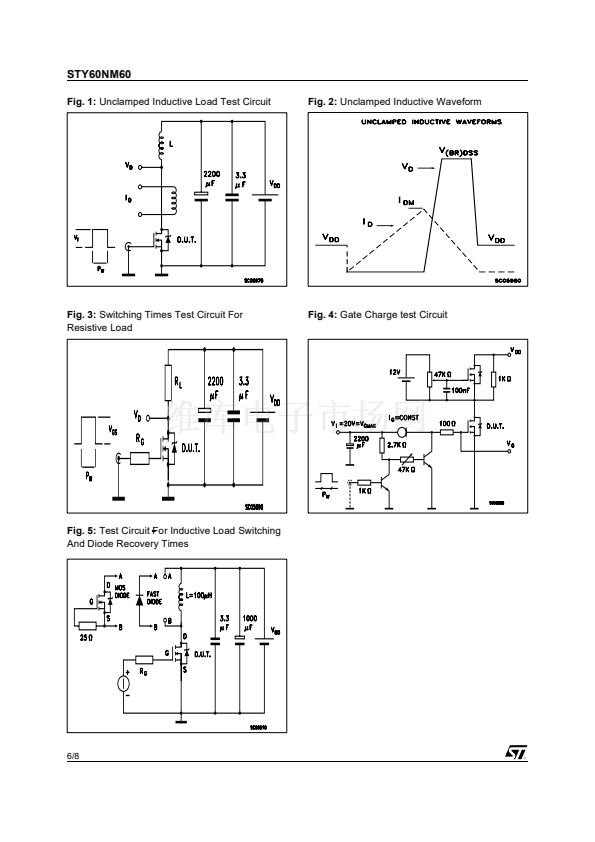

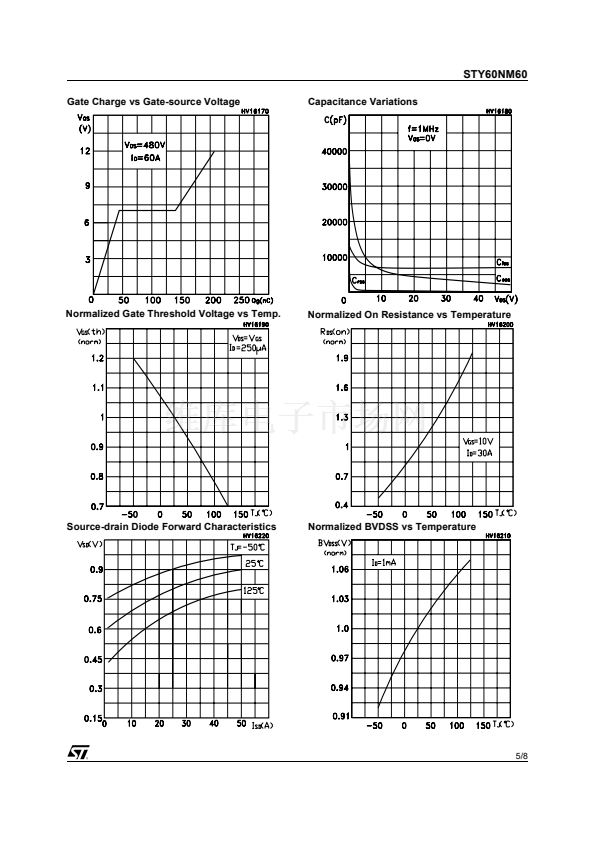

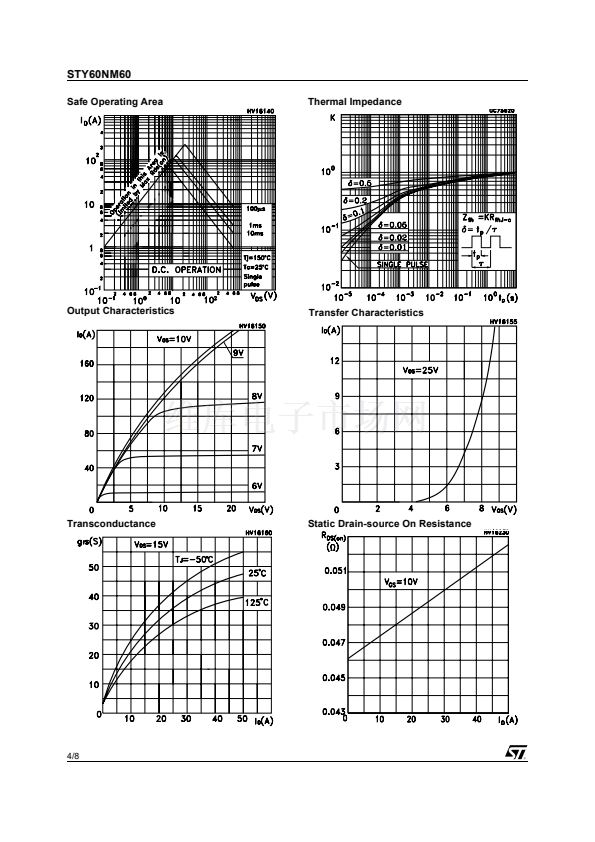

1/8

其它有關文件
STY60NM60 View All Specifications
標準包裝
30
類別
分離式半導體產品
家庭
FET - 單
系列
MDmesh™
FET 型
MOSFET N 通道，金屬氧化物
FET 特點
標準型
漏極至源極電壓(Vdss)
600V
電流 - 連續漏極(Id) @ 25° C
60A
開態Rds（最大）@ Id, Vgs @ 25° C
55 毫歐 @ 30A，10V
Id 時的 Vgs(th)（最大）
5V @ 250µA
閘電荷(Qg) @ Vgs
266nC @ 10V
輸入電容 (Ciss) @ Vds
7300pF @ 25V
功率 - 最大
560W
安裝類型
通孔
封裝/外殼
MAX247?
供應商設備封裝
MAX-247
包裝
管件
其它名稱
497-3268-5
