STQ2NK60ZR-AP Datasheet

IC型號：
STQ2NK60ZR-AP
PDF描述：
Zener-Protected SuperMESH MOSFET
文件大?。?/label>
529.39KB
PDF頁數：
16頁
芯片廠家：
STMICROELECTRONICS

閱覽下載糾錯 0

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

STF2NK60Z - STQ2NK60ZR-AP

STP2NK60Z - STD2NK60Z-1

N-CHANNEL 600V - 7.2鈩?- 1.4A TO-220/TO-220FP/TO-92/IPAK

Zener-Protected SuperMESH鈩?MOSFET

Table 1: General Features

TYPE

STF2NK60Z

STQ2NK60ZR-AP

STP2NK60Z

STD2NK60Z-1

Figure 1: Package

1.4

0.4

1.4

45 W

鈩?/div>

DSS

600 V

DS(on)

TYPICAL R

(on) = 7.2

鈩?/div>

EXTREMELY HIGH dv/dt CAPABILITY

ESD IMPROVED CAPABILITY

100% AVALANCHE TESTED

NEW HIGH VOLTAGE BENCHMARK

GATE CHARGE MINIMIZED

TO-92 (Ammopack)

TO-220

DESCRIPTION

The SuperMESH鈩?series is obtained through an

extreme optimization of ST鈥檚 well established

strip-based PowerMESH鈩?layout. In addition to

pushing on-resistance significantly down, special

care is taken to ensure a very good dv/dt capability

for the most demanding applications. Such series

complements ST full range of high voltage MOS-

FETs including revolutionary MDmesh鈩?products.

IPAK

TO-220FP

Figure 2: Internal Schematic Diagram

APPLICATIONS

LOW POWER BATTERY CHARGERS

SWITH MODE LOW POWER

SUPPLIES(SMPS)

LOW POWER, BALLAST, CFL (COMPACT

FLUORESCENT LAMPS)

Table 2: Order Codes

Part Number

STQ2NK60ZR-AP

STP2NK60Z

STD2NK60Z-1

STF2NK60Z

Marking

Q2NK60ZR

P2NK60Z

D2NK60Z

F2NK60Z

Package

TO-92

TO-220

IPAK

TO-220FP

Packaging

AMMOPAK

TUBE

Rev. 5

September 2005

1/16

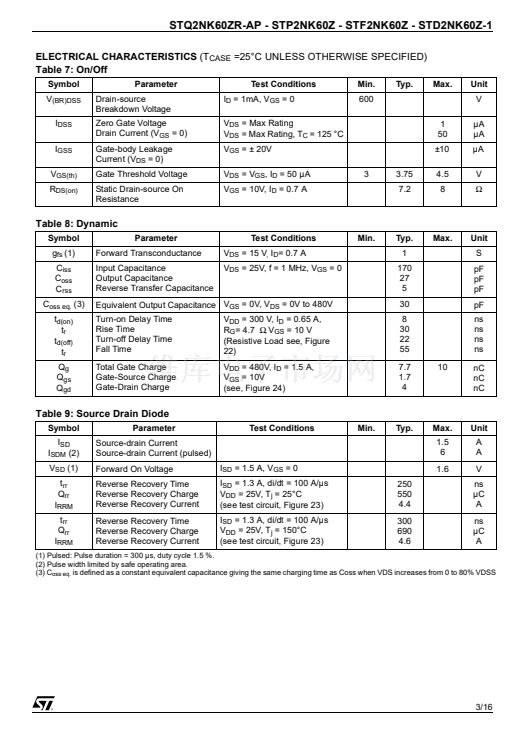

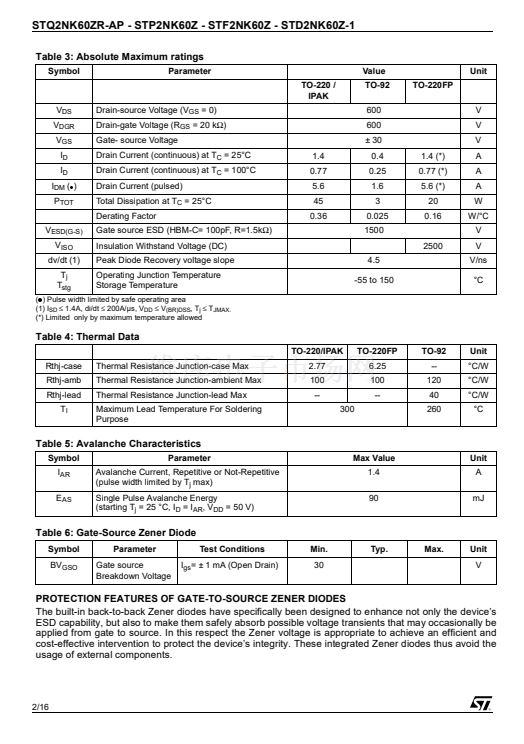

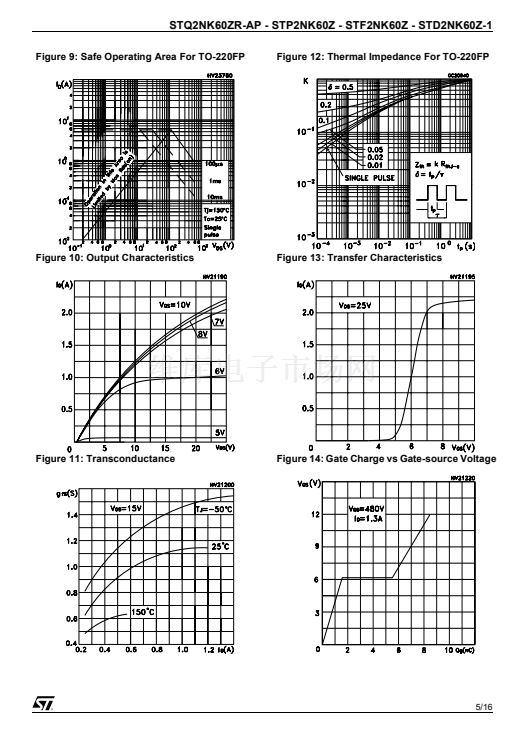

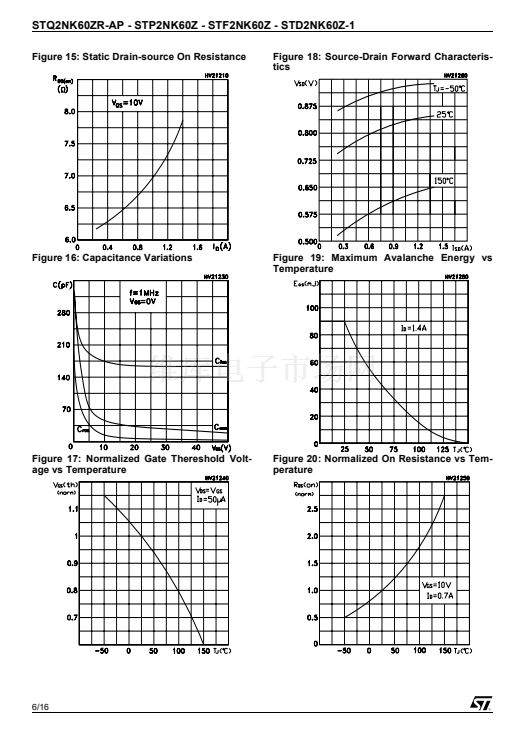

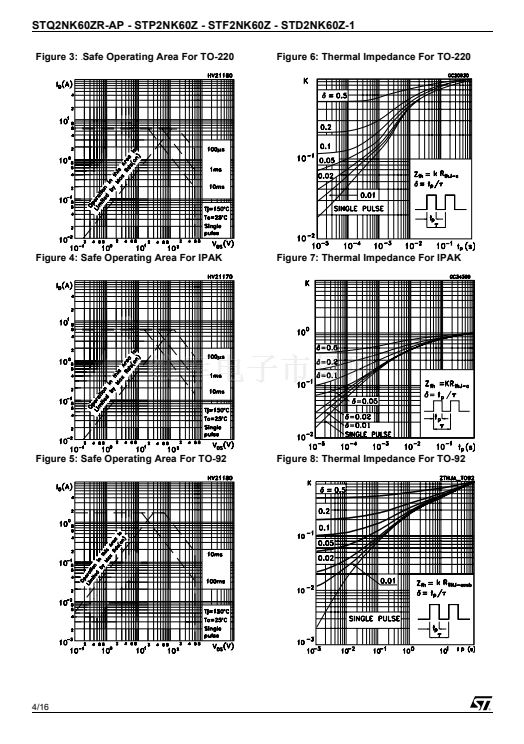

其它有關文件
STQ2NK60ZR-AP View All Specifications
標準包裝
2,000
類別
分離式半導體產品
家庭
FET - 單
系列
SuperMESH™
FET 型
MOSFET N 通道，金屬氧化物
FET 特點
標準型
漏極至源極電壓(Vdss)
600V
電流 - 連續漏極(Id) @ 25° C
400mA
開態Rds（最大）@ Id, Vgs @ 25° C
8 歐姆 @ 700mA，10V
Id 時的 Vgs(th)（最大）
4.5V @ 50µA
閘電荷(Qg) @ Vgs
10nC @ 10V
輸入電容 (Ciss) @ Vds
170pF @ 25V
功率 - 最大
3W
安裝類型
通孔
封裝/外殼
TO-226-3、TO-92-3（TO-226AA）成形引線
供應商設備封裝
TO-92-3
包裝
帶盒（TB）
其它名稱
497-12345-3
