STQ2HNK60ZR-AP Datasheet

IC型號：
STQ2HNK60ZR-AP
PDF描述：
N-CHANNEL 600V - 4.4ヘ - 2.0A TO-92/TO-220FP/IPAK Zener-Prot...
文件大小：
410.23KB
PDF頁數：
12頁
芯片廠家：
STMICROELECTRONICS

閱覽下載糾錯 0

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

STQ2HNK60ZR-AP

STF2HNK60Z - STD2HNK60Z-1

N-CHANNEL 600V - 4.4鈩?- 2.0A TO-92/TO-220FP/IPAK

Zener-Protected SuperMESH鈩?MOSFET

TYPE

STQ2HNK60ZR-AP

STD2HNK60Z-1

STF2HNK60Z

DSS

600 V

DS(on)

< 4.8

鈩?/div>

< 4.8

鈩?/div>

< 4.8

鈩?/div>

0.5 A

2.0 A

45 W

20 W

TYPICAL R

(on) = 4.4鈩?/div>

EXTREMELY HIGH dv/dt CAPABILITY

ESD IMPROVED CAPABILITY

100% AVALANCHE TESTED

NEW HIGH VOLTAGE BENCHMARK

GATE CHARGE MINIMIZED

TO-92 (Ammopack)

TO-220FP

IPAK

DESCRIPTION

The SuperMESH鈩?series is obtained through an

extreme optimization of ST鈥檚 well established strip-

based PowerMESH鈩?layout. In addition to pushing

on-resistance significantly down, special care is tak-

en to ensure a very good dv/dt capability for the

most demanding applications. Such series comple-

ments ST full range of high voltage MOSFETs in-

cluding revolutionary MDmesh鈩?products.

INTERNAL SCHEMATIC DIAGRAM

APPLICATIONS

AC ADAPTORS AND BATTERY CHARGERS

SWITH MODE POWER SUPPLIES (SMPS)

ORDER CODES

PART NUMBER

STD2HNK60Z-1

STQ2HNK60ZR-AP

STF2HNK60Z

MARKING

D2HNK60Z

Q2HNK60ZR

F2HNK60Z

PACKAGE

IPAK

TO-92

TO-220FP

PACKAGING

TUBE

AMMOPAK

TUBE

April 2004

1/12

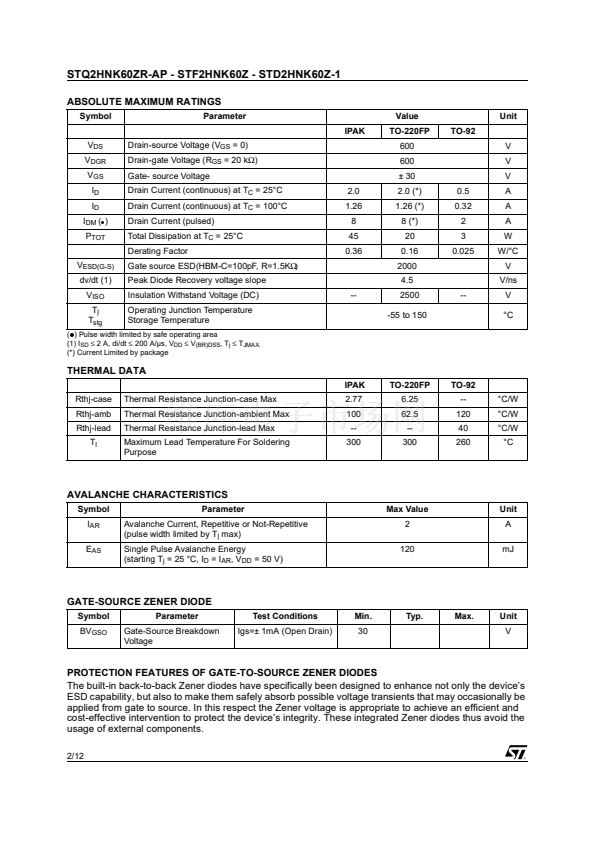

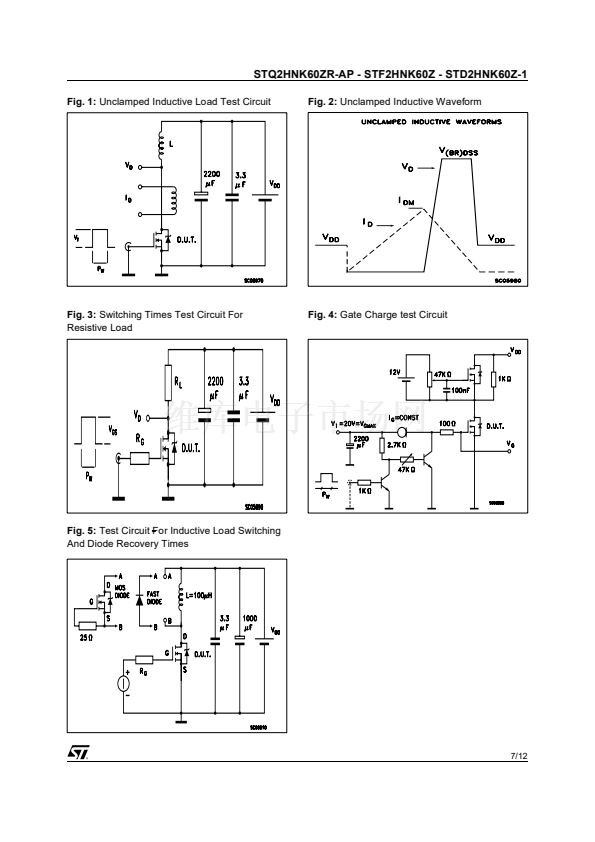

其它有關文件
STQ2HNK60ZR-AP View All Specifications
標準包裝
2,000
類別
分離式半導體產品
家庭
FET - 單
系列
SuperMESH™
FET 型
MOSFET N 通道，金屬氧化物
FET 特點
標準型
漏極至源極電壓(Vdss)
600V
電流 - 連續漏極(Id) @ 25° C
500mA
開態Rds（最大）@ Id, Vgs @ 25° C
4.8 歐姆 @ 1A，10V
Id 時的 Vgs(th)（最大）
4.5V @ 50µA
閘電荷(Qg) @ Vgs
15nC @ 10V
輸入電容 (Ciss) @ Vds
280pF @ 25V
功率 - 最大
3W
安裝類型
通孔
封裝/外殼
TO-226-3、TO-92-3（TO-226AA）成形引線
供應商設備封裝
TO-92
包裝
帶盒（TB）
其它名稱
497-12344-3
