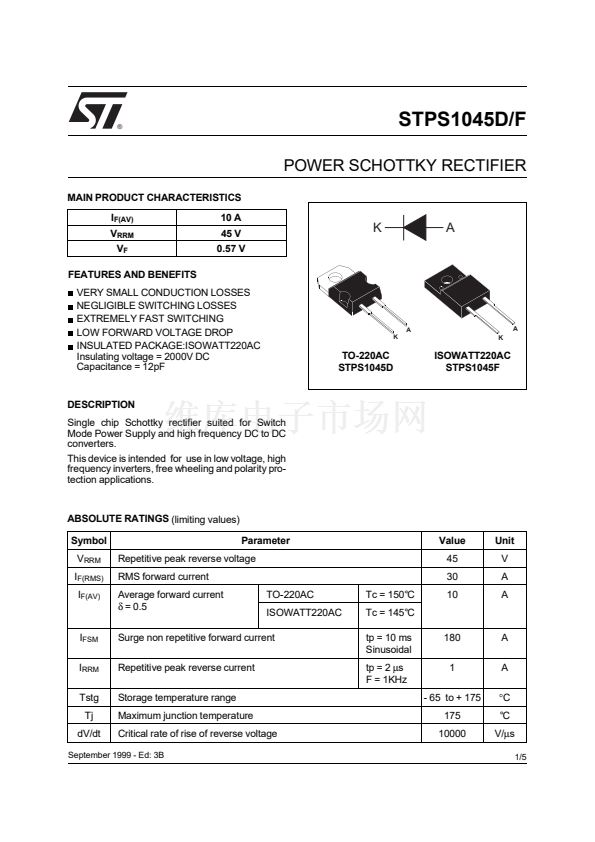

STPS1045D/F

POWER SCHOTTKY RECTIFIER

MAIN PRODUCT CHARACTERISTICS

I

F(AV)

V

RRM

V

F

FEATURES AND BENEFITS

VERY SMALL CONDUCTION LOSSES

NEGLIGIBLE SWITCHING LOSSES

EXTREMELY FAST SWITCHING

LOW FORWARD VOLTAGE DROP

INSULATED PACKAGE:ISOWATT220AC

Insulating voltage = 2000V DC

Capacitance = 12pF

10 A

45 V

0.57 V

K

A

A

K

A

K

TO-220AC

STPS1045D

ISOWATT220AC

STPS1045F

DESCRIPTION

Single chip Schottky rectifier suited for Switch

Mode Power Supply and high frequency DC to DC

converters.

This device is intended for use in low voltage, high

frequency inverters, free wheeling and polarity pro-

tection applications.

ABSOLUTE RATINGS

(limiting values)

Symbol

V

RRM

I

F(RMS)

I

F(AV)

Parameter

Repetitive peak reverse voltage

RMS forward current

Average forward current

未

= 0.5

TO-220AC

ISOWATT220AC

Tc = 150擄C

Tc = 145擄C

tp = 10 ms

Sinusoidal

tp = 2

碌s

F = 1KHz

180

1

- 65 to + 175

175

10000

A

A

擄C

擄C

V/碌s

1/5

Value

45

30

10

Unit

V

A

A

I

FSM

I

RRM

Tstg

Tj

dV/dt

Surge non repetitive forward current

Repetitive peak reverse current

Storage temperature range

Maximum junction temperature

Critical rate of rise of reverse voltage

September 1999 - Ed: 3B
