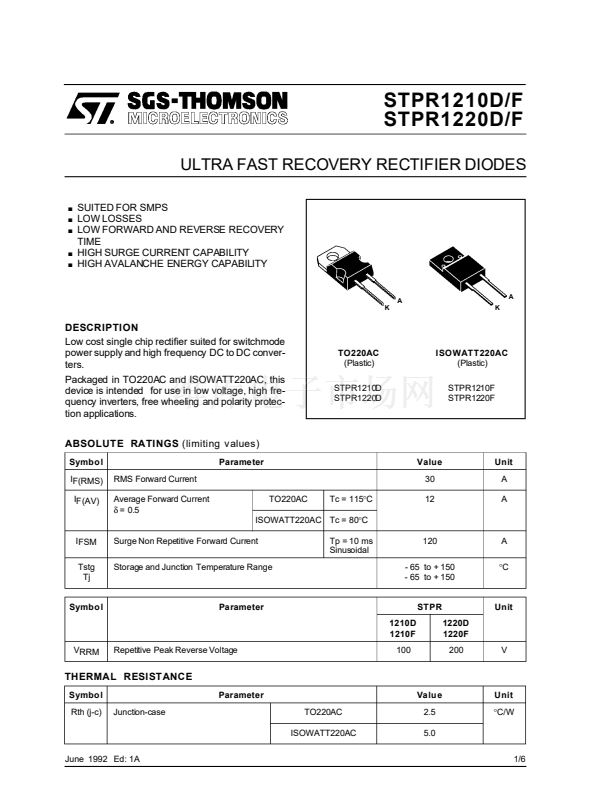

STPR1210D/F

STPR1220D/F

ULTRA FAST RECOVERY RECTIFIER DIODES

.

.

.

.

.

SUITED FOR SMPS

LOW LOSSES

LOW FORWARD AND REVERSE RECOVERY

TIME

HIGH SURGE CURRENT CAPABILITY

HIGH AVALANCHE ENERGY CAPABILITY

A

K

K

A

DESCRIPTION

Low cost single chip rectifier suited for switchmode

power supply and high frequency DC to DC conver-

ters.

Packaged in TO220AC and ISOWATT220AC, this

device is intended for use in low voltage, high fre-

quency inverters, free wheeling and polarity protec-

tion applications.

ABSOLUTE RATINGS

(limiting values)

Symbol

IF(RMS)

IF(AV)

RMS Forward Current

Average Forward Current

未

= 0.5

TO220AC

Parameter

TO220AC

(Plastic)

STPR1210D

STPR1220D

ISOWATT220AC

(Plastic)

STPR1210F

STPR1220F

Value

30

Tc = 115擄C

12

Unit

A

A

ISOWATT220AC Tc = 80擄C

IFSM

Tstg

Tj

Symbol

Surge Non Repetitive Forward Current

Storage and Junction Temperature Range

Tp = 10 ms

Sinusoidal

120

- 65 to + 150

- 65 to + 150

STPR

1210D

1210F

VRRM

Repetitive Peak Reverse Voltage

100

1220D

1220F

200

V

A

擄C

Parameter

Unit

THERMAL RESISTANCE

Symbol

Rth (j-c)

Junction-case

Parameter

TO220AC

ISOWATT220AC

June 1992 Ed: 1A

Value

2.5

5.0

1/6

Unit

擄C/W
