STP9NK80Z Datasheet

IC型號：
STP9NK80Z
PDF描述：
N-CHANNEL 800V -0.9ohm - 7.5A TO-220/TO-220FP Zener-Protecte...
文件大?。?/label>
340.80KB
PDF頁數：
11頁
芯片廠家：
STMICROELECTRONICS

閱覽下載糾錯 0

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

STP9NK80Z

STF9NK80Z

N-CHANNEL 800V -0.9鈩?- 7.5A TO-220/TO-220FP

Zener-Protected SuperMESH鈩OSFET

Table 1: General Features

TYPE

STP9NK80Z

STF9NK80Z

Figure 1: Package

7.5 A

150 W

35 W

DSS

800 V

DS(on)

<1.2

鈩?/div>

<1.2

鈩?/div>

TYPICAL R

(on) = 0.9鈩?/div>

EXTREMELY HIGH dv/dt CAPABILITY

IMPROVED ESD CAPABILITY

100% AVALANCHE RATED

GATE CHARGE MINIMIZED

VERY LOW INTRINSIC CAPACITANCES

VERY GOOD MANUFACTURING

REPEATIBILITY

TO-220

TO-220FP

DESCRIPTION

The SuperMESH鈩?series is obtained through an

extreme optimization of ST鈥檚 well established

strip-based PowerMESH鈩?layout. In addition to

pushing on-resistance significantly down, special

care is taken to ensure a very good dv/dt capability

for the most demanding applications. Such series

complements ST full range of high voltage MOS-

FETs including revolutionary MDmesh鈩?products.

APPLICATIONS

HIGH CURRENT, HIGH SPEED SWITCHING

IDEAL FOR OFF-LINE POWER SUPPLIES

SMPS

Figure 2: Internal Schematic Diagram

Table 2: Order Codes

SALES TYPE

STP9NK80Z

STF9NK80Z

MARKING

P9NK80Z

F9NK80Z

PACKAGE

TO-220

TO-220FP

PACKAGING

TUBE

Rev. 1

May 2005

1/11

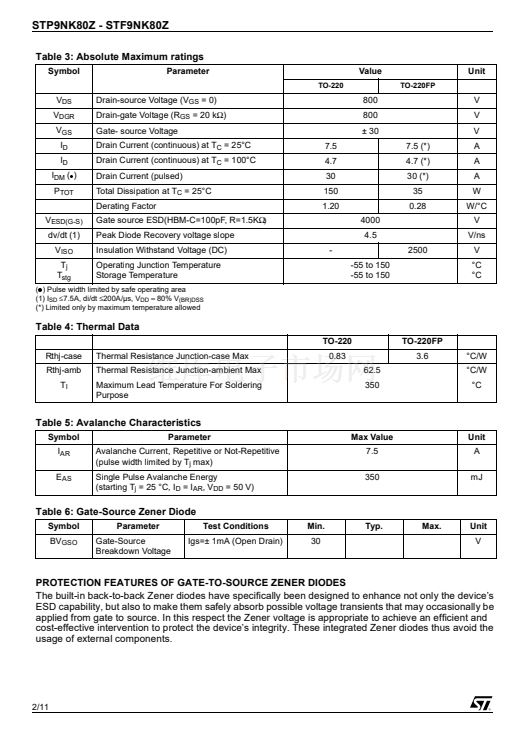

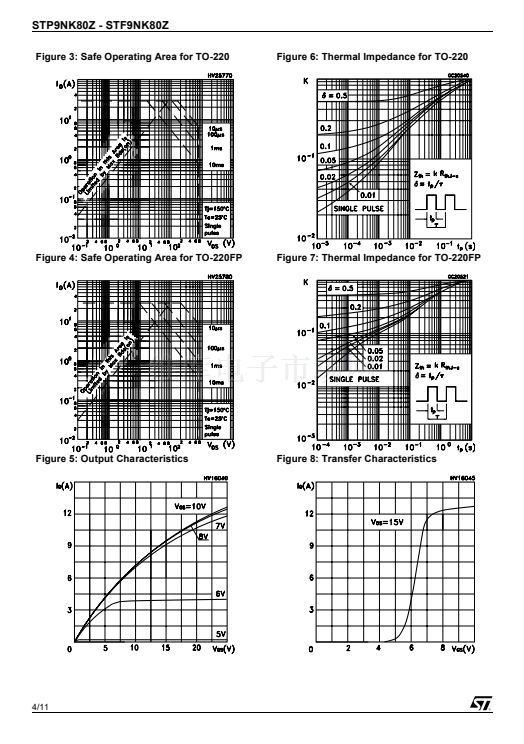

標準包裝
50
類別
分離式半導體產品
家庭
FET - 單
系列
SuperMESH™
FET 型
MOSFET N 通道，金屬氧化物
FET 特點
標準型
漏極至源極電壓(Vdss)
800V
電流 - 連續漏極(Id) @ 25° C
7.5A
開態Rds（最大）@ Id, Vgs @ 25° C
1.2 歐姆 @ 3.75A，10V
Id 時的 Vgs(th)（最大）
4.5V @ 100µA
閘電荷(Qg) @ Vgs
84nC @ 10V
輸入電容 (Ciss) @ Vds
1900pF @ 25V
功率 - 最大
150W
安裝類型
通孔
封裝/外殼
TO-220-3
供應商設備封裝
TO-220AB
包裝
管件
其它名稱
497-5133-5
