STP90NF03L Datasheet

IC型號：
STP90NF03L
PDF描述：
N-CHANNEL 30V - 0.0056ohm - 90A TO-220/I2PAK LOW GATE CHARGE...
文件大?。?/label>
276.63KB
PDF頁數：
9頁
芯片廠家：
STMICROELECTRONICS

閱覽下載糾錯 0

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

STP90NF03L

STB90NF03L-1

N-CHANNEL 30V - 0.0056鈩?- 90A TO-220/I

PAK

LOW GATE CHARGE STripFET鈩?POWER MOSFET

TYPE

STP90NF03L

STB90NF03L-1

DSS

30 V

DS(on)

< 0.0065

鈩?/div>

< 0.0065

鈩?/div>

90 A

TYPICAL R

(on) = 0.0056

鈩?/div>

TYPICAL Q

= 35 nC @ 5V

OPTIMAL R

(on) x Q

TRADE-OFF

CONDUCTION LOSSES REDUCED

SWITCHING LOSSES REDUCED

TO-220

PAK

DESCRIPTION

This application specific Power Mosfet is the third

generation of STMicroelectronics unique 鈥淪ingle

Feature Size

鈩⑩€?/div>

strip-based process. The resulting

transistor shows the best trade-off between on-re-

sistance and gate charge. When used as high and

low side in buck regulators, it gives the best perfor-

mance in terms of both conduction and switching

losses. This is extremely important for mother-

boards where fast switching and high efficiency are

of paramount importance.

INTERNAL SCHEMATIC DIAGRAM

APPLICATIONS

SPECIFICALLY DESIGNED AND OPTIMISED

FOR HIGH EFFICIENCY CPU CORE DC/DC

CONVERTERS

ORDERING INFORMATION

SALES TYPE

STP90NF03L

STB90NF03L-1

MARKING

P90NF03L

B90NF03L

PACKAGE

TO-220

PAK

PACKAGING

TUBE

April 2003

1/9

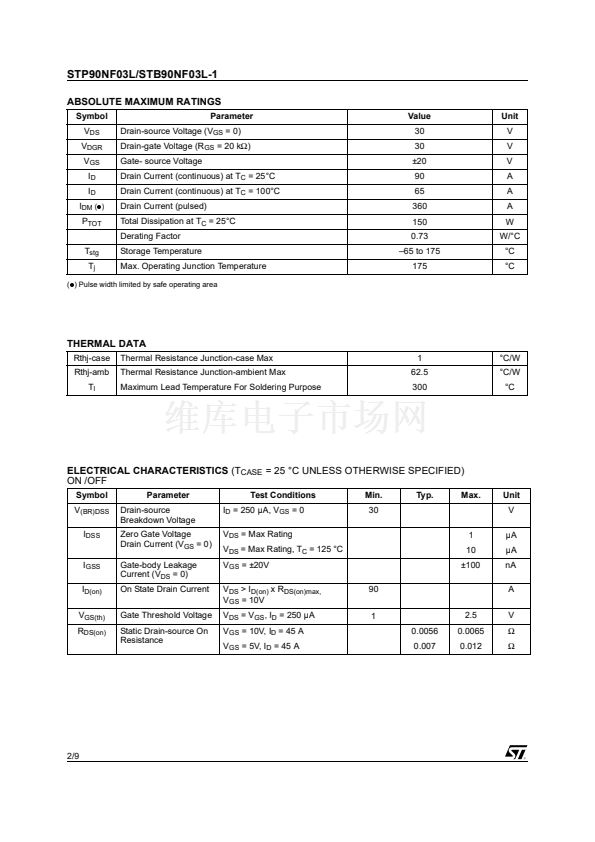

其它有關文件
STP90NF03L View All Specifications
標準包裝
50
類別
分離式半導體產品
家庭
FET - 單
系列
STripFET™
FET 型
MOSFET N 通道，金屬氧化物
FET 特點
邏輯電平門
漏極至源極電壓(Vdss)
30V
電流 - 連續漏極(Id) @ 25° C
90A
開態Rds（最大）@ Id, Vgs @ 25° C
6.5 毫歐 @ 45A，10V
Id 時的 Vgs(th)（最大）
2.5V @ 250µA
閘電荷(Qg) @ Vgs
47nC @ 5V
輸入電容 (Ciss) @ Vds
2700pF @ 25V
功率 - 最大
150W
安裝類型
通孔
封裝/外殼
TO-220-3
供應商設備封裝
TO-220AB
包裝
管件
其它名稱
497-7535-5STP90NF03L-ND
