STP80NF06 Datasheet

IC型號：
STP80NF06
PDF描述：
N-CHANNEL 60V - 0.0065з - 80A TO-220/D2PAK/TO-247 STripFET ...
文件大小：
230.15KB
PDF頁數：
10頁
芯片廠家：
STMICROELECTRONICS

閱覽下載糾錯 0

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

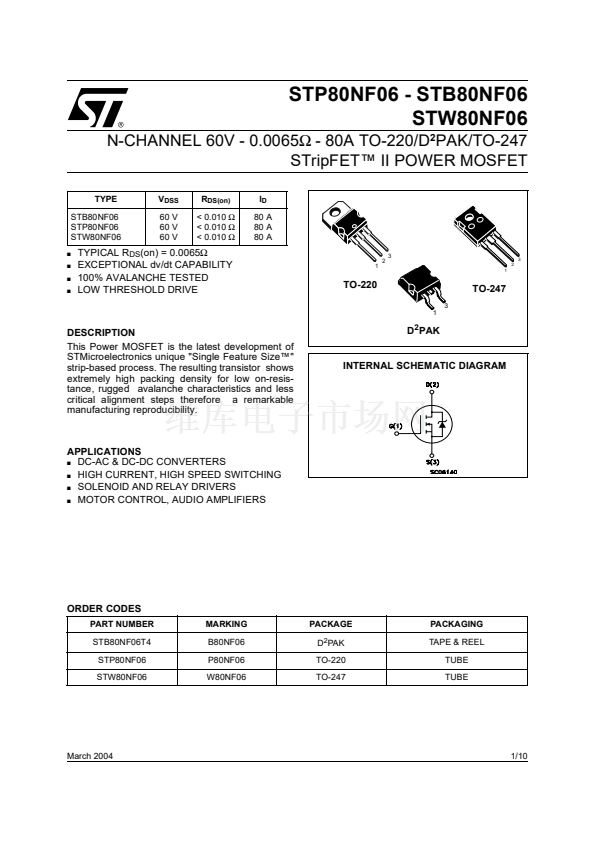

STP80NF06 - STB80NF06

STW80NF06

N-CHANNEL 60V - 0.0065鈩?- 80A TO-220/D

PAK/TO-247

STripFET鈩?II POWER MOSFET

TYPE

STB80NF06

STP80NF06

STW80NF06

DSS

60 V

DS(on)

< 0.010

鈩?/div>

< 0.010

鈩?/div>

< 0.010

鈩?/div>

80 A

TYPICAL R

(on) = 0.0065鈩?/div>

EXCEPTIONAL dv/dt CAPABILITY

100% AVALANCHE TESTED

LOW THRESHOLD DRIVE

TO-220

TO-247

DESCRIPTION

This Power MOSFET is the latest development of

STMicroelectronics unique "Single Feature Size鈩?quot;

strip-based process. The resulting transistor shows

extremely high packing density for low on-resis-

tance, rugged avalanche characteristics and less

critical alignment steps therefore a remarkable

manufacturing reproducibility.

PAK

INTERNAL SCHEMATIC DIAGRAM

APPLICATIONS

DC-AC & DC-DC CONVERTERS

HIGH CURRENT, HIGH SPEED SWITCHING

SOLENOID AND RELAY DRIVERS

MOTOR CONTROL, AUDIO AMPLIFIERS

ORDER CODES

PART NUMBER

STB80NF06T4

STP80NF06

STW80NF06

MARKING

B80NF06

P80NF06

W80NF06

PACKAGE

PAK

TO-220

TO-247

PACKAGING

TAPE & REEL

TUBE

March 2004

1/10

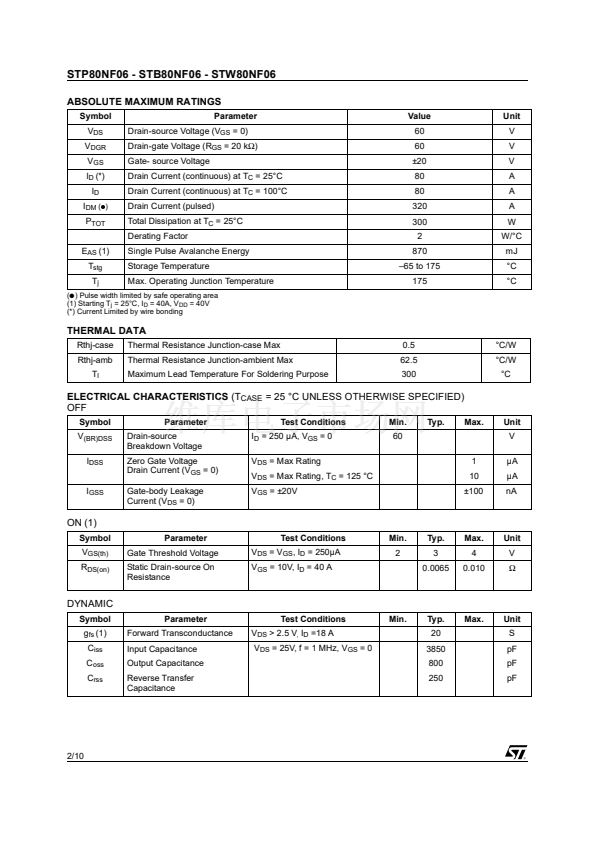

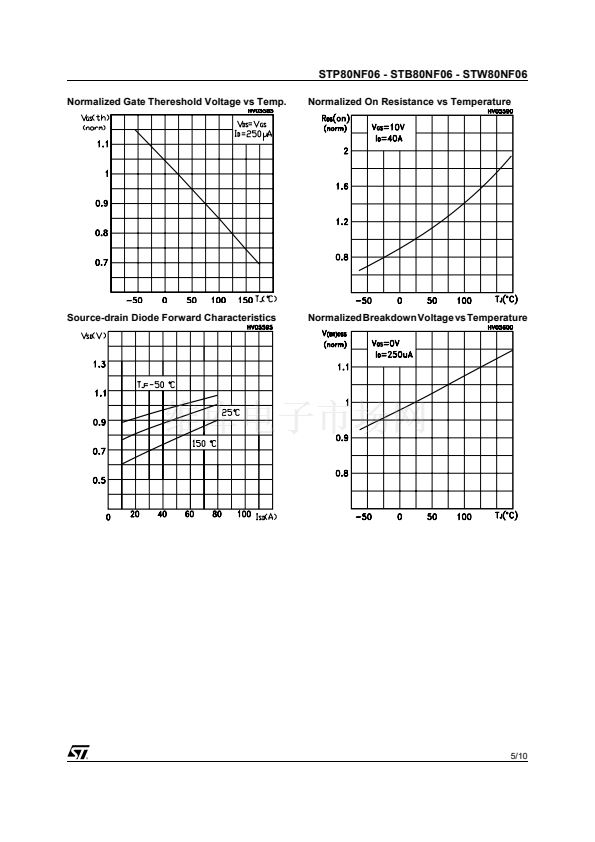

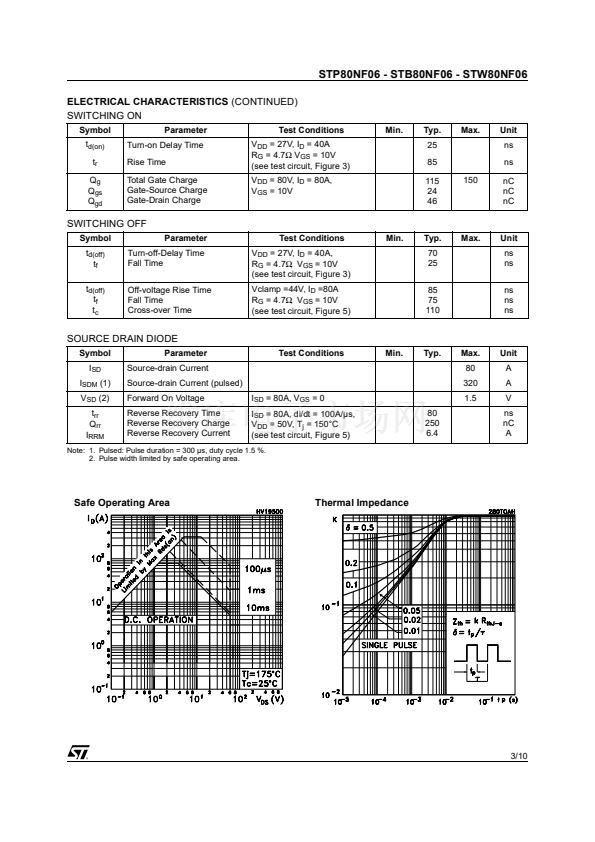

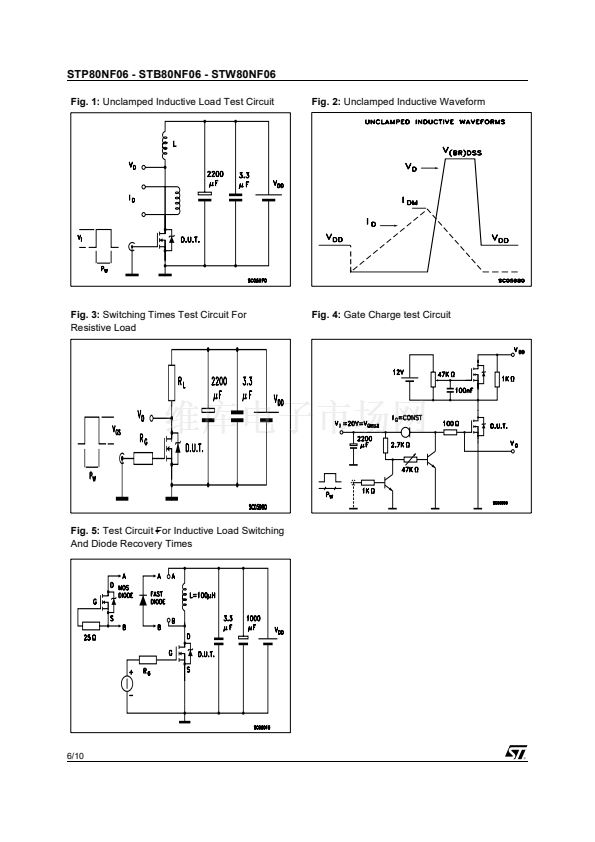

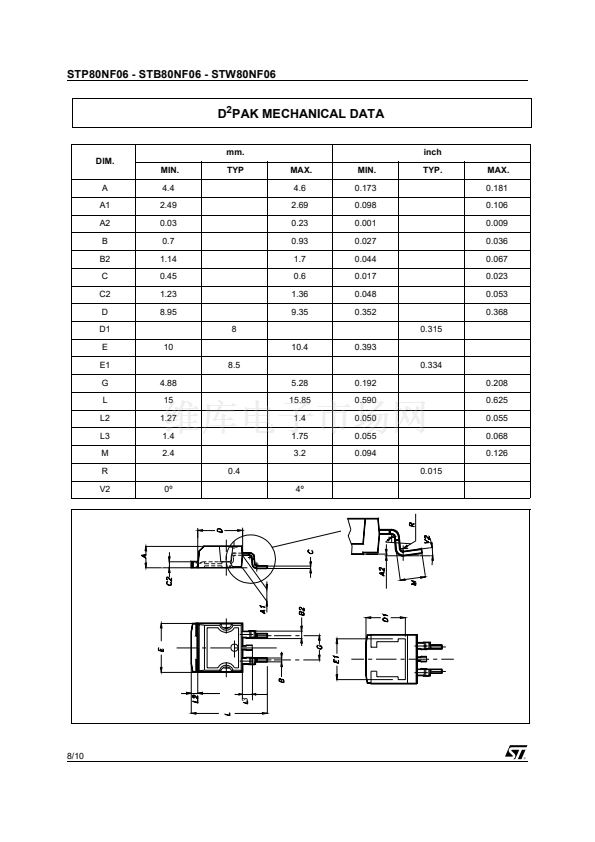

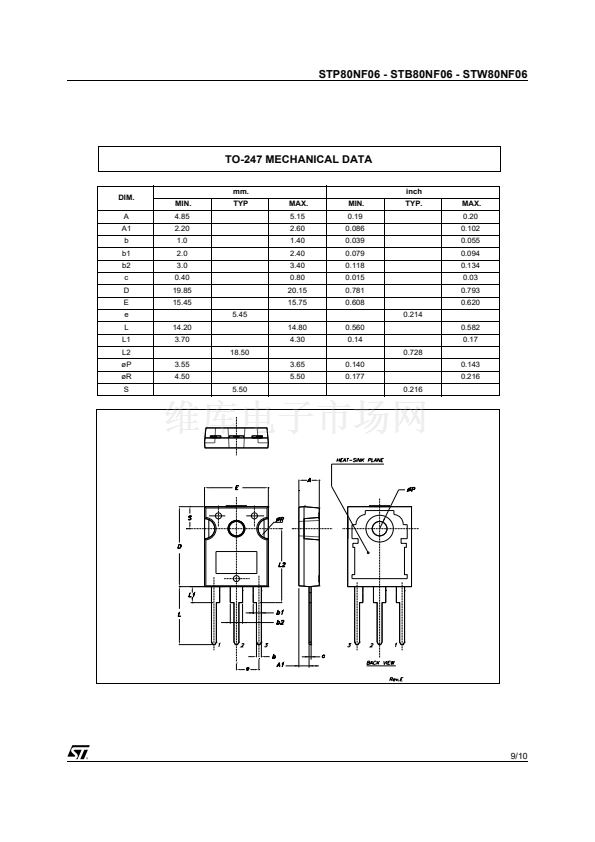

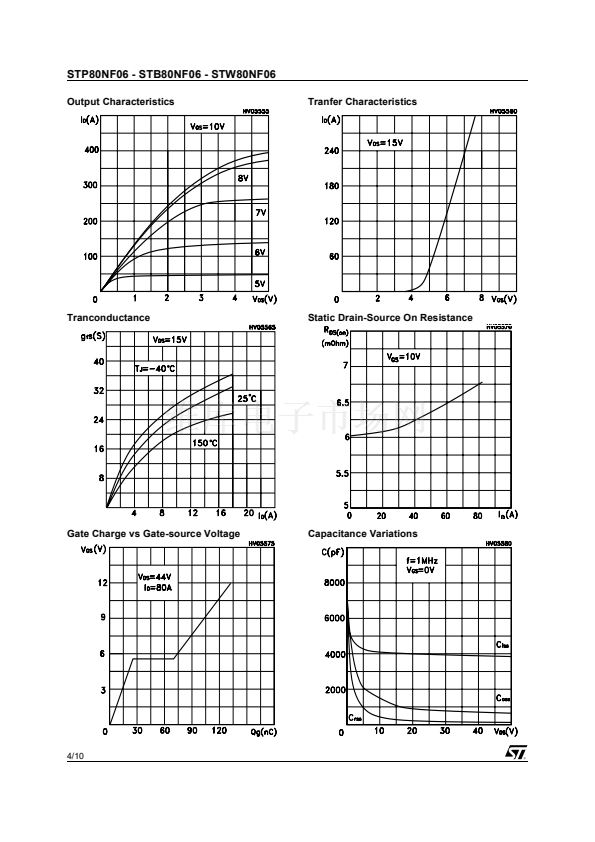

其它有關文件
STP80NF06 View All Specifications
標準包裝
50
類別
分離式半導體產品
家庭
FET - 單
系列
STripFET™
FET 型
MOSFET N 通道，金屬氧化物
FET 特點
標準型
漏極至源極電壓(Vdss)
60V
電流 - 連續漏極(Id) @ 25° C
80A
開態Rds（最大）@ Id, Vgs @ 25° C
8 毫歐 @ 40A，10V
Id 時的 Vgs(th)（最大）
4V @ 250µA
閘電荷(Qg) @ Vgs
150nC @ 10V
輸入電容 (Ciss) @ Vds
3850pF @ 25V
功率 - 最大
300W
安裝類型
通孔

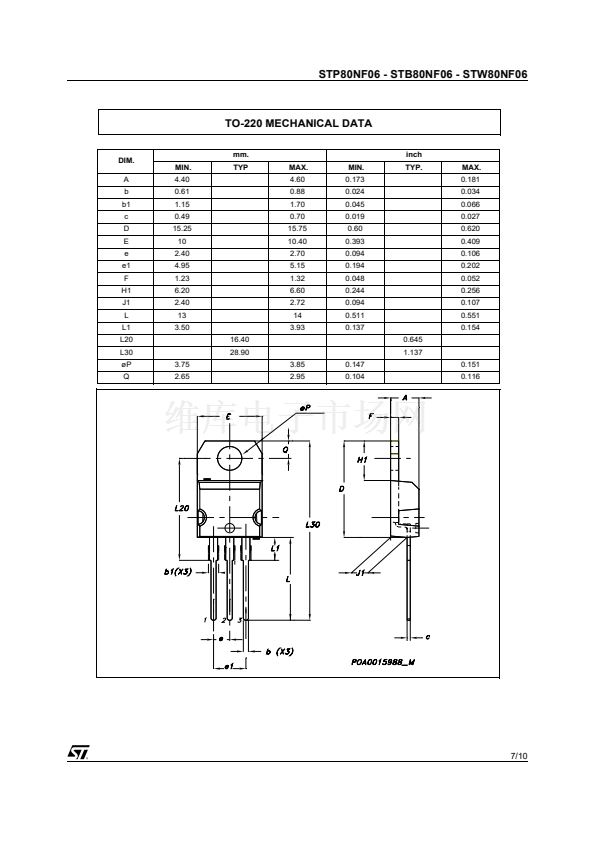

封裝/外殼
TO-220-3
供應商設備封裝
TO-220AB
包裝
管件
其它名稱
497-3201-5
