STP7NK40Z Datasheet

  • STP7NK40Z

  • N-CHANNEL 400V-0.85ohm-5.4A TO-220/TO-220FP/DPAK/IPAK Zener-...

  • 606.53KB

  • 13頁

  • STMICROELECTRONICS   STMICROELECTRONICS

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

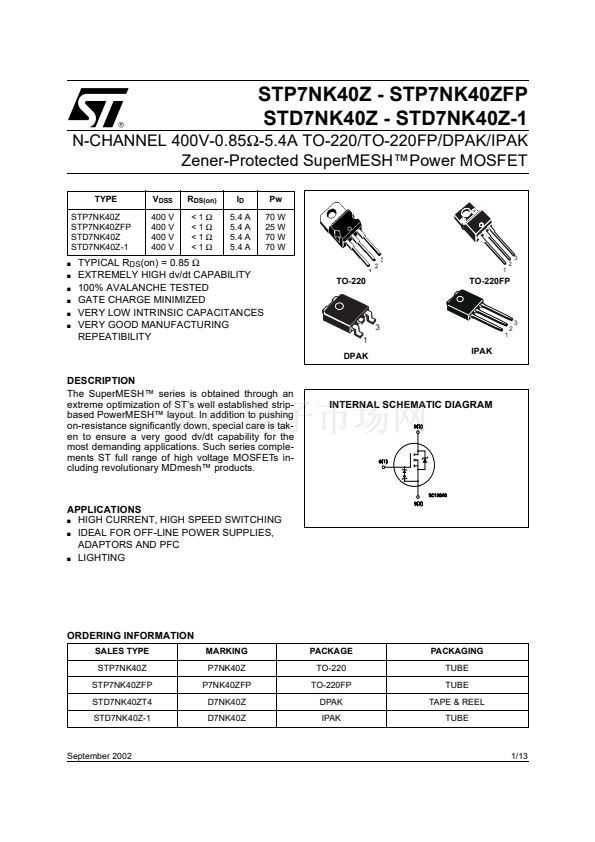

STP7NK40Z - STP7NK40ZFP
STD7NK40Z - STD7NK40Z-1
N-CHANNEL 400V-0.85鈩?5.4A TO-220/TO-220FP/DPAK/IPAK
Zener-Protected SuperMESH鈩ower MOSFET
TYPE
STP7NK40Z
STP7NK40ZFP
STD7NK40Z
STD7NK40Z-1
s
s
s
s
s
s
V
DSS
400
400
400
400
V
V
V
V
R
DS(on)
<1
鈩?/div>
<1
鈩?/div>
<1
鈩?/div>
<1
鈩?/div>
I
D
5.4 A
5.4 A
5.4 A
5.4 A
Pw
70 W
25 W
70 W
70 W
3
1
2
TYPICAL R
DS
(on) = 0.85
鈩?/div>
EXTREMELY HIGH dv/dt CAPABILITY
100% AVALANCHE TESTED
GATE CHARGE MINIMIZED
VERY LOW INTRINSIC CAPACITANCES
VERY GOOD MANUFACTURING
REPEATIBILITY
TO-220
TO-220FP
3
1
1
3
2
DPAK
IPAK
DESCRIPTION
The SuperMESH鈩?series is obtained through an
extreme optimization of ST鈥檚 well established strip-
based PowerMESH鈩?layout. In addition to pushing
on-resistance significantly down, special care is tak-
en to ensure a very good dv/dt capability for the
most demanding applications. Such series comple-
ments ST full range of high voltage MOSFETs in-
cluding revolutionary MDmesh鈩?products.
INTERNAL SCHEMATIC DIAGRAM
APPLICATIONS
s
HIGH CURRENT, HIGH SPEED SWITCHING
s
IDEAL FOR OFF-LINE POWER SUPPLIES,
ADAPTORS AND PFC
s
LIGHTING
ORDERING INFORMATION
SALES TYPE
STP7NK40Z
STP7NK40ZFP
STD7NK40ZT4
STD7NK40Z-1
MARKING
P7NK40Z
P7NK40ZFP
D7NK40Z
D7NK40Z
PACKAGE
TO-220
TO-220FP
DPAK
IPAK
PACKAGING
TUBE
TUBE
TAPE & REEL
TUBE
September 2002
1/13

STP7NK40Z 產品屬性

  • STP7NK40Z View All Specifications

  • 50

  • 分離式半導體產品

  • FET - 單

  • SuperMESH™

  • MOSFET N 通道，金屬氧化物

  • 標準型

  • 400V

  • 5.4A

  • 1 歐姆 @ 2.7A，10V

  • 4.5V @ 50µA

  • 26nC @ 10V

  • 535pF @ 25V

  • 70W

  • 通孔

  • TO-220-3

  • TO-220AB

  • 管件

  • 497-8004-KIT-ND - KIT MOSFET THRU HOLE 9VAL 5EA

  • 497-3200-5
