STP5NK65Z Datasheet

IC型號：
STP5NK65Z
PDF描述：
N-CHANNEL 650V - 1.5ohm - 5A TO-220 Zener-Protected SuperMES...
文件大小：
288.37KB
PDF頁數：
9頁
芯片廠家：
STMICROELECTRONICS

閱覽下載糾錯 0

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

STP5NK65Z

N-CHANNEL 650V - 1.5鈩?- 5A TO-220

Zener-Protected SuperMESH鈩ower MOSFET

TYPE

STP5NK65Z

DSS

650 V

DS(on)

< 1.8

鈩?/div>

85 W

TYPICAL R

(on) = 1.5

鈩?/div>

EXTREMELY HIGH dv/dt CAPABILITY

IMPROVED ESD CAPABILITY

100% AVALANCHE RATED

GATE CHARGE MINIMIZED

VERY LOW INTRINSIC CAPACITANCES

VERY GOOD MANUFACTURING

REPEATIBILITY

TO-220

DESCRIPTION

The SuperMESH鈩?series is obtained through an

extreme optimization of ST鈥檚 well established strip-

based PowerMESH鈩?layout. In addition to pushing

on-resistance significantly down, special care is tak-

en to ensure a very good dv/dt capability for the

most demanding applications. Such series comple-

ments ST full range of high voltage MOSFETs in-

cluding revolutionary MDmesh鈩?products.

INTERNAL SCHEMATIC DIAGRAM

APPLICATIONS

HIGH CURRENT, HIGH SPEED SWITCHING

IDEAL FOR OFF-LINE POWER SUPPLIES,

ADAPTORS AND PFC

ORDERING INFORMATION

SALES TYPE

STP5NK65Z

MARKING

P5NK65Z

PACKAGE

TO-220

PACKAGING

TUBE

April 2002

1/9

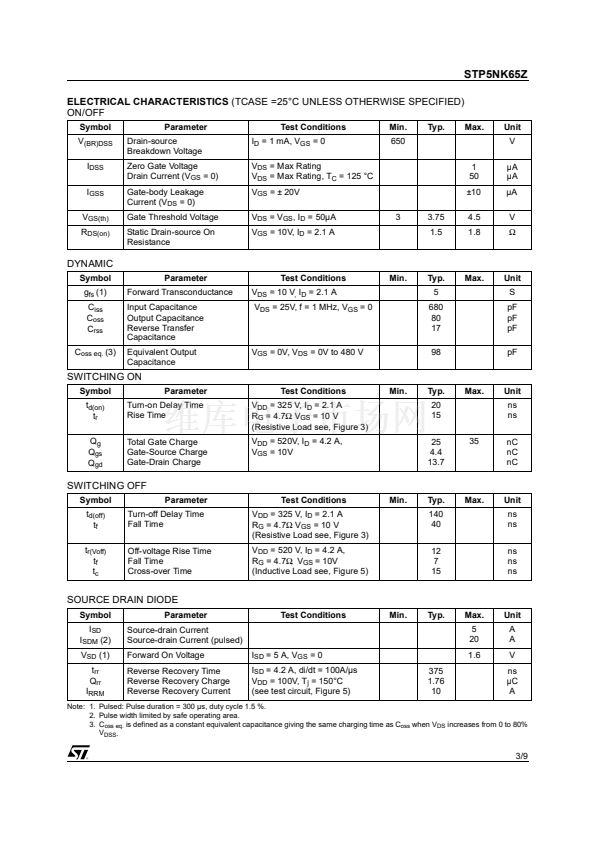

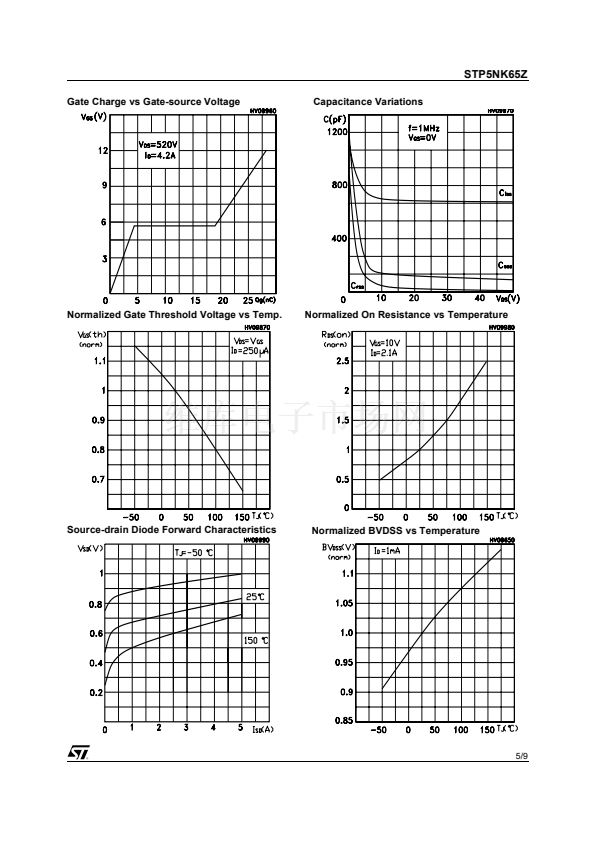

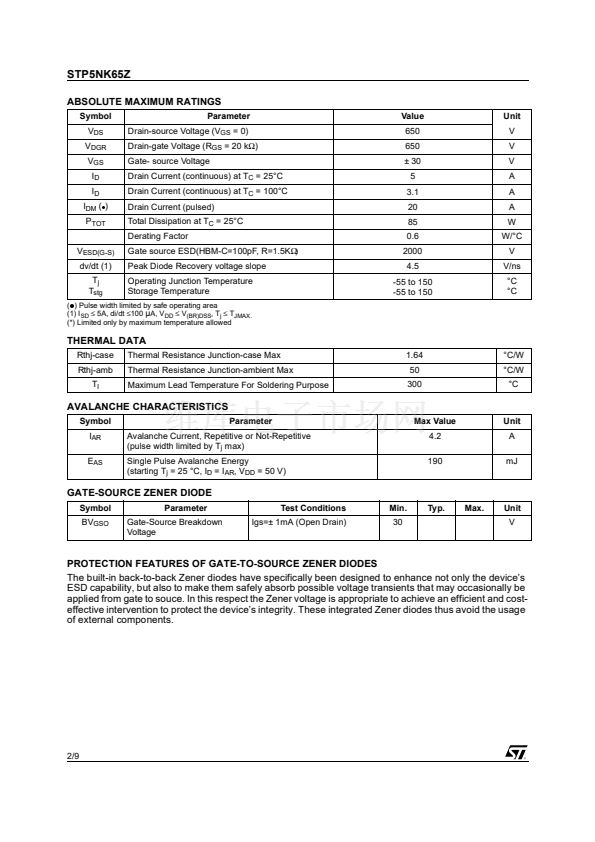

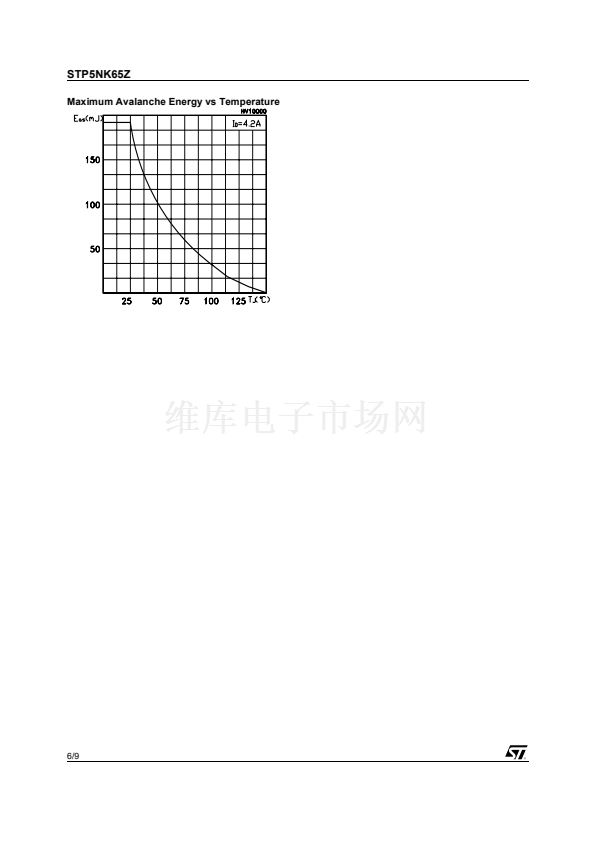

其它有關文件
STP5NK65Z View All Specifications
標準包裝
1,000
類別
分離式半導體產品
家庭
FET - 單
系列
SuperMESH™
FET 型
MOSFET N 通道，金屬氧化物
FET 特點
標準型
漏極至源極電壓(Vdss)
650V
電流 - 連續漏極(Id) @ 25° C
5A
開態Rds（最大）@ Id, Vgs @ 25° C
1.8 歐姆 @ 2.1A，10V
Id 時的 Vgs(th)（最大）
4.5V @ 50µA
閘電荷(Qg) @ Vgs
35nC @ 10V
輸入電容 (Ciss) @ Vds
680pF @ 25V
功率 - 最大
85W
安裝類型
通孔
封裝/外殼
TO-220-3
供應商設備封裝
TO-220
包裝
管件
