STP20NM50FD Datasheet

IC型號：
STP20NM50FD
PDF描述：
N-CHANNEL 500V - 0.22ohm - 20A TO-220/I2PAK FDmesh⑩ Power M...
文件大小：
278.71KB
PDF頁數：
9頁
芯片廠家：
STMICROELECTRONICS

閱覽下載糾錯 0

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

STP20NM50FD

STB20NM50FD-1

N-CHANNEL 500V - 0.22鈩?- 20A TO-220/I

PAK

FDmesh鈩?Power MOSFET (with FAST DIODE)

TYPE

STP20NM50FD

STB20NM50FD-1

DSS

500V

DS(on)

<0.25鈩?/div>

ds(on)

8.36

鈩?nC

8.36

鈩?nC

20 A

TYPICAL R

(on) = 0.22鈩?/div>

HIGH dv/dt AND AVALANCHE CAPABILITIES

100% AVALANCHE TESTED

LOW INPUT CAPACITANCE AND GATE CHARGE

LOW GATE INPUT RESISTANCE

TIGHT PROCESS CONTROL AND HIGH

MANUFACTURING YIELDS

TO-220

PAK

(Tabless TO-220)

DESCRIPTION

The FDmesh鈩?associates all advantages of reduced

on-resistance and fast switching with an intrinsic fast-

recovery body diode. It is therefore strongly recom-

mended for bridge topologies, in particular ZVS phase-

shift converters.

INTERNAL

SCHEMATIC DIAGRAM

APPLICATIONS

ZVS PHASE-SHIFT FULL BRIDGE CONVERTERS

FOR SMPS AND WELDING EQUIPMENT

ORDERING INFORMATION

SALES TYPE

STP20NM50FD

STB20NM50FD-1

MARKING

P20NM50FD

B20NM50FD-1

PACKAGE

TO-220

PAK

PACKAGING

TUBE

August 2003

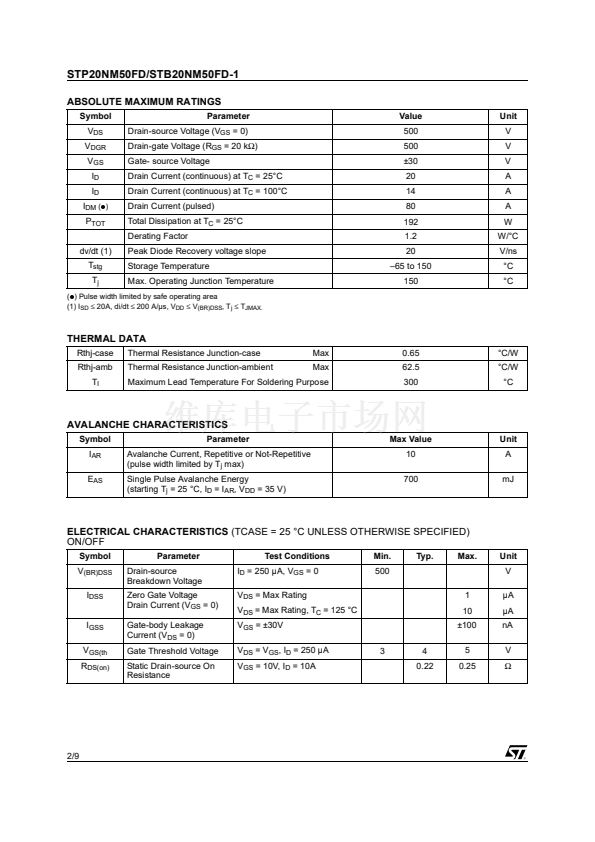

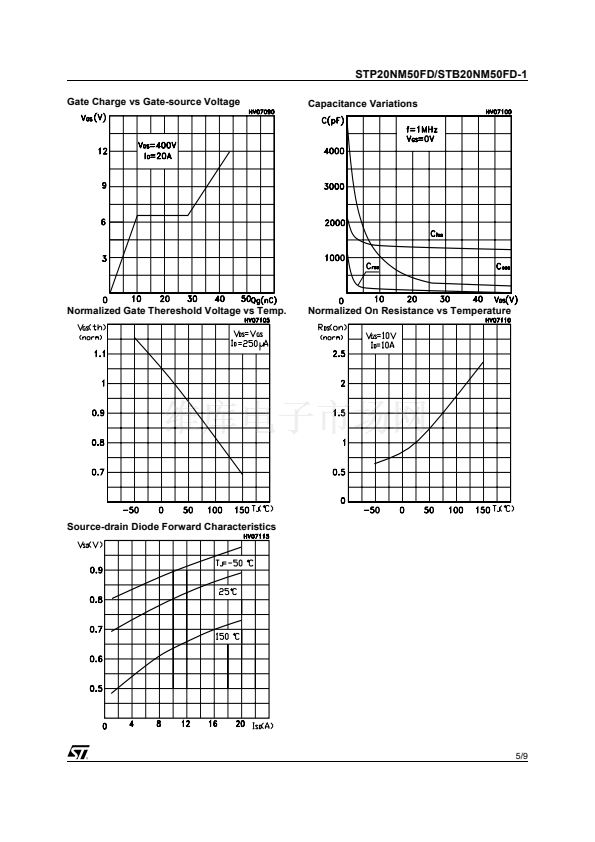

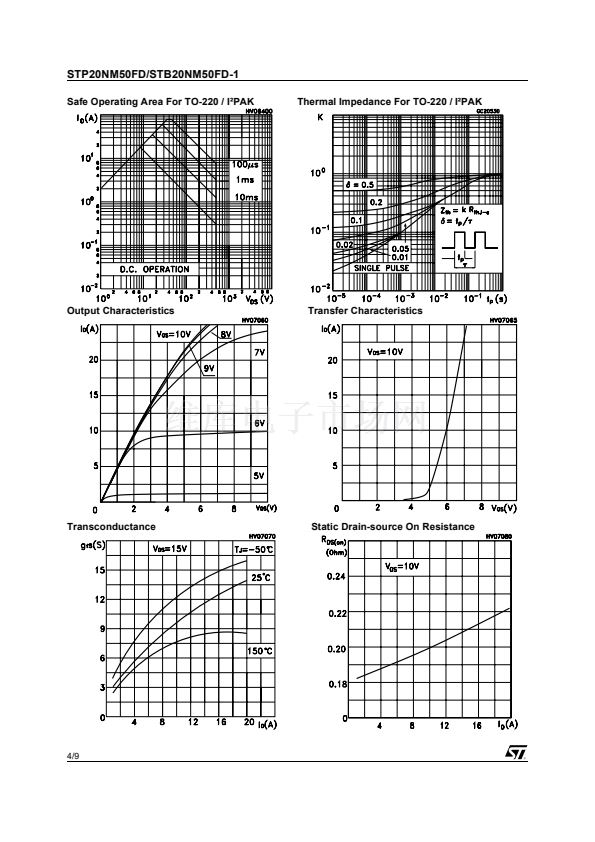

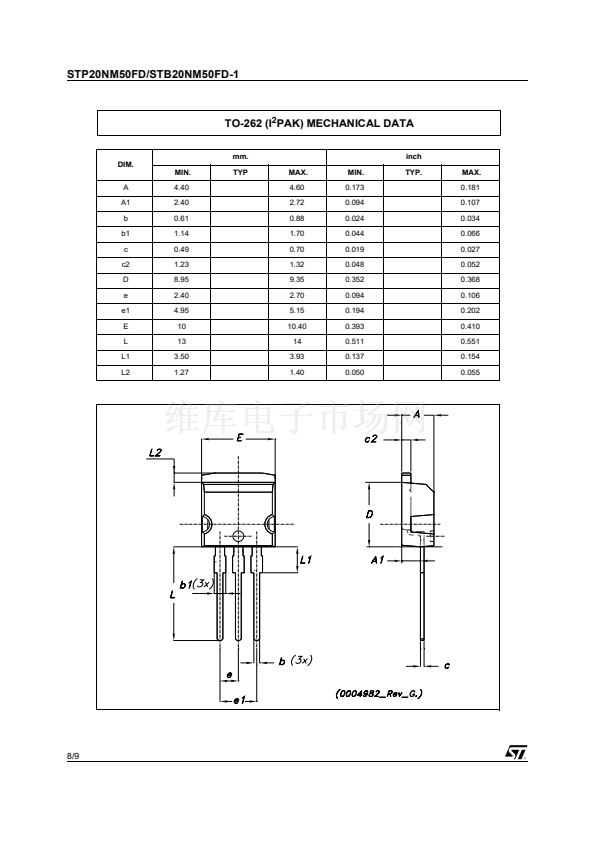

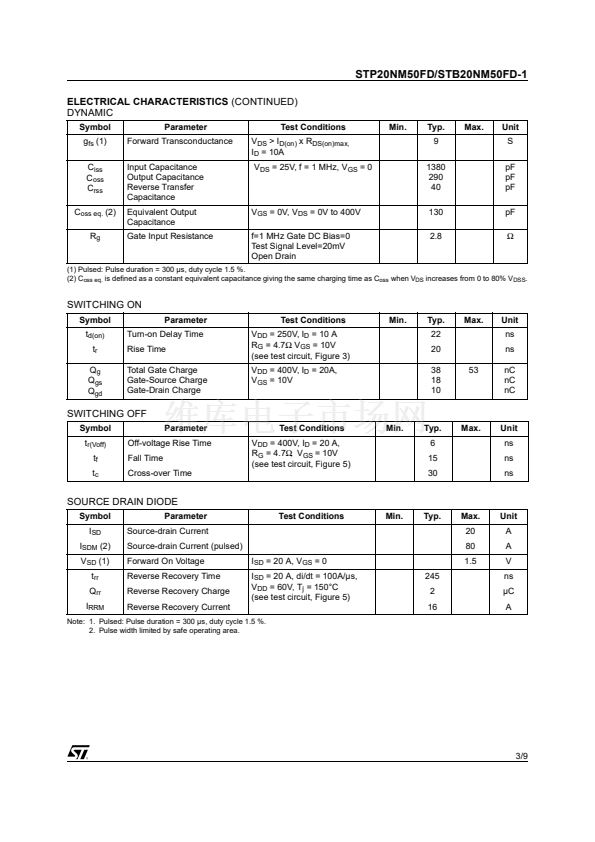

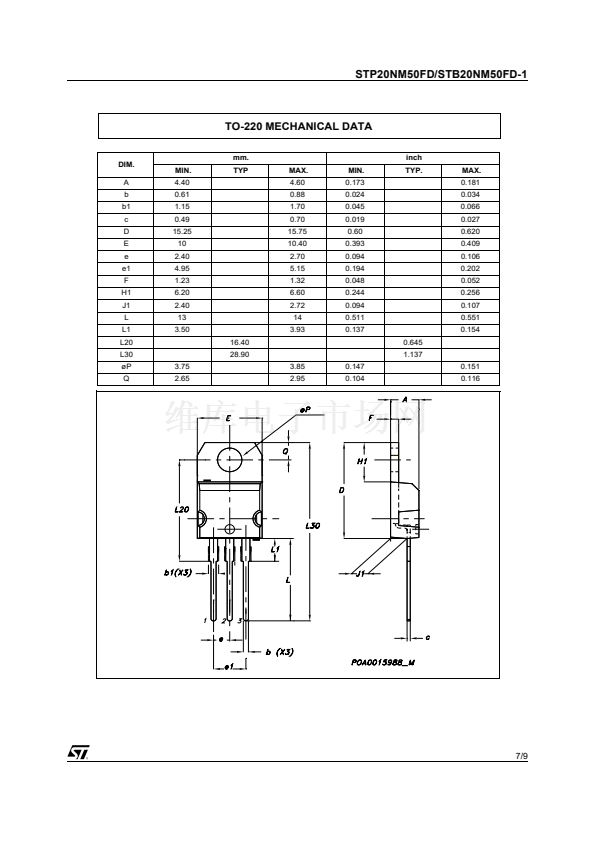

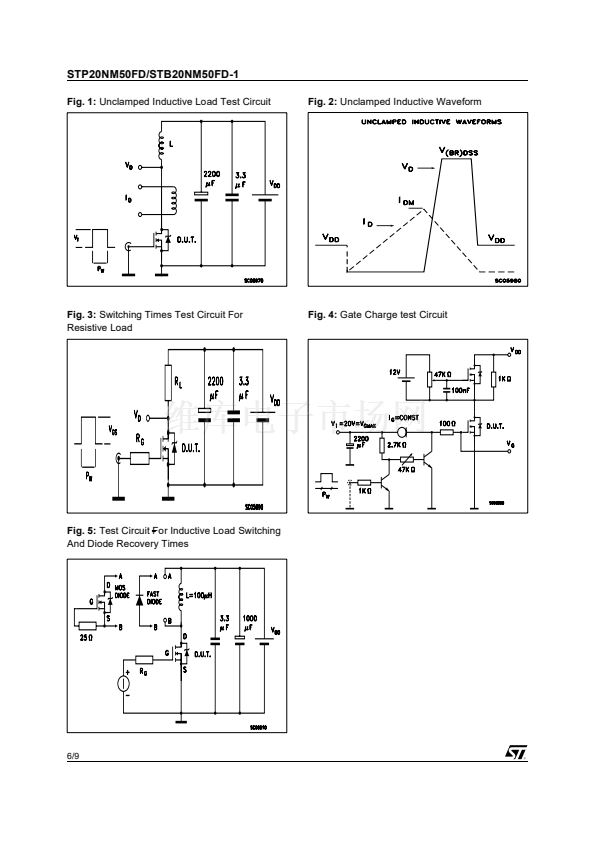

1/9

其它有關文件
STP20NM50FD View All Specifications
標準包裝
50
類別
分離式半導體產品
家庭
FET - 單
系列
FDmesh™
FET 型
MOSFET N 通道，金屬氧化物
FET 特點
標準型
漏極至源極電壓(Vdss)
500V
電流 - 連續漏極(Id) @ 25° C
20A
開態Rds（最大）@ Id, Vgs @ 25° C
250 毫歐 @ 10A，10V
Id 時的 Vgs(th)（最大）
5V @ 250µA
閘電荷(Qg) @ Vgs
53nC @ 10V
輸入電容 (Ciss) @ Vds
1380pF @ 25V
功率 - 最大
192W
安裝類型
通孔
封裝/外殼
TO-220-3
供應商設備封裝
TO-220AB
包裝
管件
其它名稱
497-6739-5STP20NM50FD-ND
