STP20NK50Z Datasheet

IC型號：
STP20NK50Z
PDF描述：
N-CHANNEL 500V - 0.23ohm - 20A TO-220/TO-247 Zener-Protected...
文件大?。?/label>
136.01KB
PDF頁數：
7頁
芯片廠家：
STMICROELECTRONICS

閱覽下載糾錯 0

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

STP20NK50Z - STW20NK50Z

N-CHANNEL 500V - 0.23鈩?- 20A TO-220/TO-247

Zener-Protected SuperMESH鈩ower MOSFET

TARGET DATA

TYPE

STP20NK50Z

STW20NK50Z

DSS

500 V

DS(on)

< 0.27

鈩?/div>

< 0.27

鈩?/div>

20 A

190 W

TYPICAL R

(on) = 0.23

鈩?/div>

EXTREMELY HIGH dv/dt CAPABILITY

100% AVALANCHE TESTED

GATE CHARGE MINIMIZED

VERY LOW INTRINSIC CAPACITANCES

VERY GOOD MANUFACTURING

REPEATIBILITY

TO-220

TO-247

DESCRIPTION

The SuperMESH鈩?series is obtained through an

extreme optimization of ST鈥檚 well established strip-

based PowerMESH鈩?layout. In addition to pushing

on-resistance significantly down, special care is tak-

en to ensure a very good dv/dt capability for the

most demanding applications. Such series comple-

ments ST full range of high voltage MOSFETs in-

cluding revolutionary MDmesh鈩?products.

INTERNAL SCHEMATIC DIAGRAM

APPLICATIONS

HIGH CURRENT, HIGH SPEED SWITCHING

IDEAL FOR OFF-LINE POWER SUPPLIES,

ADAPTORS AND PFC

ORDERING INFORMATION

SALES TYPE

STP20NK50Z

STW20NK50Z

MARKING

P20NK50Z

W20NK50Z

PACKAGE

TO-220

TO-247

PACKAGING

TUBE

July 2003

1/7

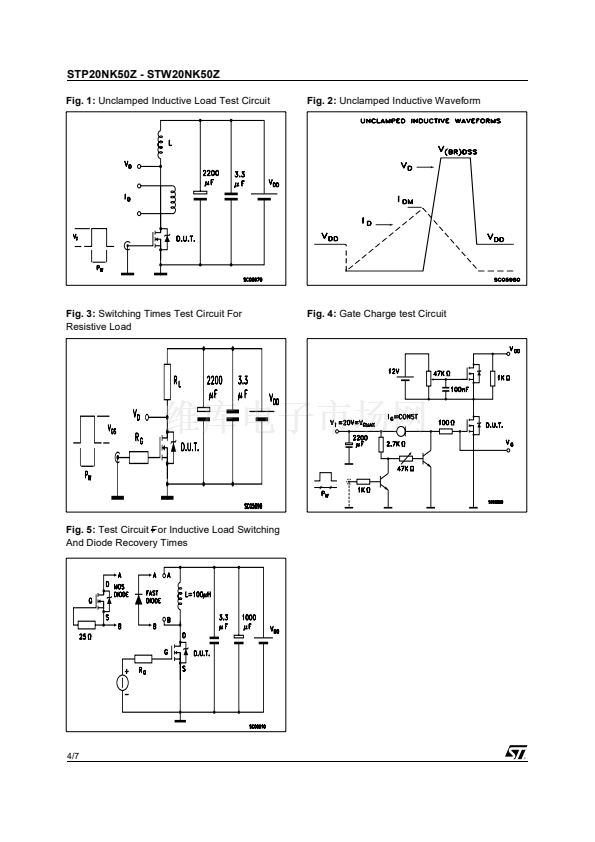

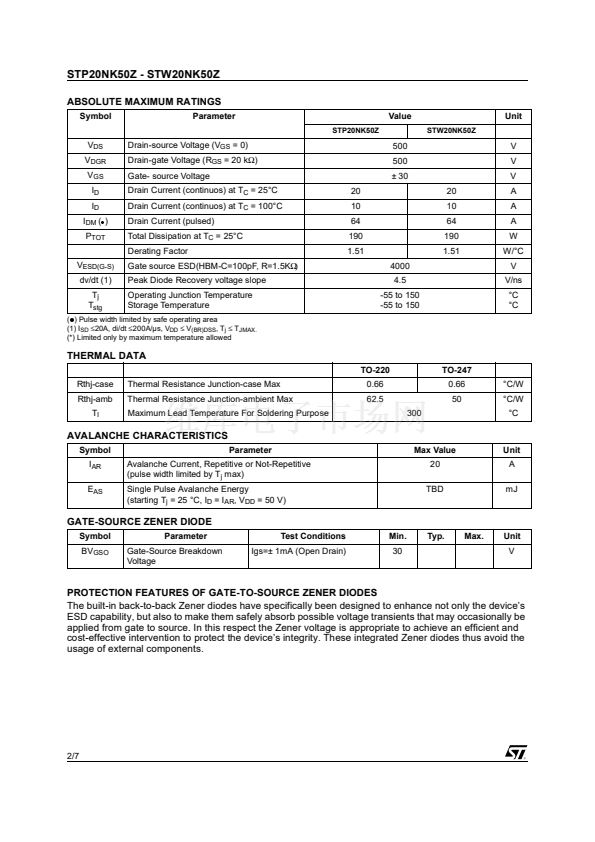

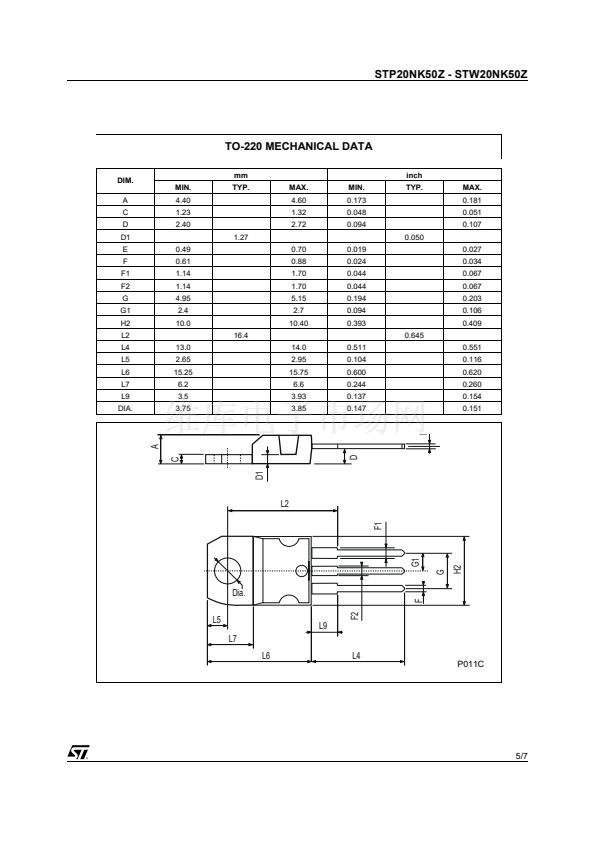

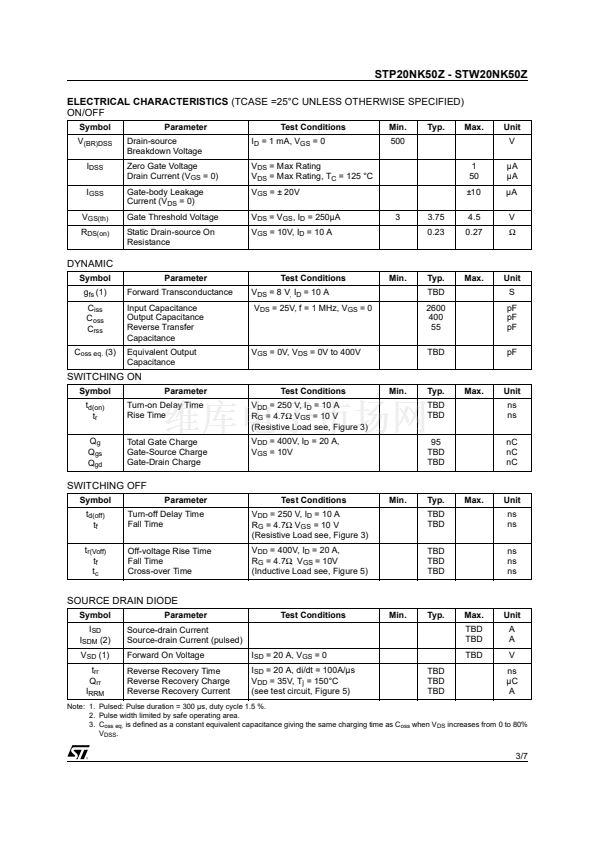

其它有關文件
STP20NK50Z View All Specifications
標準包裝
50
類別
分離式半導體產品
家庭
FET - 單
系列
STripFET™
FET 型
MOSFET N 通道，金屬氧化物
FET 特點
標準型
漏極至源極電壓(Vdss)
500V
電流 - 連續漏極(Id) @ 25° C
17A
開態Rds（最大）@ Id, Vgs @ 25° C
270 毫歐 @ 8.5A，10V
Id 時的 Vgs(th)（最大）
4.5V @ 100µA
閘電荷(Qg) @ Vgs
119nC @ 10V
輸入電容 (Ciss) @ Vds
2600pF @ 25V
功率 - 最大
190W
安裝類型
通孔
封裝/外殼
TO-220-3
供應商設備封裝
TO-220AB
包裝
管件
其它名稱
497-7515-5STP20NK50Z-ND
