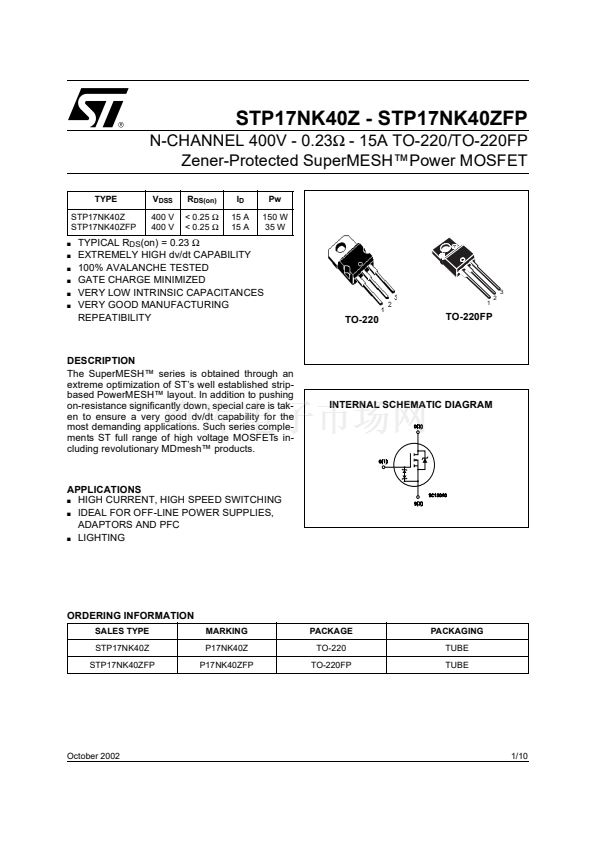

STP17NK40Z - STP17NK40ZFP

N-CHANNEL 400V - 0.23鈩?- 15A TO-220/TO-220FP

Zener-Protected SuperMESH鈩ower MOSFET

TYPE

STP17NK40Z

STP17NK40ZFP

DSS

400 V

DS(on)

< 0.25

鈩?/div>

< 0.25

鈩?/div>

15 A

150 W

35 W

TYPICAL R

(on) = 0.23

鈩?/div>

EXTREMELY HIGH dv/dt CAPABILITY

100% AVALANCHE TESTED

GATE CHARGE MINIMIZED

VERY LOW INTRINSIC CAPACITANCES

VERY GOOD MANUFACTURING

REPEATIBILITY

TO-220

TO-220FP

DESCRIPTION

The SuperMESH鈩?series is obtained through an

extreme optimization of ST鈥檚 well established strip-

based PowerMESH鈩?layout. In addition to pushing

on-resistance significantly down, special care is tak-

en to ensure a very good dv/dt capability for the

most demanding applications. Such series comple-

ments ST full range of high voltage MOSFETs in-

cluding revolutionary MDmesh鈩?products.

INTERNAL SCHEMATIC DIAGRAM

APPLICATIONS

HIGH CURRENT, HIGH SPEED SWITCHING

IDEAL FOR OFF-LINE POWER SUPPLIES,

ADAPTORS AND PFC

LIGHTING

ORDERING INFORMATION

SALES TYPE

STP17NK40Z

STP17NK40ZFP

MARKING

P17NK40Z

P17NK40ZFP

PACKAGE

TO-220

TO-220FP

PACKAGING

TUBE

October 2002

1/10
