STP10NK80ZFP Datasheet

IC型號：
STP10NK80ZFP
PDF描述：
N-CHANNEL 800V - 0.78ohm - 9A TO-220/TO-220FP/TO-247 Zener-P...
文件大?。?/label>
460.55KB
PDF頁數：
11頁
芯片廠家：
STMICROELECTRONICS

閱覽下載糾錯 0

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

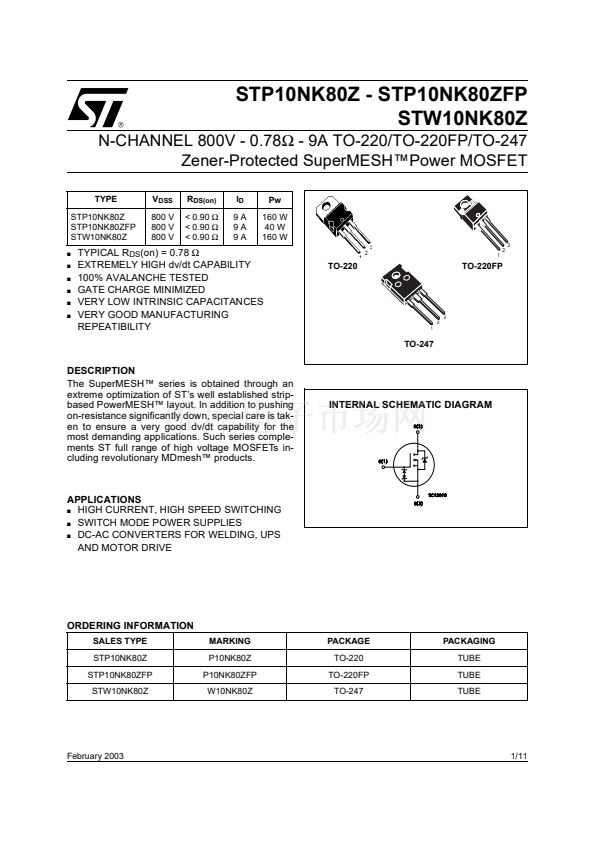

STP10NK80Z - STP10NK80ZFP

STW10NK80Z

N-CHANNEL 800V - 0.78鈩?- 9A TO-220/TO-220FP/TO-247

Zener-Protected SuperMESH鈩ower MOSFET

TYPE

STP10NK80Z

STP10NK80ZFP

STW10NK80Z

DSS

800 V

DS(on)

< 0.90

鈩?/div>

< 0.90

鈩?/div>

< 0.90

鈩?/div>

160 W

40 W

160 W

TYPICAL R

(on) = 0.78

鈩?/div>

EXTREMELY HIGH dv/dt CAPABILITY

100% AVALANCHE TESTED

GATE CHARGE MINIMIZED

VERY LOW INTRINSIC CAPACITANCES

VERY GOOD MANUFACTURING

REPEATIBILITY

TO-220

TO-220FP

TO-247

DESCRIPTION

The SuperMESH鈩?series is obtained through an

extreme optimization of ST鈥檚 well established strip-

based PowerMESH鈩?layout. In addition to pushing

on-resistance significantly down, special care is tak-

en to ensure a very good dv/dt capability for the

most demanding applications. Such series comple-

ments ST full range of high voltage MOSFETs in-

cluding revolutionary MDmesh鈩?products.

INTERNAL SCHEMATIC DIAGRAM

APPLICATIONS

HIGH CURRENT, HIGH SPEED SWITCHING

SWITCH MODE POWER SUPPLIES

DC-AC CONVERTERS FOR WELDING, UPS

AND MOTOR DRIVE

ORDERING INFORMATION

SALES TYPE

STP10NK80Z

STP10NK80ZFP

STW10NK80Z

MARKING

P10NK80Z

P10NK80ZFP

W10NK80Z

PACKAGE

TO-220

TO-220FP

TO-247

PACKAGING

TUBE

February 2003

1/11

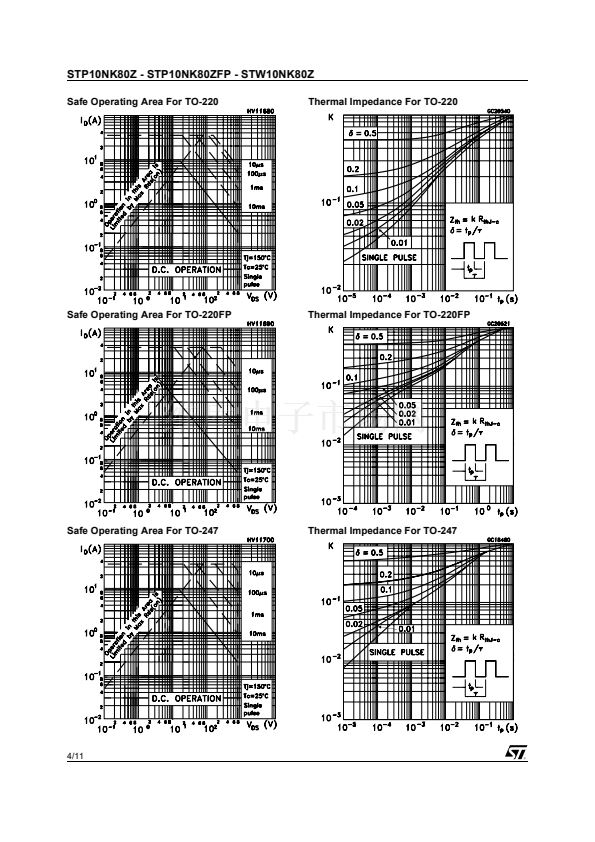

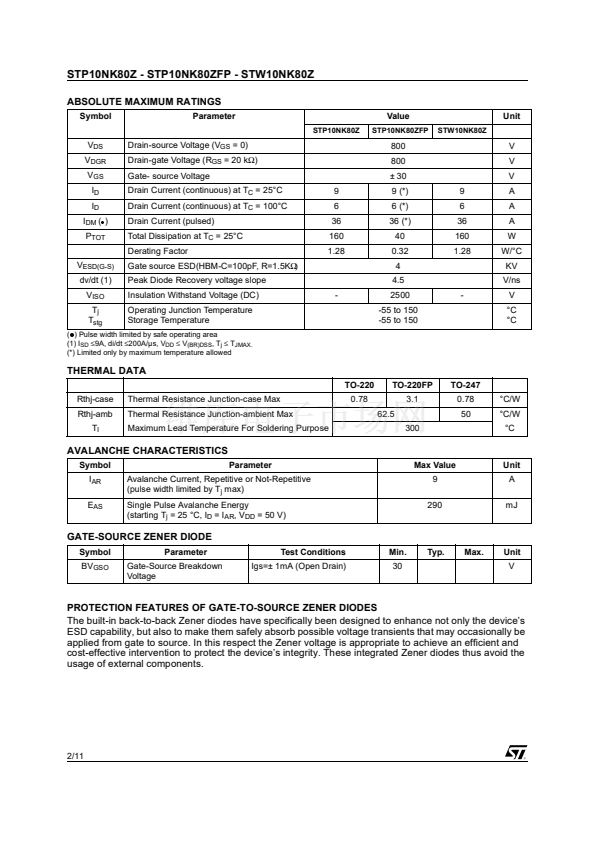

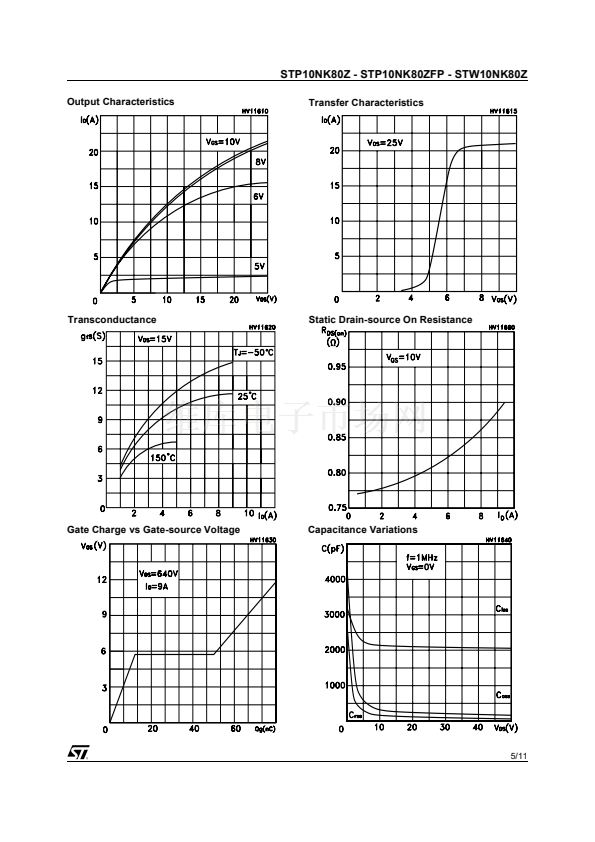

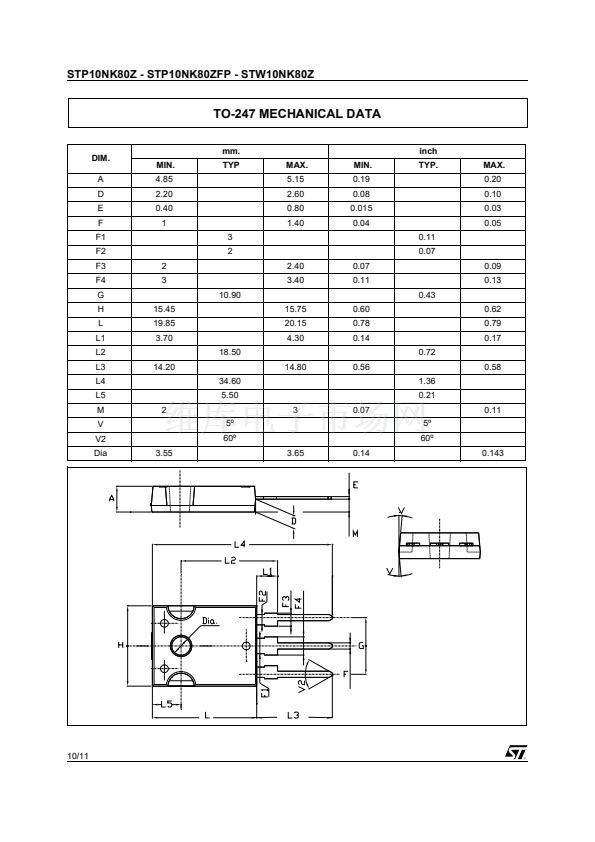

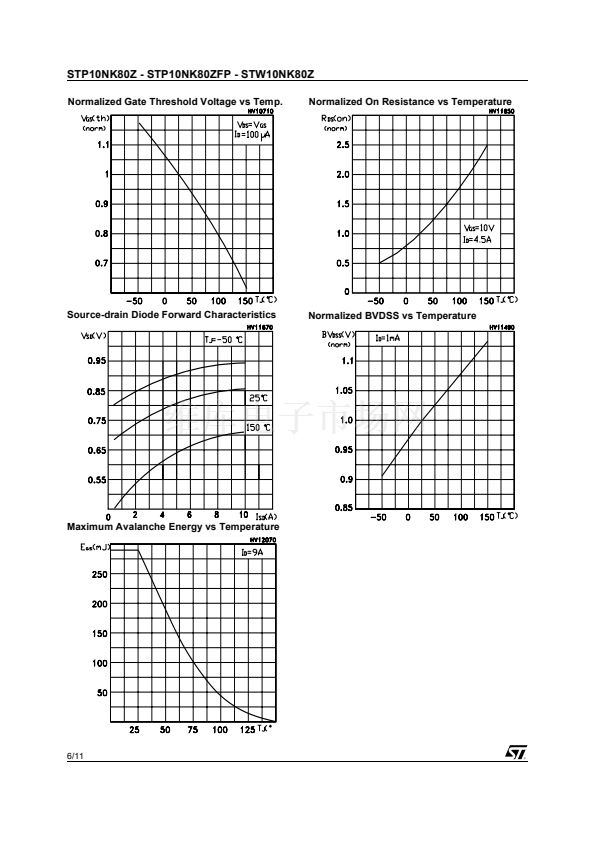

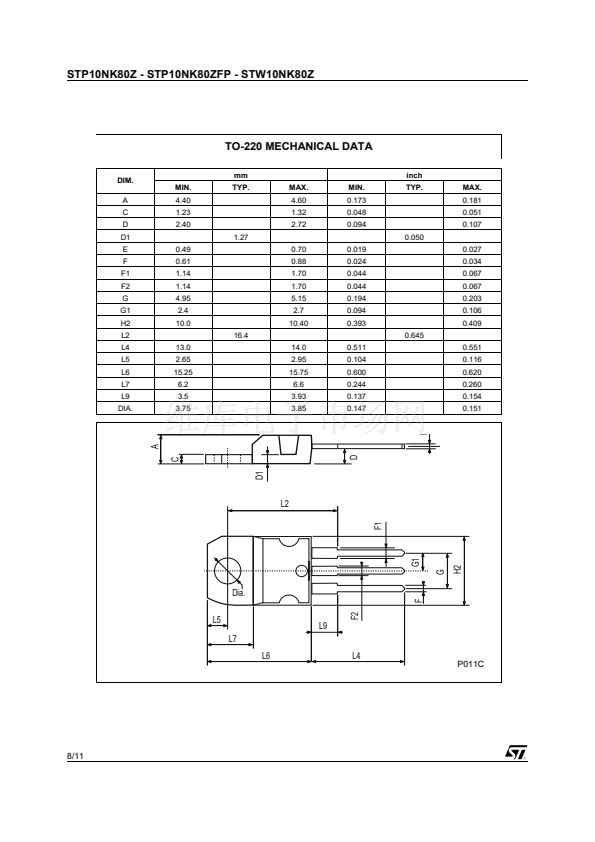

其它有關文件
STP10NK80ZFP View All Specifications
標準包裝
50
類別
分離式半導體產品
家庭
FET - 單
系列
SuperMESH™
FET 型
MOSFET N 通道，金屬氧化物
FET 特點
標準型

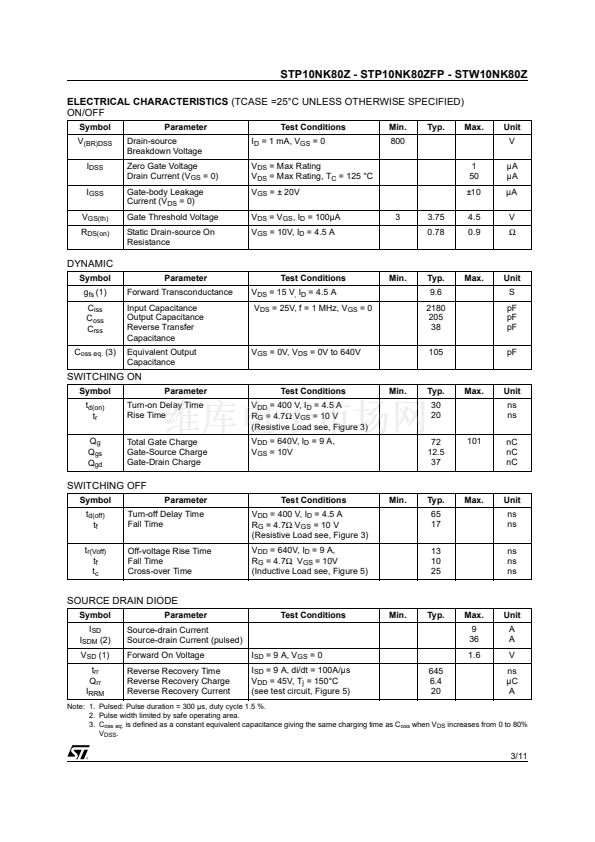

漏極至源極電壓(Vdss)
800V
電流 - 連續漏極(Id) @ 25° C
9A
開態Rds（最大）@ Id, Vgs @ 25° C
900 毫歐 @ 4.5A，10V
Id 時的 Vgs(th)（最大）
4.5V @ 100µA
閘電荷(Qg) @ Vgs
72nC @ 10V
輸入電容 (Ciss) @ Vds
2180pF @ 25V
功率 - 最大
40W
安裝類型
通孔
封裝/外殼
TO-220-3 整包
供應商設備封裝
TO-220FP
包裝
管件
配用
497-6416-ND - BOARD EVAL L5991/STP10NK60Z
其它名稱
497-5972-5
