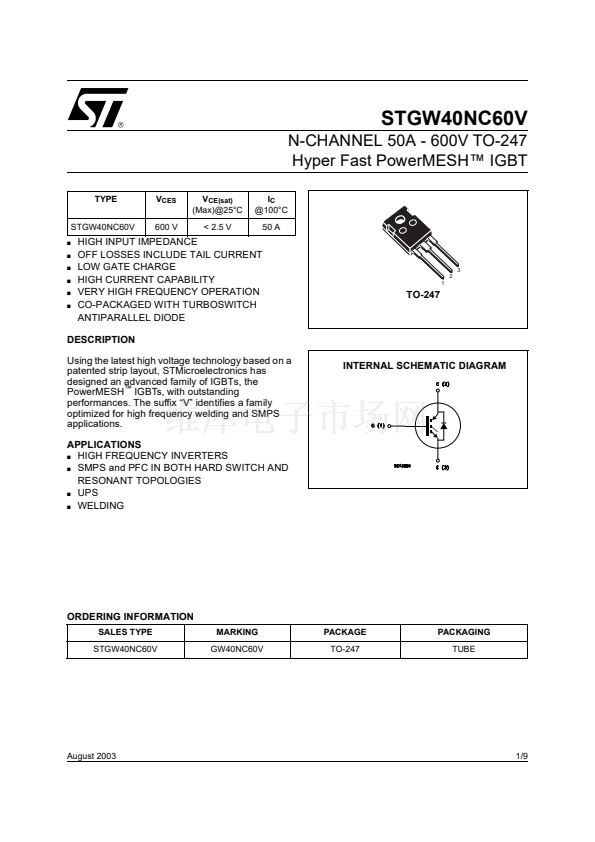

STGW40NC60V
N-CHANNEL 50A - 600V TO-247
Hyper Fast PowerMESH鈩?IGBT
TYPE
STGW40NC60V
s
s
s
s
s
s
V
CES
600 V
V
CE(sat)
(Max)@25擄C
< 2.5 V
I
C
@100擄C
50 A
HIGH INPUT IMPEDANCE
OFF LOSSES INCLUDE TAIL CURRENT
LOW GATE CHARGE
HIGH CURRENT CAPABILITY
VERY HIGH FREQUENCY OPERATION
CO-PACKAGED WITH TURBOSWITCH
ANTIPARALLEL DIODE
3
2
1
TO-247
DESCRIPTION
Using the latest high voltage technology based on a
patented strip layout, STMicroelectronics has
designed an advanced family of IGBTs, the
PowerMESH
鈩?/div>
IGBTs, with outstanding
performances. The suffix 鈥淰鈥?identifies a family
optimized for high frequency welding and SMPS
applications.
APPLICATIONS
s
HIGH FREQUENCY INVERTERS
s
SMPS and PFC IN BOTH HARD SWITCH AND
RESONANT TOPOLOGIES
s
UPS
s
WELDING
INTERNAL SCHEMATIC DIAGRAM
ORDERING INFORMATION
SALES TYPE
STGW40NC60V
MARKING
GW40NC60V
PACKAGE
TO-247
PACKAGING
TUBE
August 2003
1/9
