STD7NB20T4 Datasheet

  • STD7NB20T4

  • TRANSISTOR | MOSFET | N-CHANNEL | 200V V(BR)DSS | 7A I(D) | ...

  • 10頁

  • ETC

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

STD7NB20
STD7NB20-1
N-CHANNEL 200V - 0.3鈩?- 7A DPAK/IPAK
PowerMESH鈩?MOSFET
TYPE
STD7NB20
STD7NB20-1
s
s
s
s
s
s
V
DSS
200 V
200 V
R
DS(on)
< 0.40
鈩?/div>
< 0.40
鈩?/div>
I
D
7A
7A
TYPICAL R
DS
(on) = 0.3
鈩?/div>
EXTREMELY HIGH dv/dt CAPABILITY
100% AVALANCHE TESTED
VERY LOW INTRINSIC CAPACITANCES
GATE CHARGE MINIMIZED

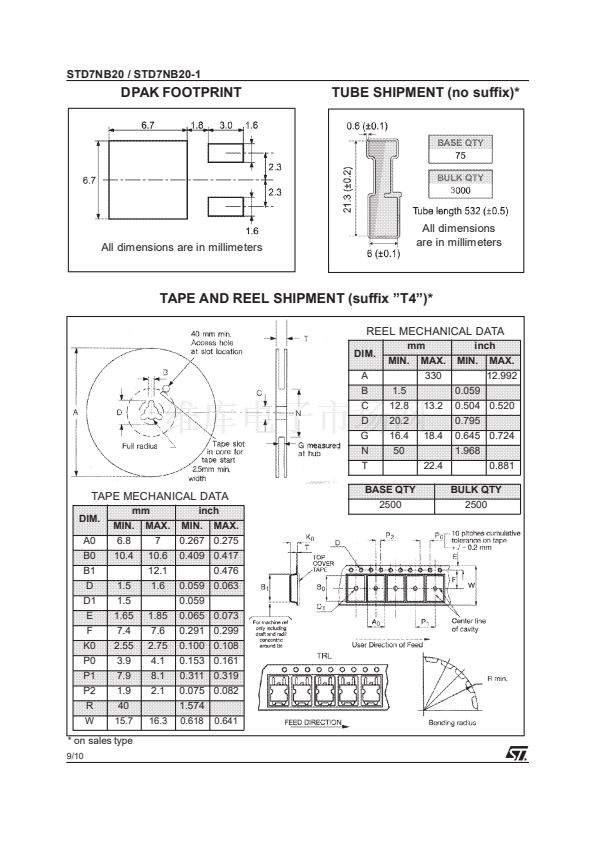

ADD SUFFIX 鈥淭4鈥?FOR ORDERING IN TAPE &
REEL
3
1
DPAK
TO-252
IPAK
TO-251
1
3
2
DESCRIPTION
Using the latest high voltage MESH OVERLAY鈩?/div>
process, STMicroelectronics has designed an ad-
vanced family of power MOSFETs with outstanding
performances. The new patent pending strip layout
coupled with the Company鈥檚 proprieraty edge termi-
nation structure, gives the lowest R
DS(on)
per area,
exceptional avalanche and dv/dt capabilities and
unrivalled gate charge and switching characteris-
tics.
INTERNAL SCHEMATIC DIAGRAM
APPLICATIONS
s
SWITH MODE POWER SUPPLIES (SMPS)
s
DC-DC CONVERTERS FOR TELECOM,
INDUSTRIAL, AND LIGHTING EQUIPMENT
ABSOLUTE MAXIMUM RATINGS
Symbol
V
DS
V
DGR
V
GS
I
D
I
D
I
DM
(
l
)
P
TOT
dv/dt (1)
T
stg
T
j
Parameter
Drain-source Voltage (V
GS
= 0)
Drain-gate Voltage (R
GS
= 20 k鈩?
Gate- source Voltage
Drain Current (continuos) at T
C
= 25擄C
Drain Current (continuos) at T
C
= 100擄C
Drain Current (pulsed)
Total Dissipation at T
C
= 25擄C
Derating Factor
Peak Diode Recovery voltage slope
Storage Temperature
Max. Operating Junction Temperature
Value
200
200
鹵
30
7
5
28
55
0.44
5.5
鈥?65 to 150
150
(1) I
SD
鈮?/div>
7A, di/dt鈮?00 A/碌s, V
DD
鈮?/div>
V
(BR)DSS
, Tj鈮
jMAX
Unit
V
V
V
A
A
A
W
W/擄C
V/ns
擄C
擄C
(鈥?Pulse width limited by safe operating area
July 2002
1/10
