STD40NF10 Datasheet

IC型號：
STD40NF10
PDF描述：
N-CHANNEL 100V - 0.024 OHM - 50A TO-220/D2PAK/DPAK LOW GATE ...
文件大?。?/label>
687.17KB
PDF頁數：
13頁
芯片廠家：
ETC

閱覽下載糾錯 0

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

STP40NF10

STD40NF10 - STB40NF10

N-CHANNEL 100V - 0.024鈩?- 50A TO-220/DPAK/D

PAK

LOW GATE CHARGE STripFET鈩?II POWER MOSFET

TYPE

STP40NF10

STD40NF10

STB40NF10

DSS

100 V

DS(on)

< 0.028

鈩?/div>

< 0.028

鈩?/div>

< 0.028

鈩?/div>

50 A

TYPICAL R

(on) = 0.024鈩?/div>

EXCEPTIONAL dv/dt CAPABILITY

100% AVALANCHE TESTED

APPLICATION ORIENTED

CHARACTERIZATION

ADD SUFFIX 鈥淭4鈥?FOR ORDERING IN TAPE &

REEL

TO-220

DPAK

PAK

DESCRIPTION

This Power MOSFET series realized with STMicro-

electronics unique STripFET process has specifical-

ly been designed to minimize input capacitance and

gate charge. It is therefore suitable as primary

switch in advanced high-efficiency isolated DC-DC

converters for Telecom and Computer application. It

is also intended for any application with low gate

charge drive requirements.

INTERNAL SCHEMATIC DIAGRAM

APPLICATIONS

HIGH-EFFICIENCY DC-DC CONVERTERS

HIGH-CURRENT SWITCHING APPLICATIONS

ORDERING INFORMATION

SALES TYPE

STP40NF10

STD40NF10T4

STB40NF10T4

MARKING

P40NF10

D40NF10

B40NF10

PACKAGE

TO-220

DPAK

D虜PAK

PACKAGING

TUBE

TAPE & REEL

October 2003

1/13

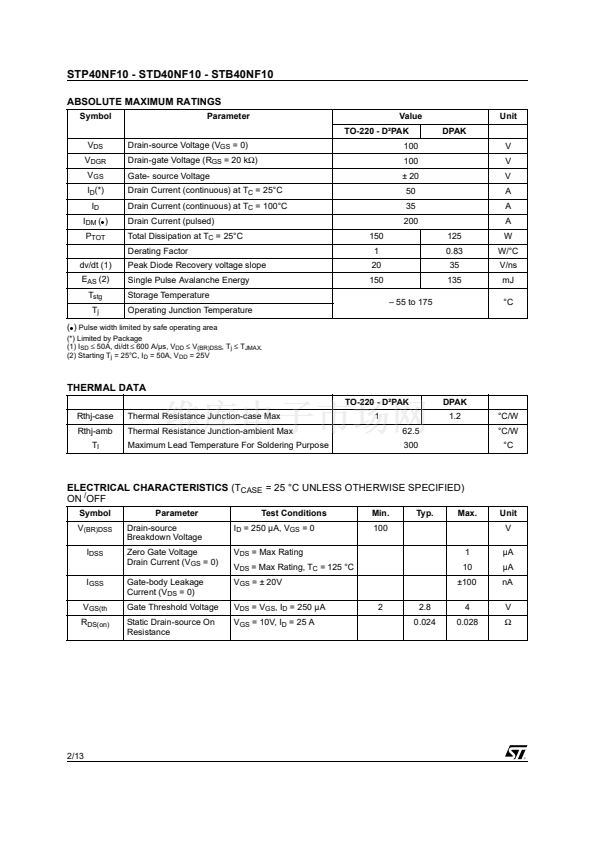

其它有關文件
STD40NF10 View All Specifications
標準包裝
1
類別
分離式半導體產品
家庭
FET - 單
系列
STripFET™
FET 型
MOSFET N 通道，金屬氧化物
FET 特點
標準型
漏極至源極電壓(Vdss)
100V
電流 - 連續漏極(Id) @ 25° C
50A
開態Rds（最大）@ Id, Vgs @ 25° C
28 毫歐 @ 25A，10V
Id 時的 Vgs(th)（最大）
4V @ 250µA
閘電荷(Qg) @ Vgs
62nC @ 10V
輸入電容 (Ciss) @ Vds
2180pF @ 25V
功率 - 最大
125W
安裝類型
表面貼裝
封裝/外殼
TO-252-3，DPak（2 引線+接片），SC-63
供應商設備封裝
D-Pak
包裝
Digi-Reel?
其它名稱
497-7969-6
