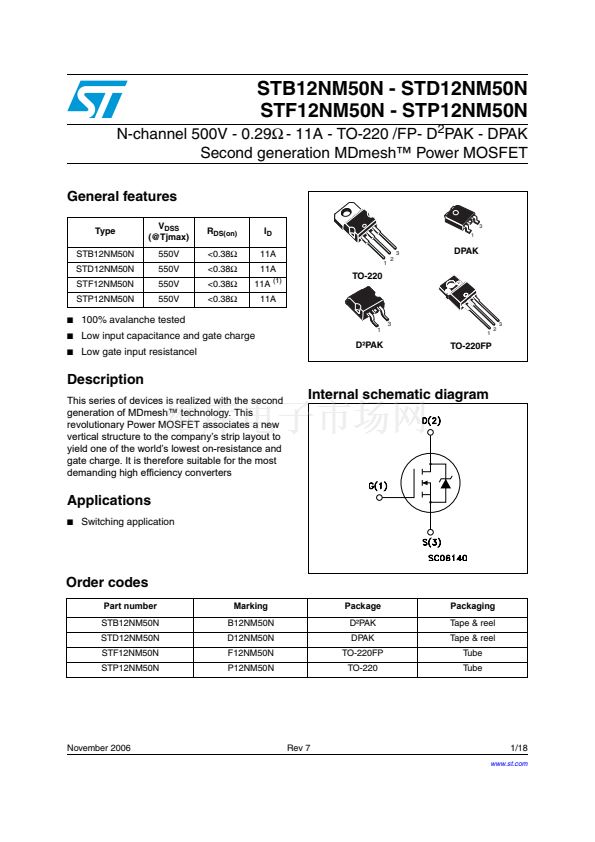

STB12NM50N - STD12NM50N

STF12NM50N - STP12NM50N

N-channel 500V - 0.29鈩?- 11A - TO-220 /FP- D

2

PAK - DPAK

Second generation MDmesh鈩?Power MOSFET

General features

Type

STB12NM50N

STD12NM50N

STF12NM50N

STP12NM50N

鈻?/div>

V

DSS

(@Tjmax)

550V

R

DS(on)

<0.38鈩?/div>

I

D

11A

(1)

11A

3

1

3

2

3

1

DPAK

TO-220

100% avalanche tested

Low input capacitance and gate charge

Low gate input resistancel

D虜PAK

3

1

2

TO-220FP

Description

This series of devices is realized with the second

generation of MDmesh鈩?technology. This

revolutionary Power MOSFET associates a new

vertical structure to the company鈥檚 strip layout to

yield one of the world鈥檚 lowest on-resistance and

gate charge. It is therefore suitable for the most

demanding high efficiency converters

Internal schematic diagram

Applications

鈻?/div>

Switching application

Order codes

Part number

STB12NM50N

STD12NM50N

STF12NM50N

STP12NM50N

Marking

B12NM50N

D12NM50N

F12NM50N

P12NM50N

Package

D虜PAK

DPAK

TO-220FP

TO-220

Packaging

Tape & reel

Tube

November 2006

Rev 7

1/18

www.st.com

18

其它有關文件
STB12NM50N View All Specifications
標準包裝
1
類別
分離式半導體產品
家庭
FET - 單
系列
MDmesh™
FET 型
MOSFET N 通道，金屬氧化物
FET 特點
標準型
漏極至源極電壓(Vdss)
500V
電流 - 連續漏極(Id) @ 25° C
11A
開態Rds（最大）@ Id, Vgs @ 25° C
380 毫歐 @ 5.5A，10V
Id 時的 Vgs(th)（最大）
4V @ 250µA
閘電荷(Qg) @ Vgs
30nC @ 10V
輸入電容 (Ciss) @ Vds
940pF @ 50V
功率 - 最大
100W
安裝類型
表面貼裝
封裝/外殼
TO-263-3，D²Pak（2 引線+接片），TO-263AB
供應商設備封裝
D2PAK
包裝
Digi-Reel?
其它名稱
497-5781-6
