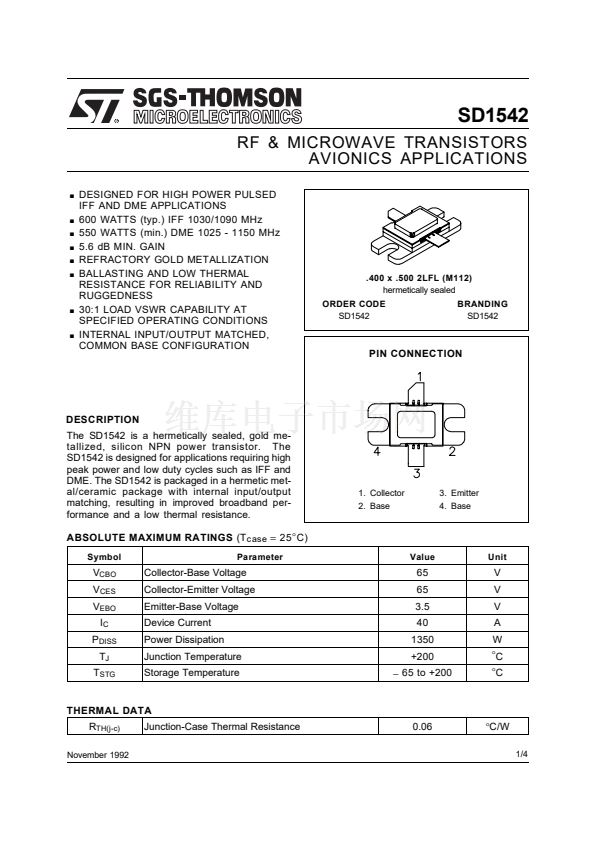

SD1542
RF & MICROWAVE TRANSISTORS
AVIONICS APPLICATIONS
.
.
.
.
.
.
.
.
DESIGNED FOR HIGH POWER PULSED
IFF AND DME APPLICATIONS
600 WATTS (typ.) IFF 1030/1090 MHz
550 WATTS (min.) DME 1025 - 1150 MHz
5.6 dB MIN. GAIN
REFRACTORY GOLD METALLIZATION
BALLASTING AND LOW THERMAL
RESISTANCE FOR RELIABILITY AND
RUGGEDNESS
30:1 LOAD VSWR CAPABILITY AT
SPECIFIED OPERATING CONDITIONS
INTERNAL INPUT/OUTPUT MATCHED,
COMMON BASE CONFIGURATION

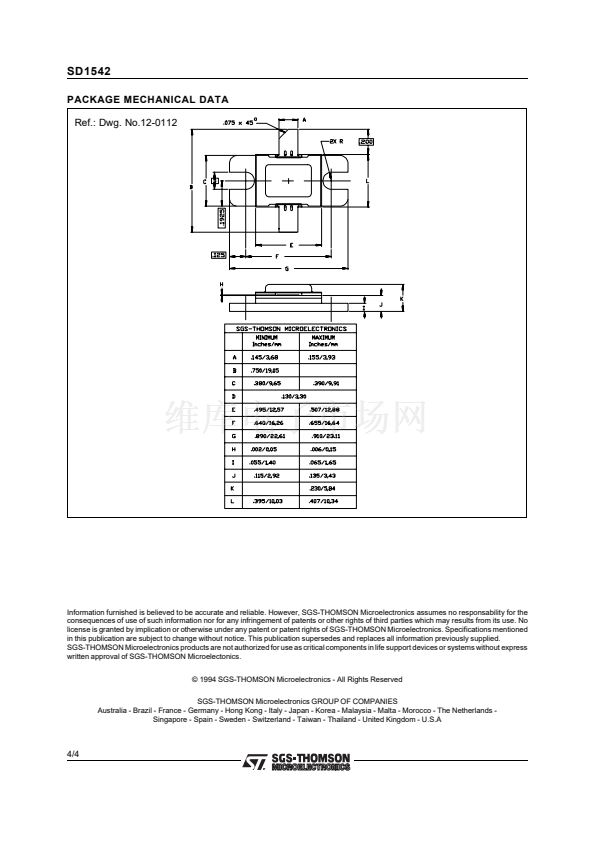

.400 x .500 2LFL (M112)
hermetically sealed
ORDER CODE
SD1542
BRANDING
SD1542
PIN CONNECTION
DESCRIPTION
The SD1542 is a hermetically sealed, gold me-
tallized, silicon NPN power transistor. The
SD1542 is designed for applications requiring high
peak power and low duty cycles such as IFF and
DME. The SD1542 is packaged in a hermetic met-
al/ceramic package with internal input/output
matching, resulting in improved broadband per-
formance and a low thermal resistance.
ABSOLUTE MAXIMUM RATINGS
(T
case
=
25
擄
C)
Symbol
Parameter
Value
Unit
1. Collector
2. Base
3. Emitter
4. Base
V
CBO
V
CES
V
EBO
I
C
P
DISS
T
J
T
STG
Collector-Base Voltage
Collector-Emitter Voltage
Emitter-Base Voltage
Device Current
Power Dissipation
Junction Temperature
Storage Temperature
65
65
3.5
40
1350
+200
鈭?/div>
65 to +200
V
V
V
A
W
擄
C
擄
C
THERMAL DATA
R
TH(j-c)
November 1992
Junction-Case Thermal Resistance
0.06
擄C/W

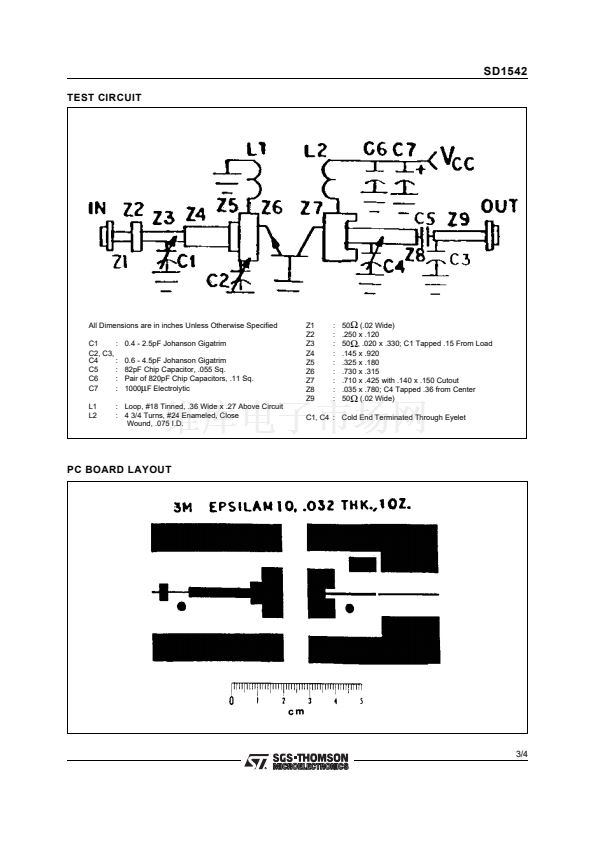

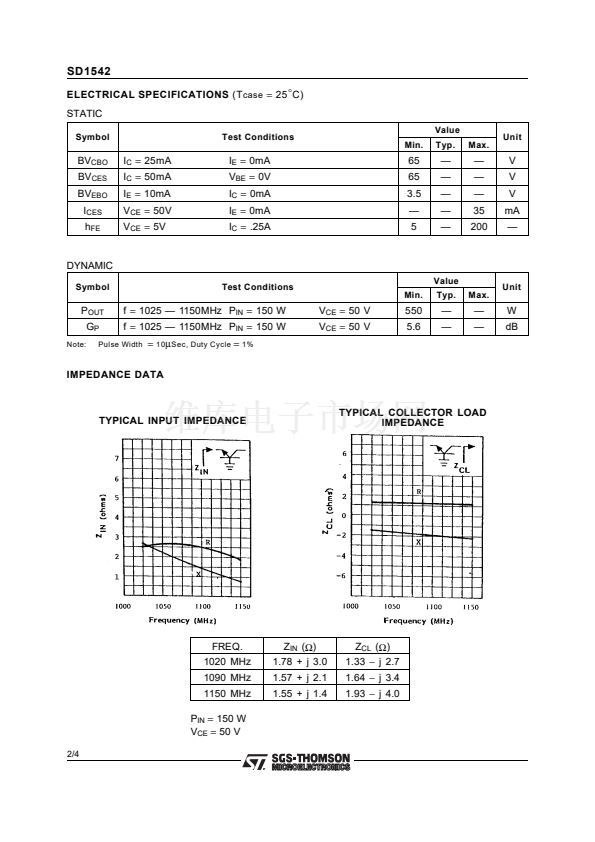

1/4
