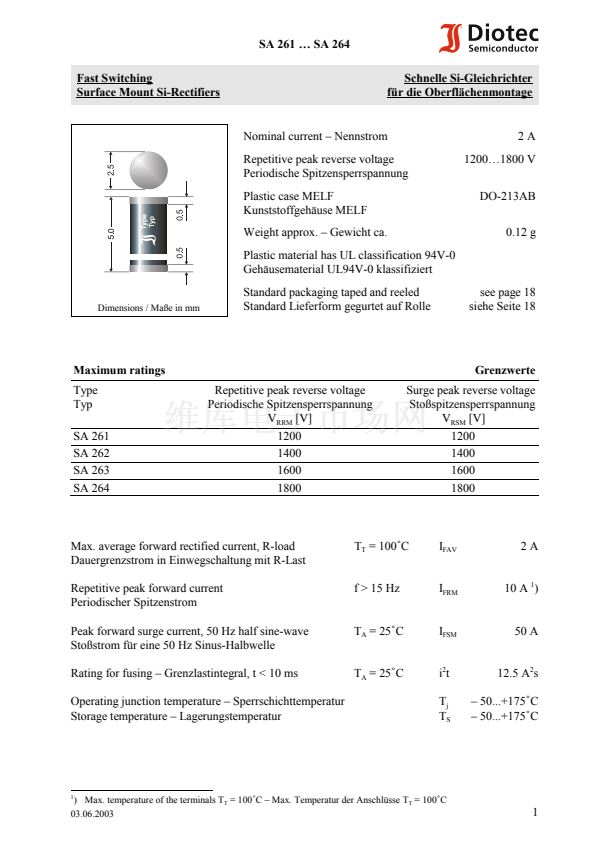

SA 261 鈥?SA 264
Fast Switching
Surface Mount Si-Rectifiers
Schnelle Si-Gleichrichter
f眉r die Oberfl盲chenmontage
Nominal current 鈥?Nennstrom
Repetitive peak reverse voltage
Periodische Spitzensperrspannung
Plastic case MELF
Kunststoffgeh盲use MELF
Weight approx. 鈥?Gewicht ca.
Plastic material has UL classification 94V-0
Geh盲usematerial UL94V-0 klassifiziert
Dimensions / Ma脽e in mm
2A
1200鈥?800 V
DO-213AB
0.12 g
Standard packaging taped and reeled
Standard Lieferform gegurtet auf Rolle
see page 18
siehe Seite 18
Maximum ratings
Type
Typ
SA 261
SA 262
SA 263
SA 264
Repetitive peak reverse voltage
Periodische Spitzensperrspannung
V
RRM
[V]
1200
1400
1600
1800
Grenzwerte
Surge peak reverse voltage
Sto脽spitzensperrspannung
V
RSM
[V]
1200
1400
1600
1800
Max. average forward rectified current, R-load
Dauergrenzstrom in Einwegschaltung mit R-Last
Repetitive peak forward current
Periodischer Spitzenstrom
Peak forward surge current, 50 Hz half sine-wave
Sto脽strom f眉r eine 50 Hz Sinus-Halbwelle
Rating for fusing 鈥?Grenzlastintegral, t < 10 ms
Operating junction temperature 鈥?Sperrschichttemperatur
Storage temperature 鈥?Lagerungstemperatur
T
T
= 100
/
C
f > 15 Hz
T
A
= 25
/
C
T
A
= 25
/
C
I
FAV
I
FRM
I
FSM
i
2
t
T
j
T
S
2A
10 A
1
)
50 A
12.5 A
2
s
鈥?50...+175
/
C
鈥?50...+175
/
C
) Max. temperature of the terminals T
T
= 100
/
C 鈥?Max. Temperatur der Anschl眉sse T
T
= 100
/
C
