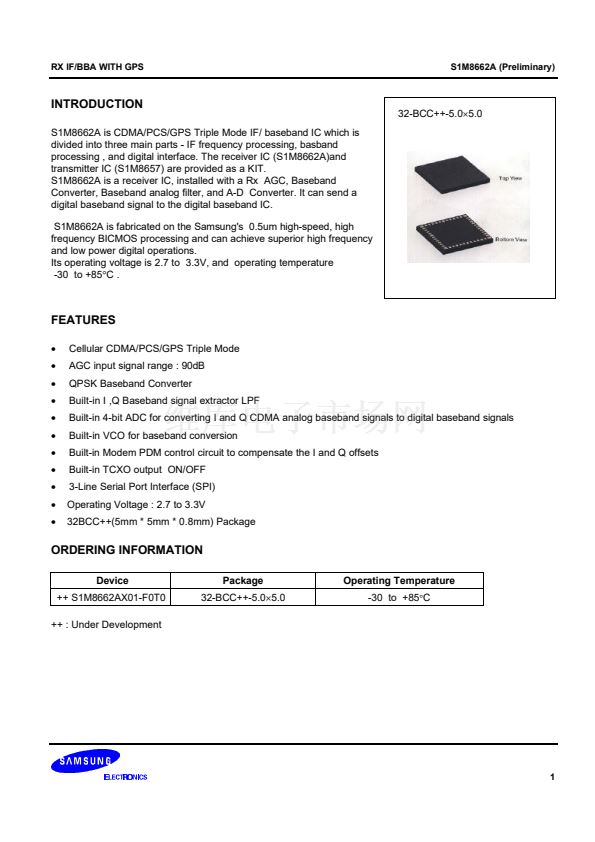

RX IF/BBA WITH GPS
S1M8662A (Preliminary)
INTRODUCTION
S1M8662A is CDMA/PCS/GPS Triple Mode IF/ baseband IC which is
divided into three main parts - IF frequency processing, basband
processing , and digital interface. The receiver IC (S1M8662A)and
transmitter IC (S1M8657) are provided as a KIT.

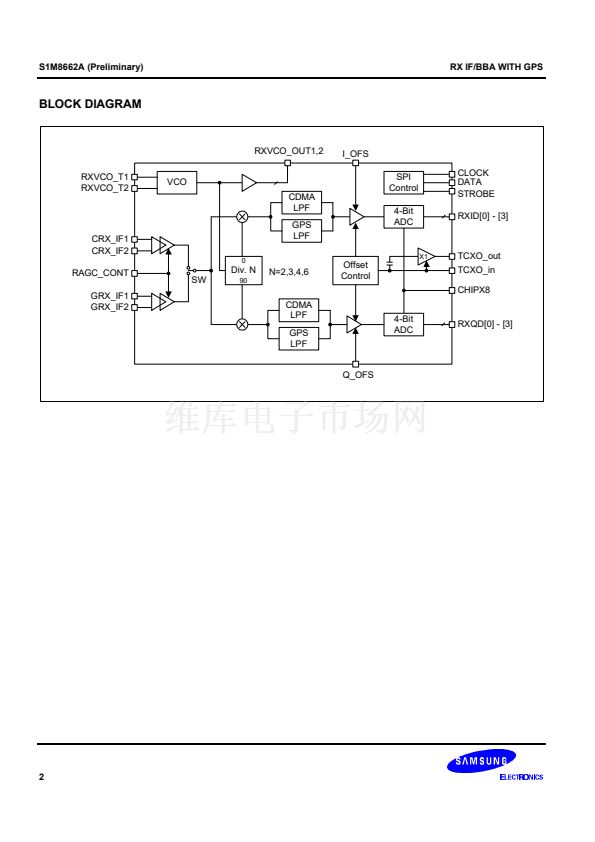

S1M8662A is a receiver IC, installed with a Rx AGC, Baseband
Converter, Baseband analog filter, and A-D Converter. It can send a
digital baseband signal to the digital baseband IC.
S1M8662A is fabricated on the Samsung's 0.5um high-speed, high
frequency BICMOS processing and can achieve superior high frequency
and low power digital operations.

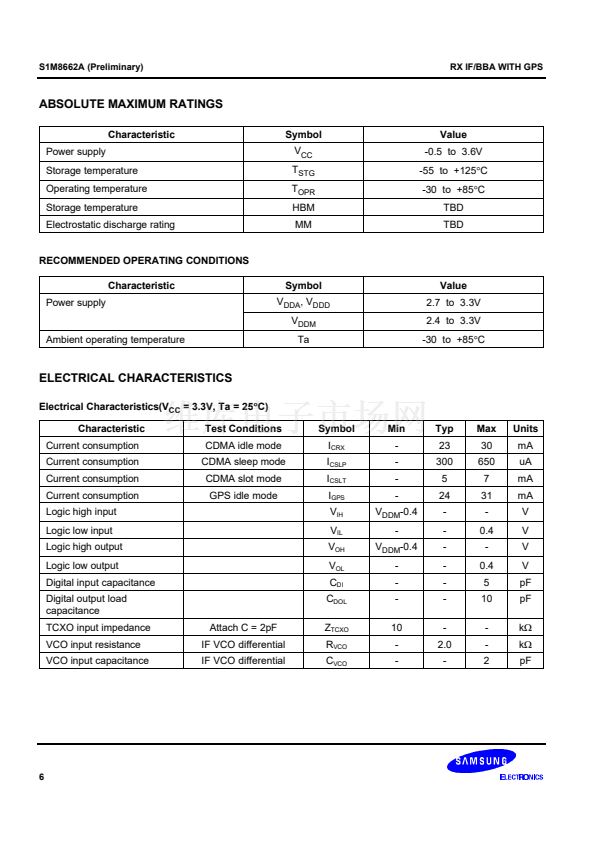

Its operating voltage is 2.7 to 3.3V, and operating temperature
-30 to +85擄C .
32-BCC++-5.0脳5.0
FEATURES
鈥?/div>
鈥?/div>
鈥?/div>
鈥?/div>
鈥?/div>
鈥?/div>
鈥?/div>
鈥?/div>
鈥?/div>
鈥?/div>
鈥?/div>
Cellular CDMA/PCS/GPS Triple Mode
AGC input signal range : 90dB
QPSK Baseband Converter
Built-in I ,Q Baseband signal extractor LPF
Built-in 4-bit ADC for converting I and Q CDMA analog baseband signals to digital baseband signals
Built-in VCO for baseband conversion
Built-in Modem PDM control circuit to compensate the I and Q offsets
Built-in TCXO output ON/OFF

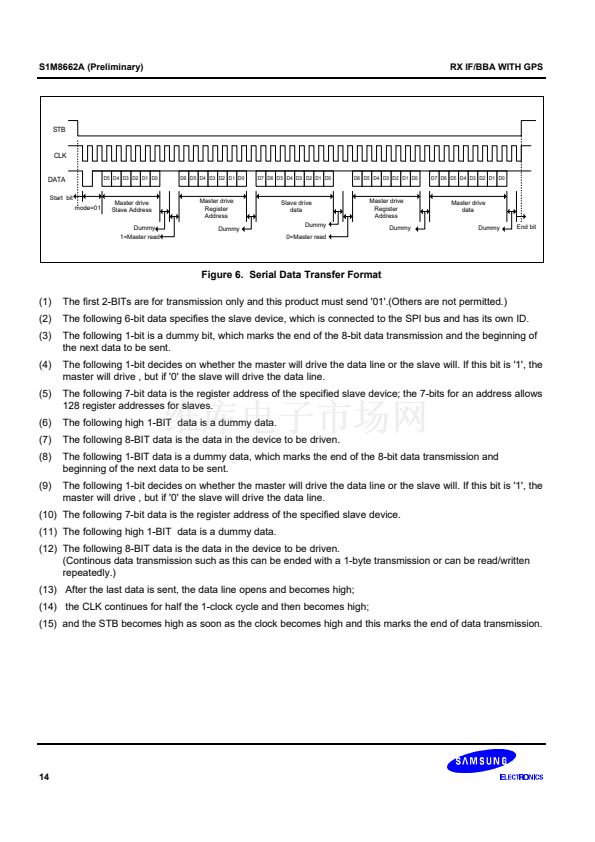

3-Line Serial Port Interface (SPI)
Operating Voltage : 2.7 to 3.3V

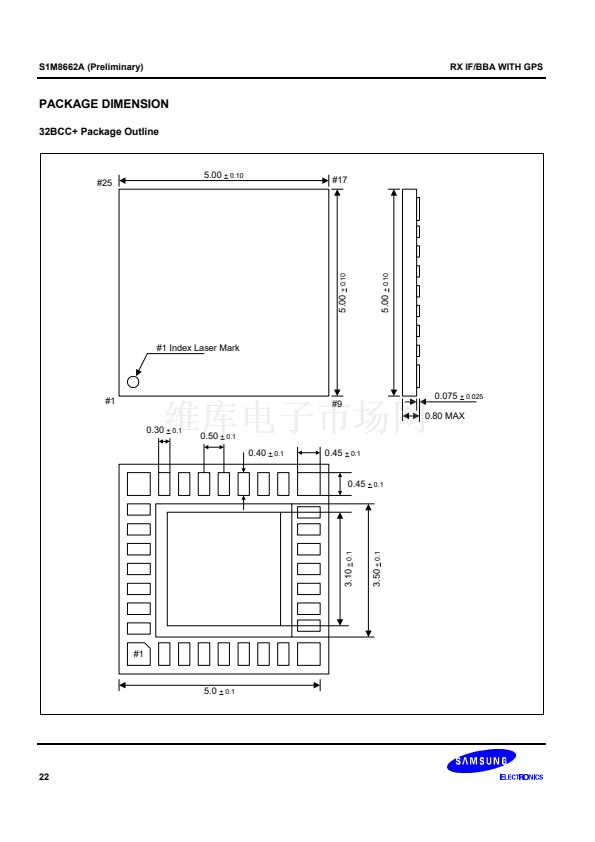

32BCC++(5mm * 5mm * 0.8mm) Package
ORDERING INFORMATION
Device
++ S1M8662AX01-F0T0
++ : Under Development
Package
32-BCC++-5.0脳5.0
Operating Temperature
-30 to +85
擄
C
1
