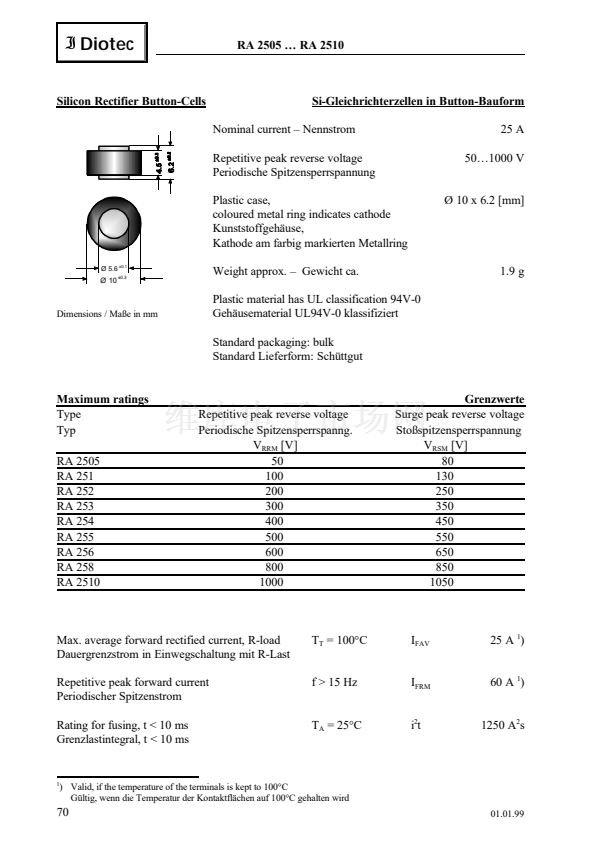

Diotec
Silicon Rectifier Button-Cells
RA 2505 鈥?RA 2510
Si-Gleichrichterzellen in Button-Bauform
Nominal current 鈥?Nennstrom
Repetitive peak reverse voltage
Periodische Spitzensperrspannung
Plastic case,
coloured metal ring indicates cathode
Kunststoffgeh盲use,
Kathode am farbig markierten Metallring
25 A
50鈥?000 V
脴 10 x 6.2 [mm]
脴 5.6
鹵0.1
脴 10
鹵0.3
Weight approx. 鈥?Gewicht ca.
Plastic material has UL classification 94V-0
Geh盲usematerial UL94V-0 klassifiziert
Standard packaging: bulk
Standard Lieferform: Sch眉ttgut
1.9 g
Dimensions / Ma脽e in mm
Maximum ratings
Type
Typ
RA 2505
RA 251
RA 252
RA 253
RA 254
RA 255
RA 256
RA 258
RA 2510
Repetitive peak reverse voltage
Periodische Spitzensperrspanng.
V
RRM
[V]
50
100
200
300
400
500
600
800
1000
Grenzwerte
Surge peak reverse voltage
Sto脽spitzensperrspannung
V
RSM
[V]
80
130
250
350
450
550
650
850
1050
Max. average forward rectified current, R-load
Dauergrenzstrom in Einwegschaltung mit R-Last
Repetitive peak forward current
Periodischer Spitzenstrom
Rating for fusing, t < 10 ms
Grenzlastintegral, t < 10 ms
T
T
= 100擄C
I
FAV
25 A
1
)
f > 15 Hz
I
FRM
i
2
t
60 A
1
)
T
A
= 25擄C
1250 A
2
s
1
) Valid, if the temperature of the terminals is kept to 100擄C
G眉ltig, wenn die Temperatur der Kontaktfl盲chen auf 100擄C gehalten wird
01.01.99
70
