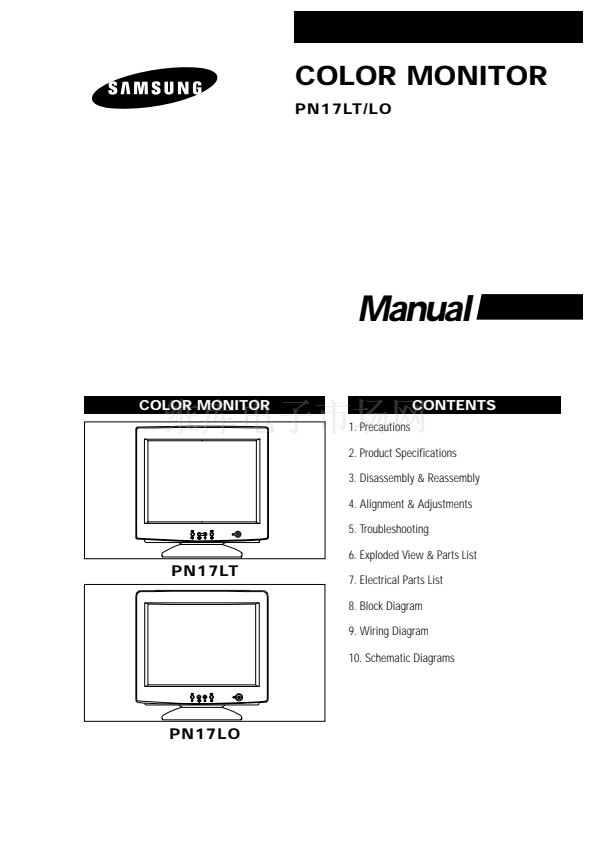

COLOR MONITOR

PN17LT/LO

SERVICE

COLOR MONITOR

Manual

CONTENTS

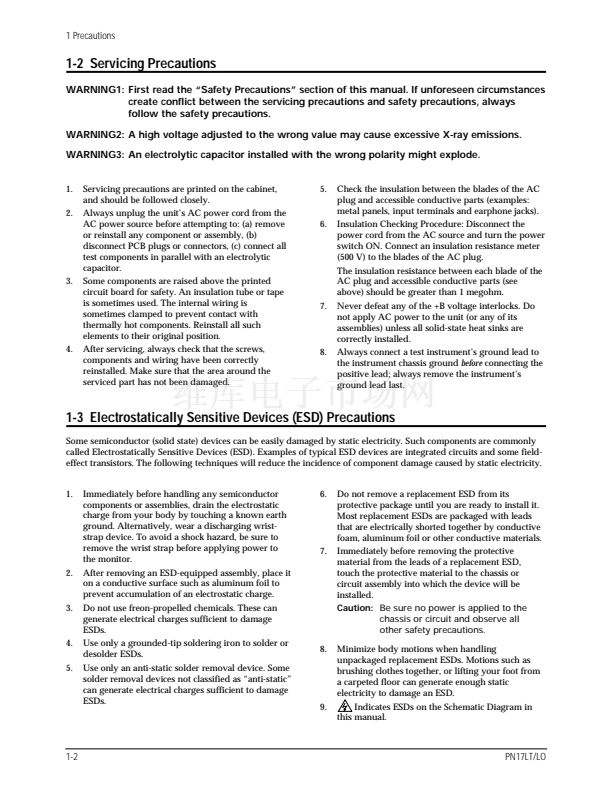

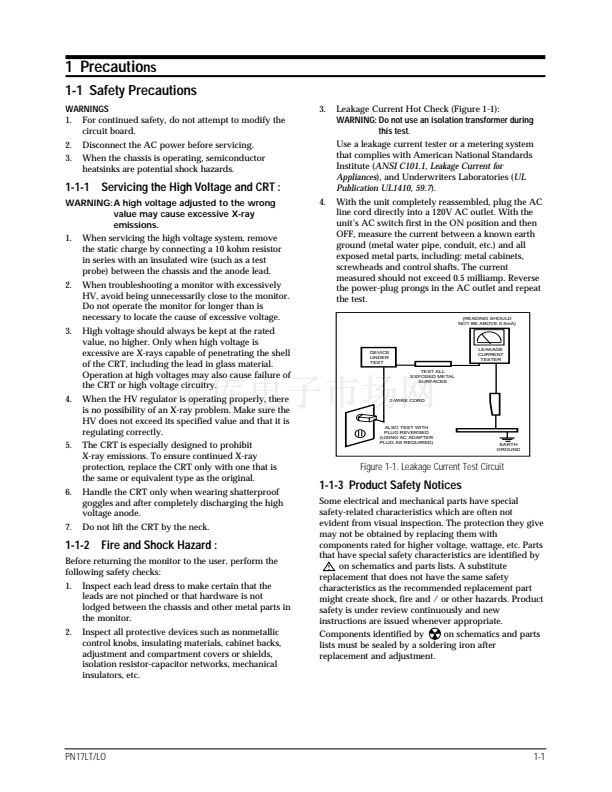

1. Precautions

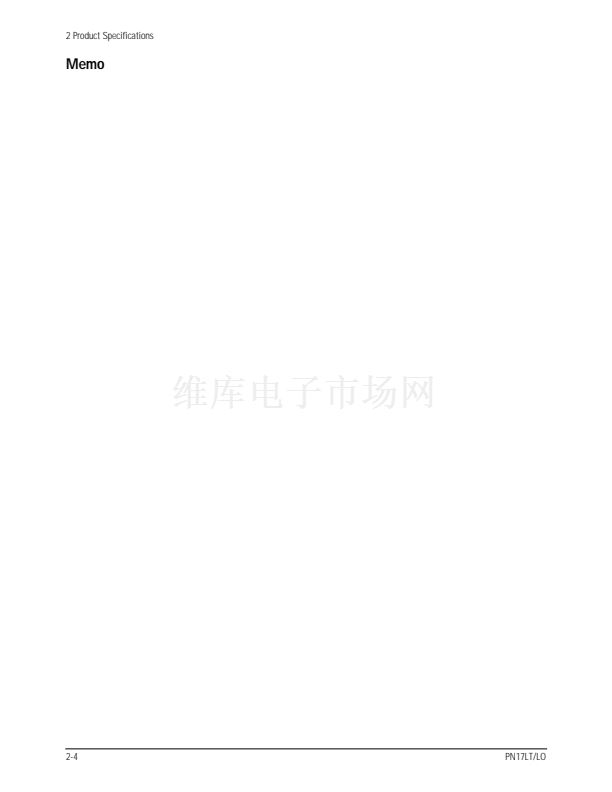

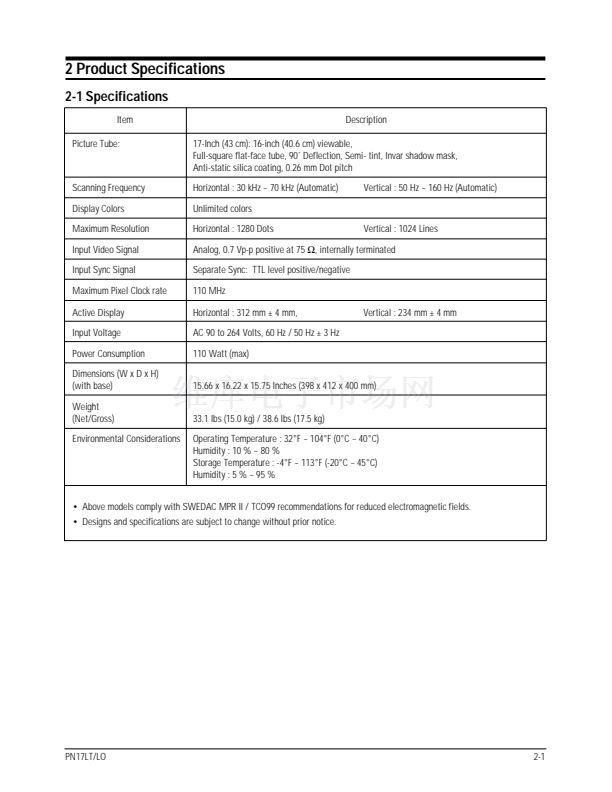

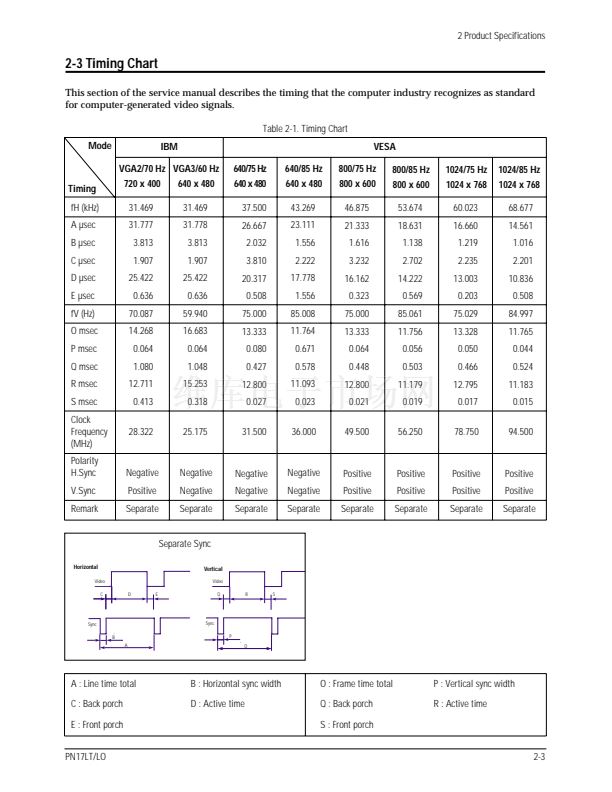

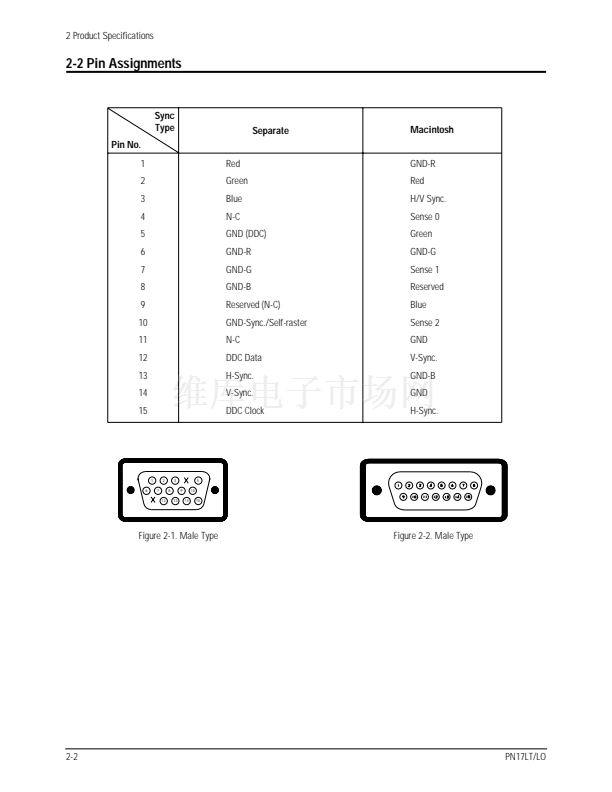

2. Product Specifications

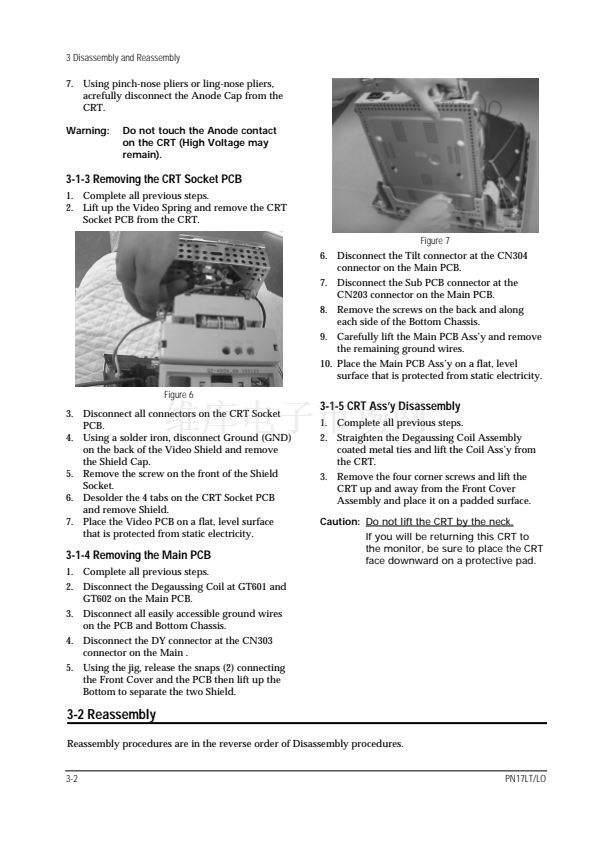

3. Disassembly & Reassembly

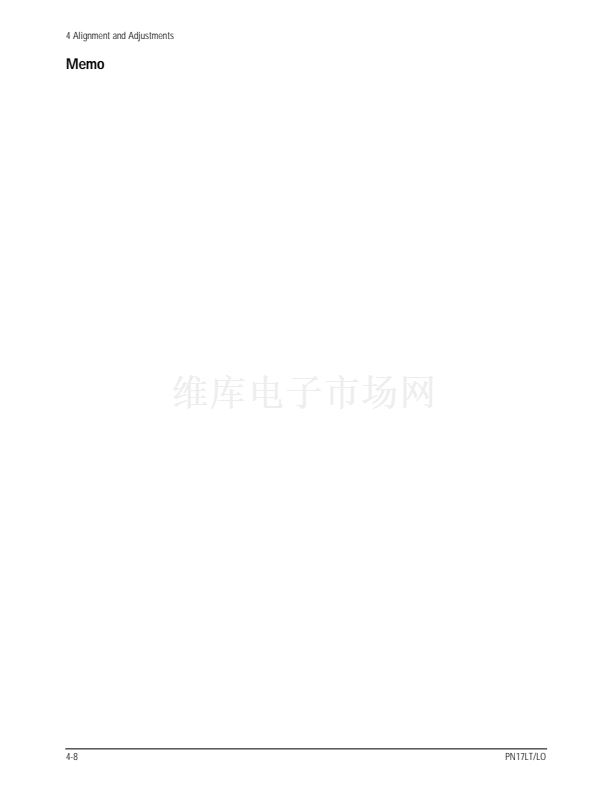

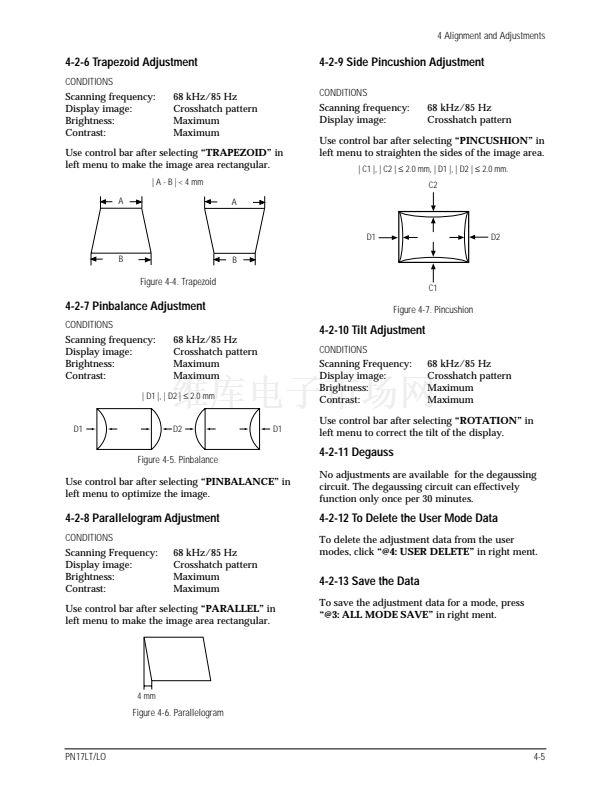

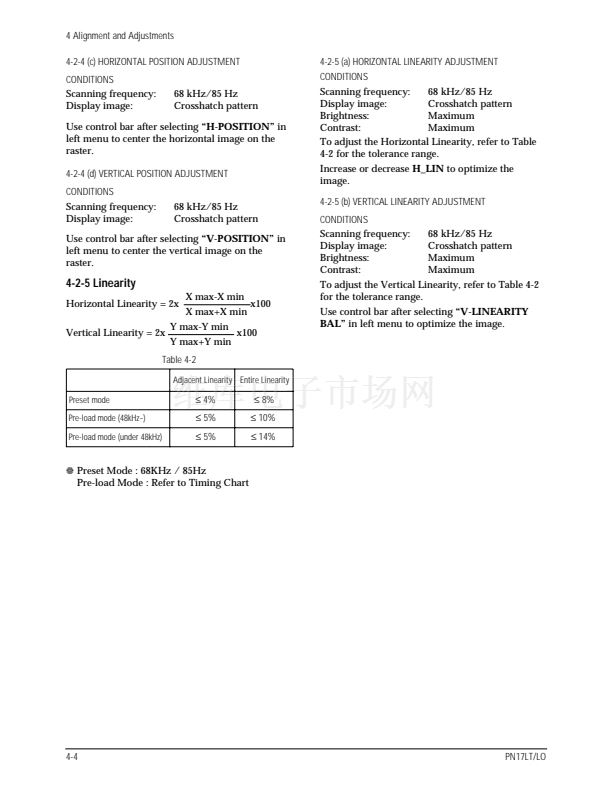

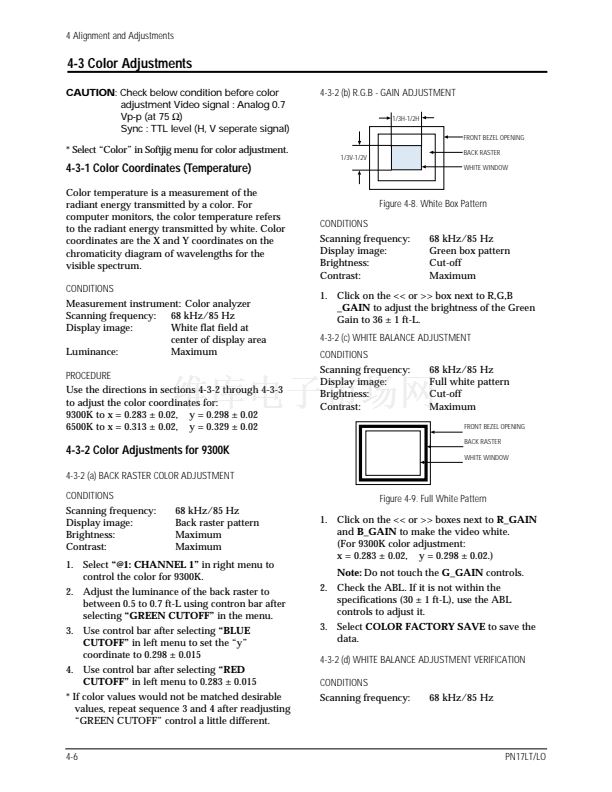

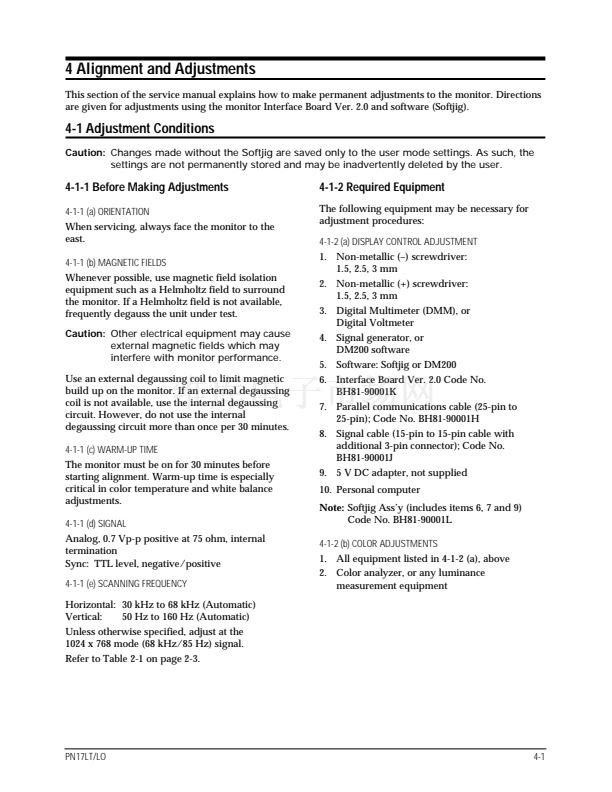

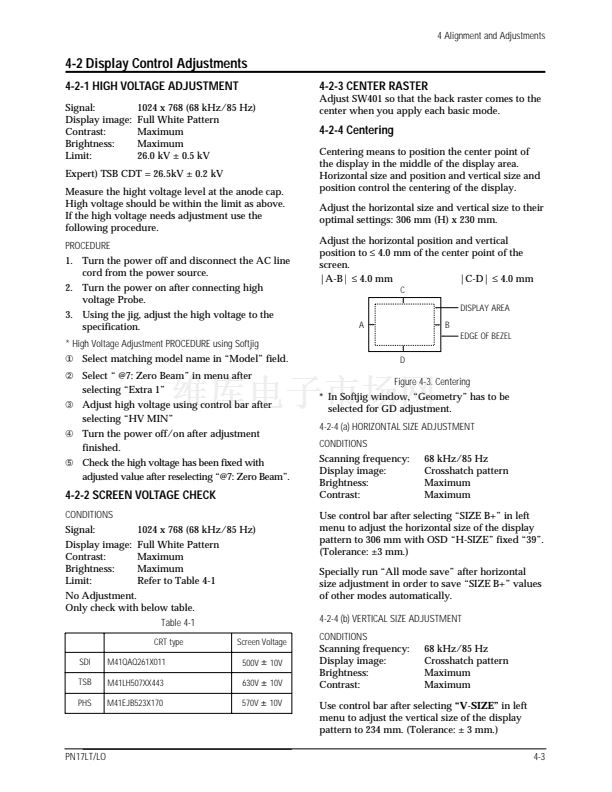

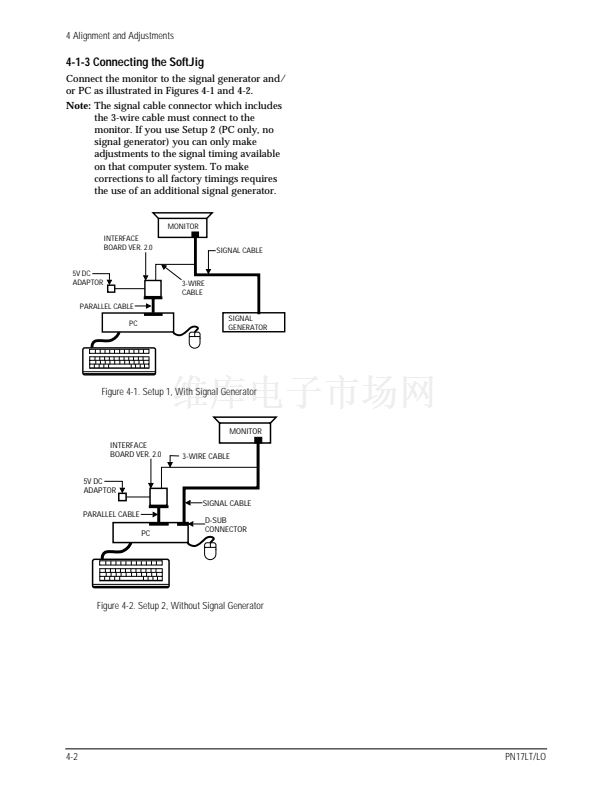

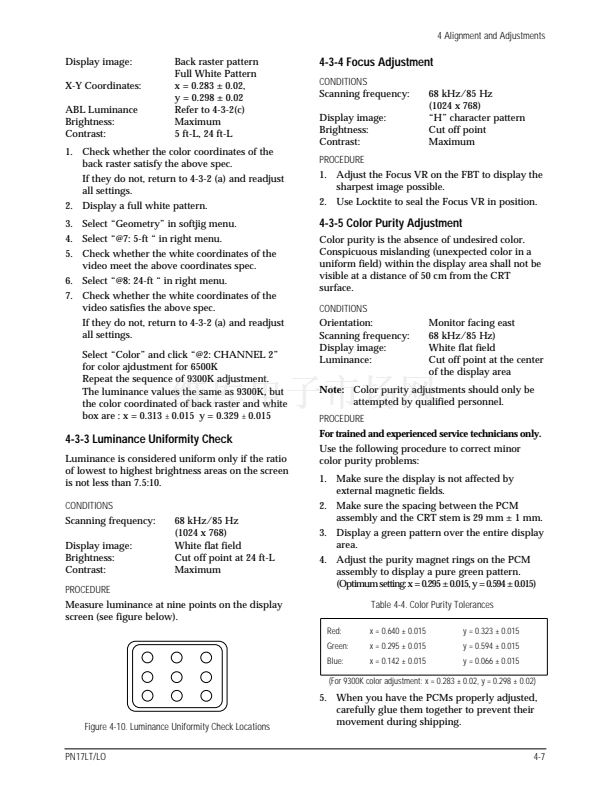

4. Alignment & Adjustments

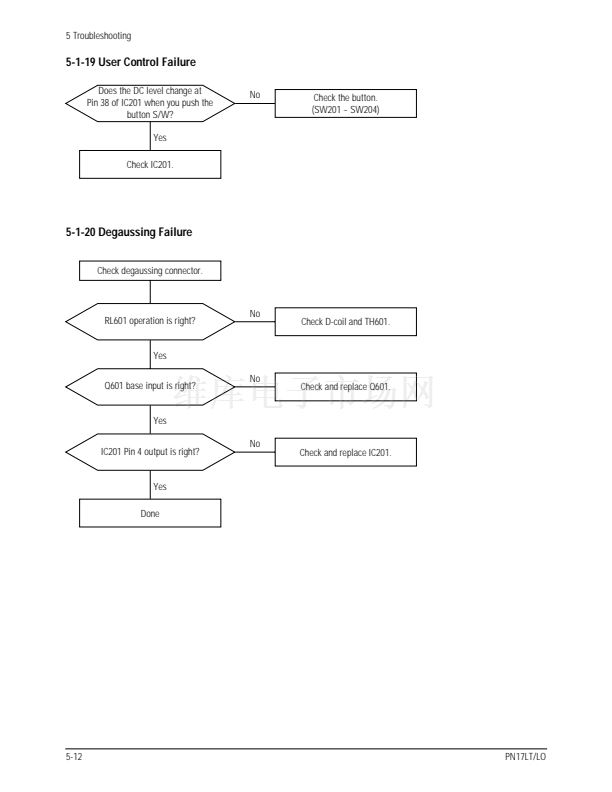

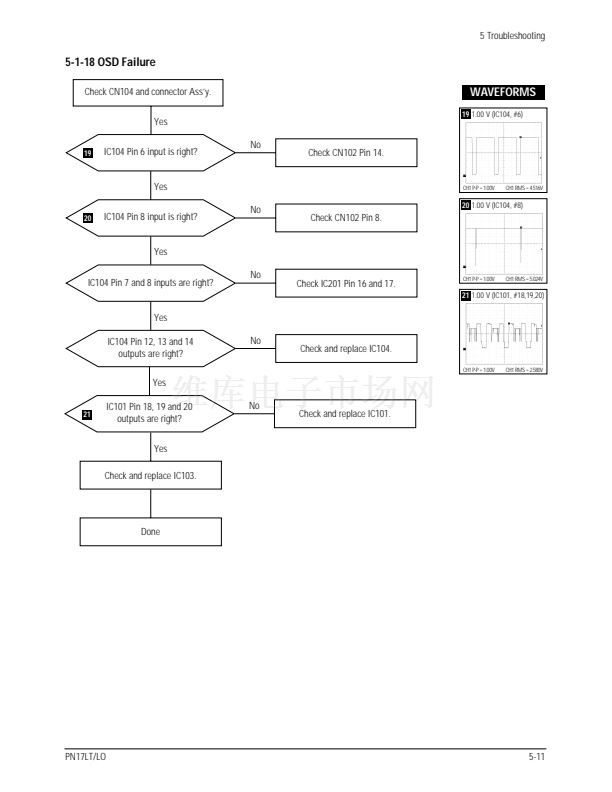

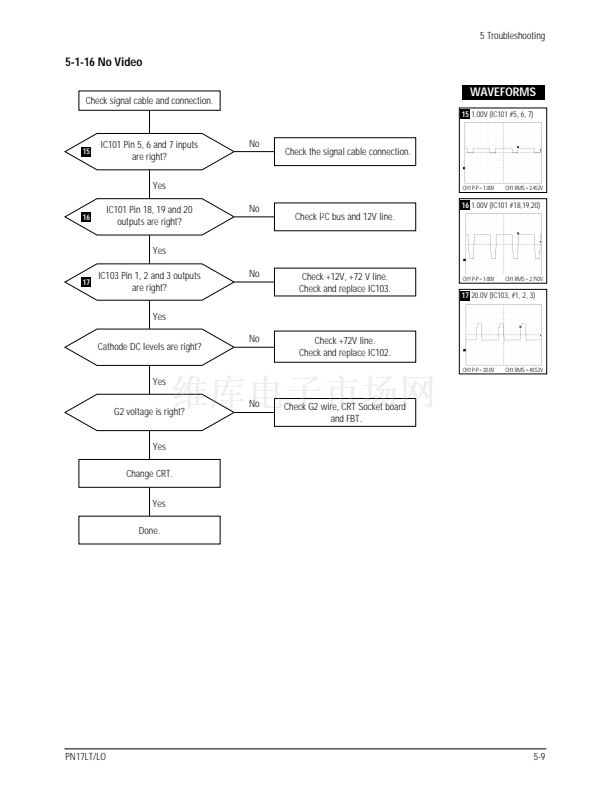

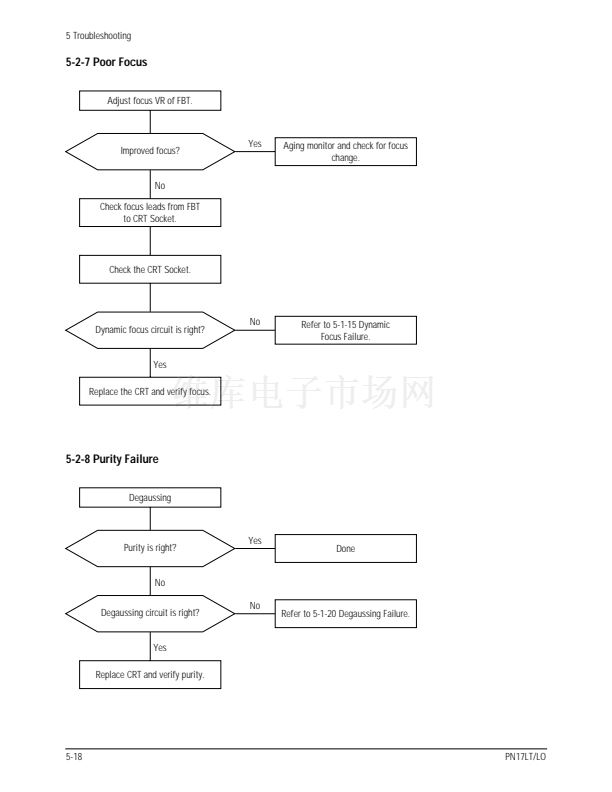

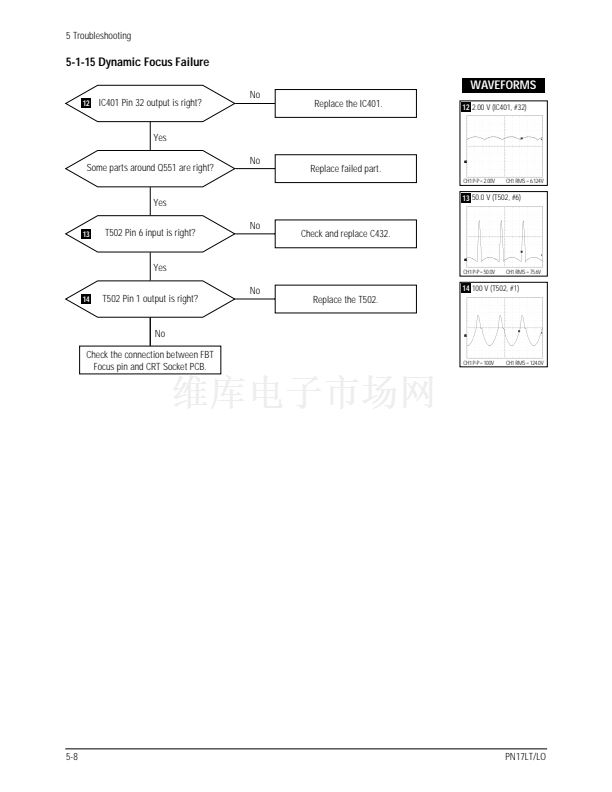

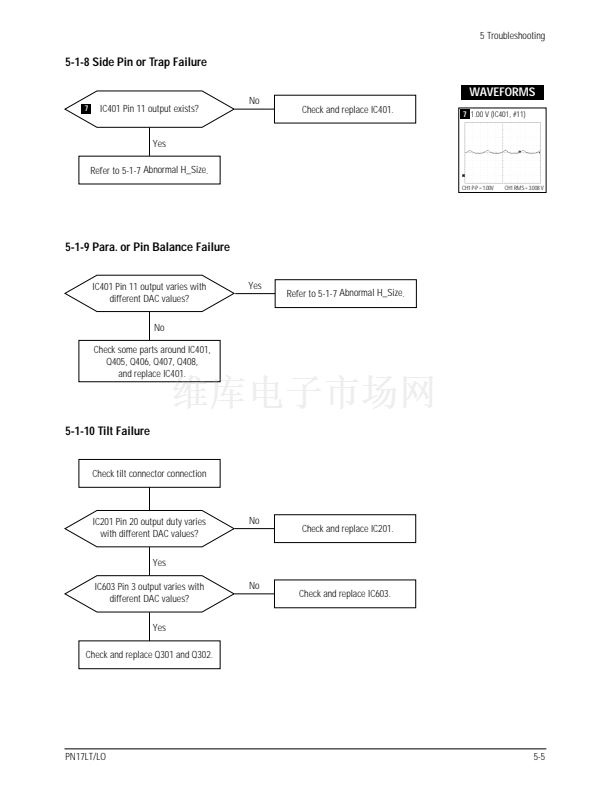

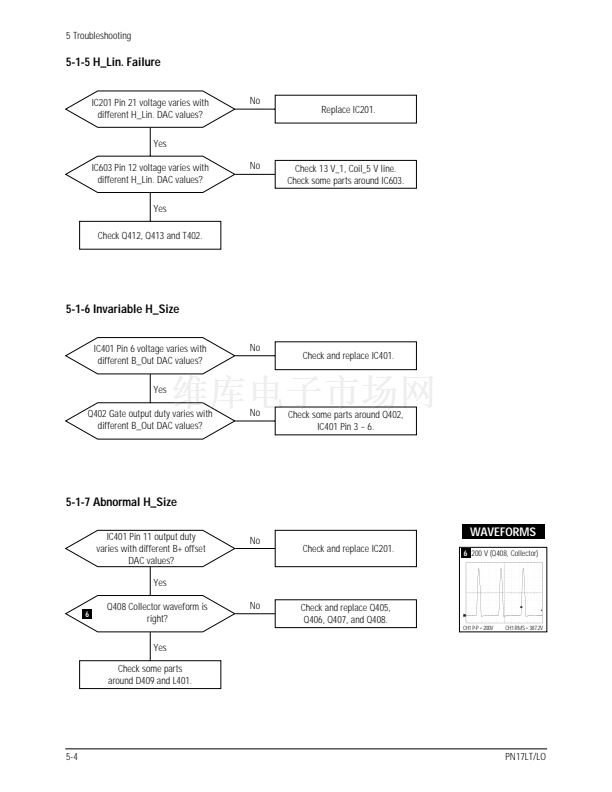

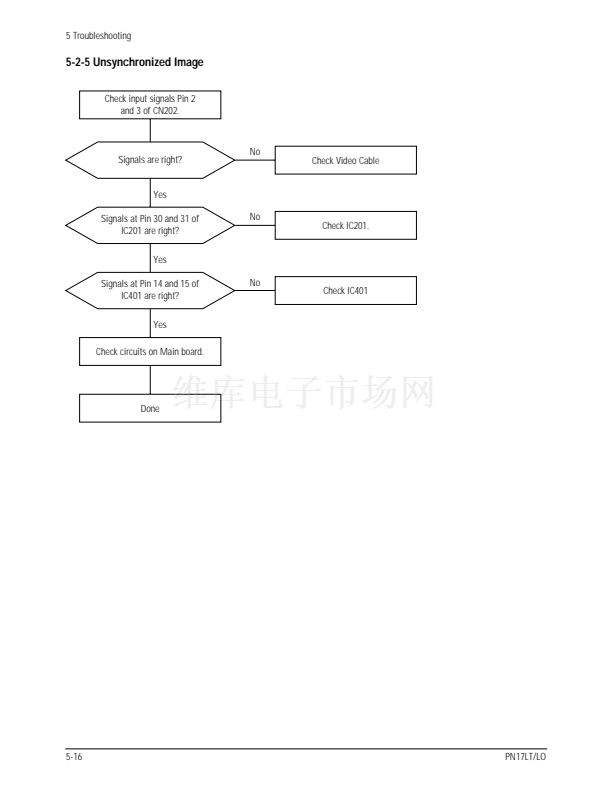

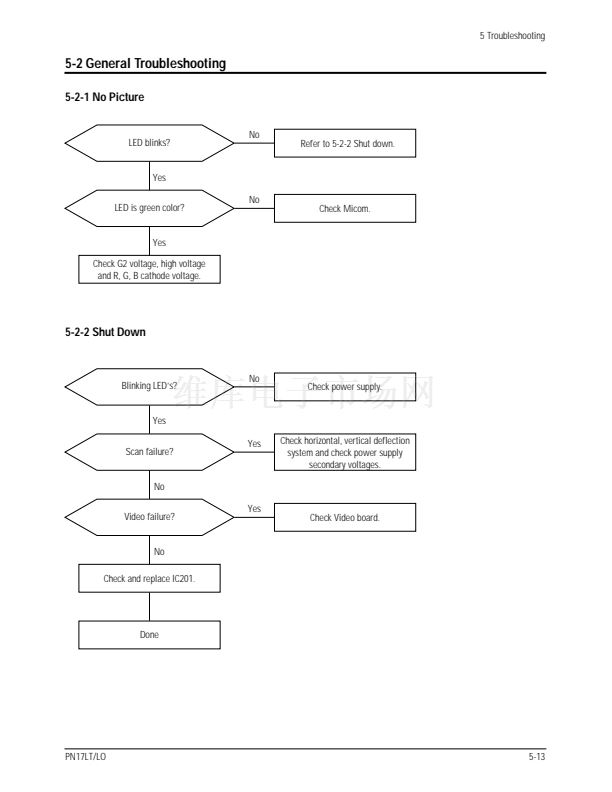

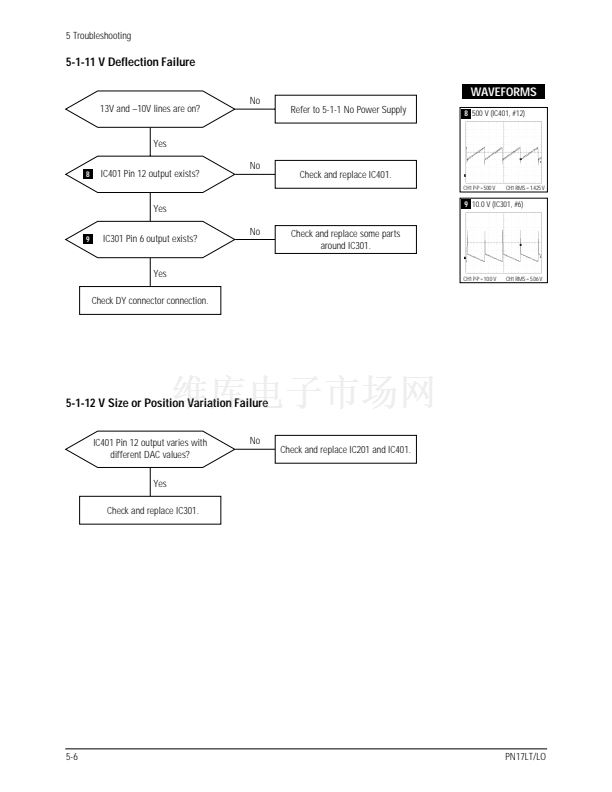

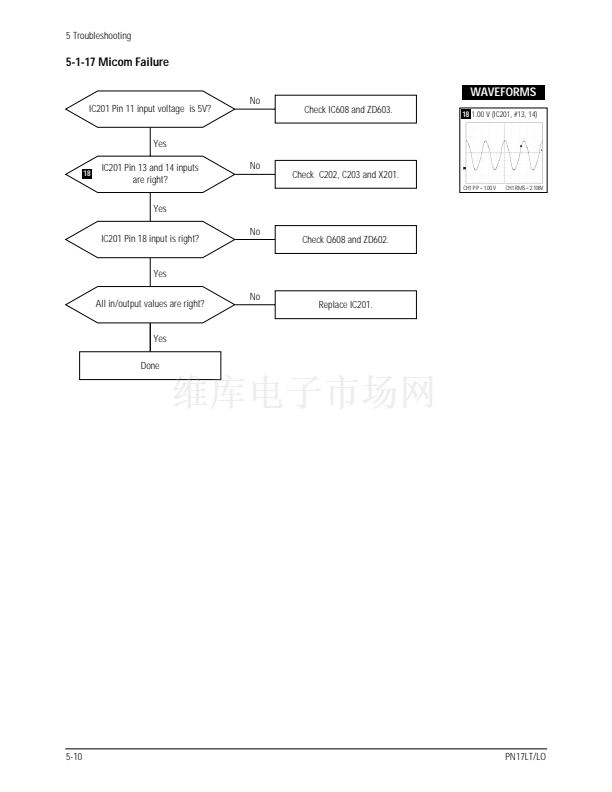

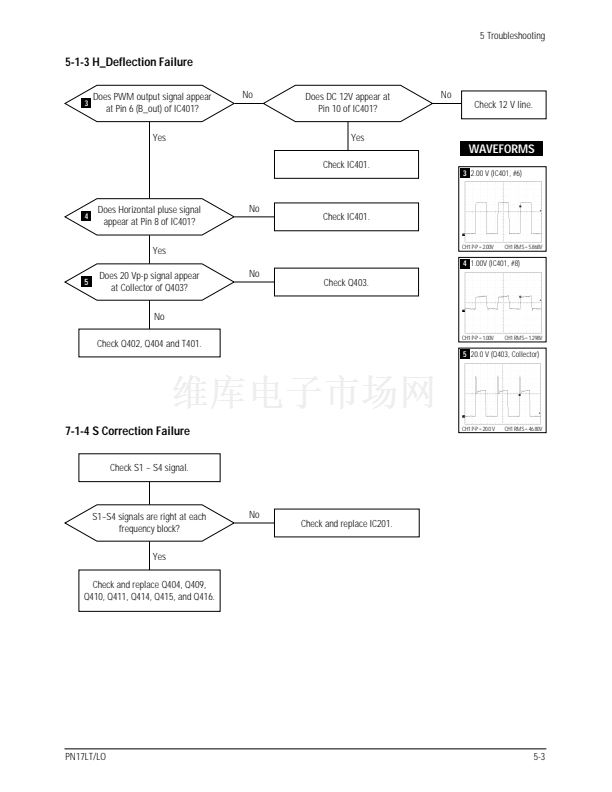

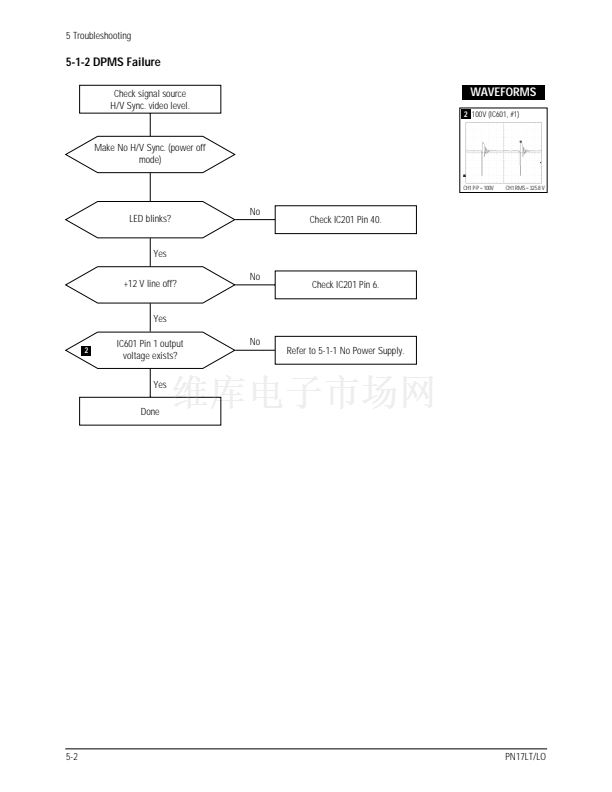

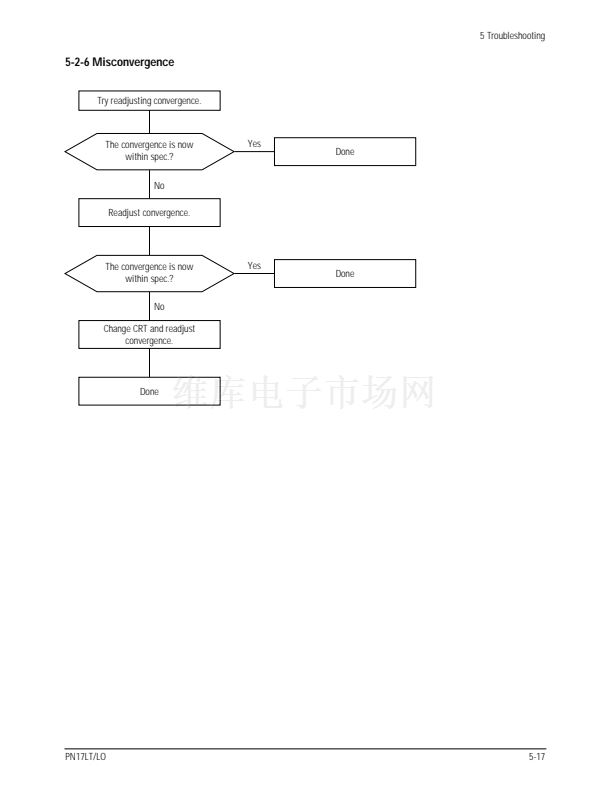

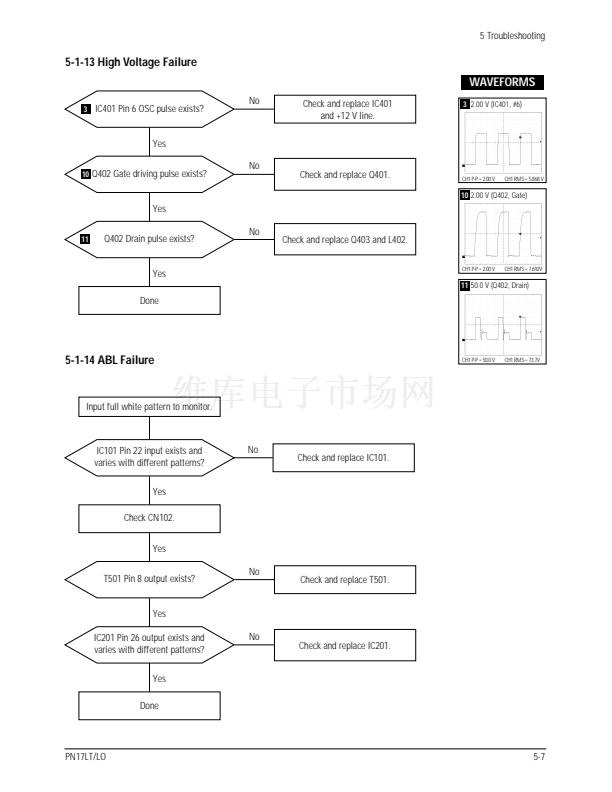

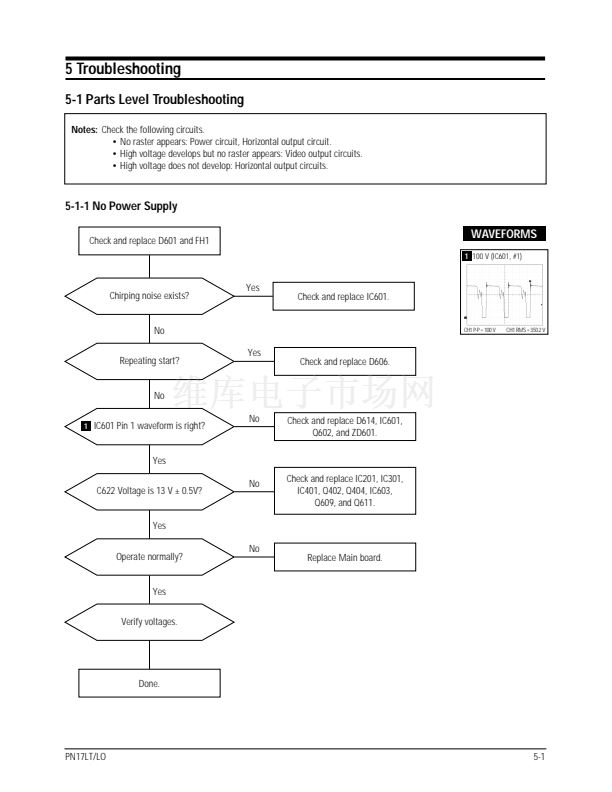

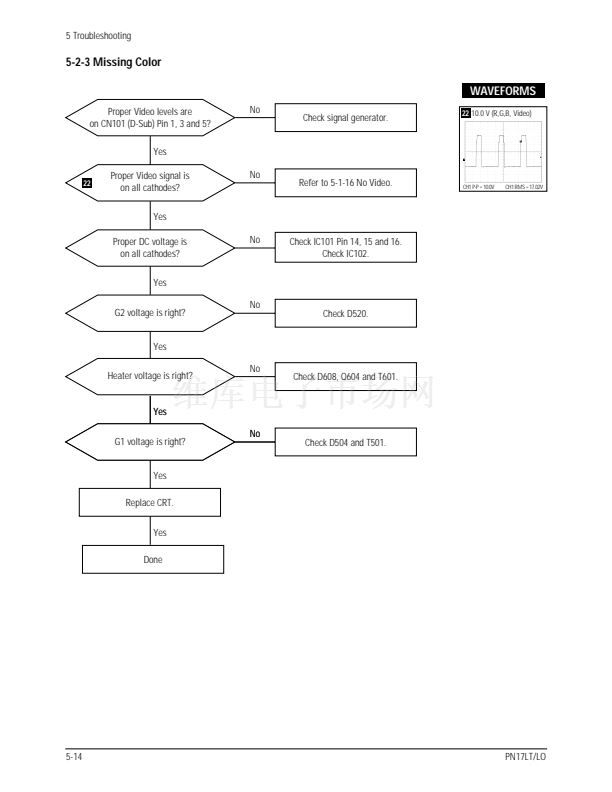

5. Troubleshooting

6. Exploded View & Parts List

PN17LT

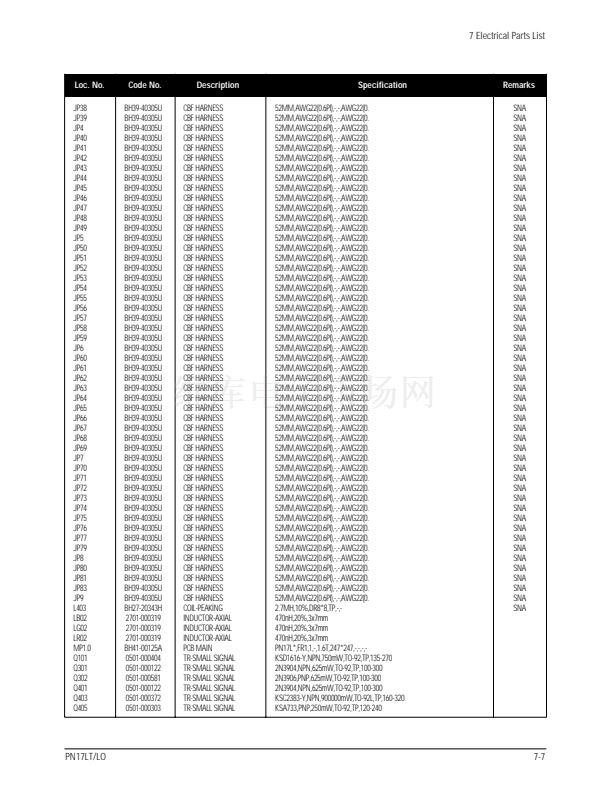

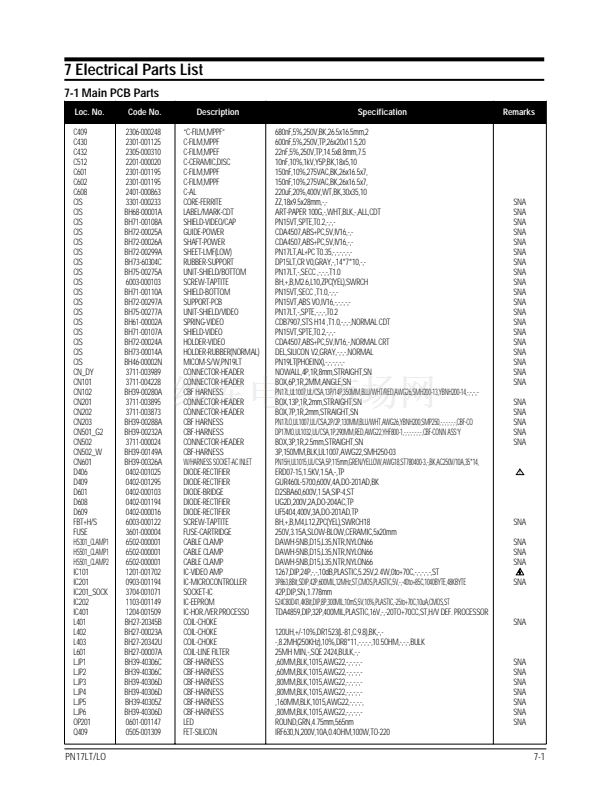

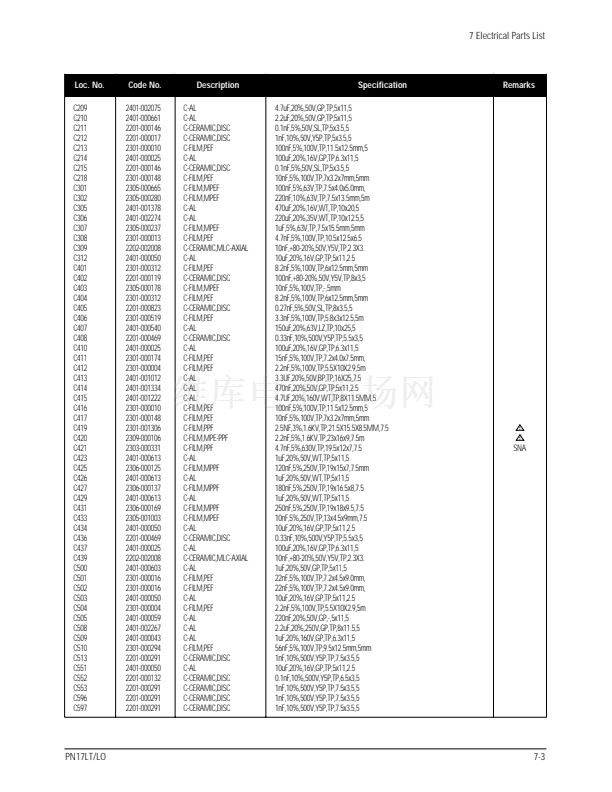

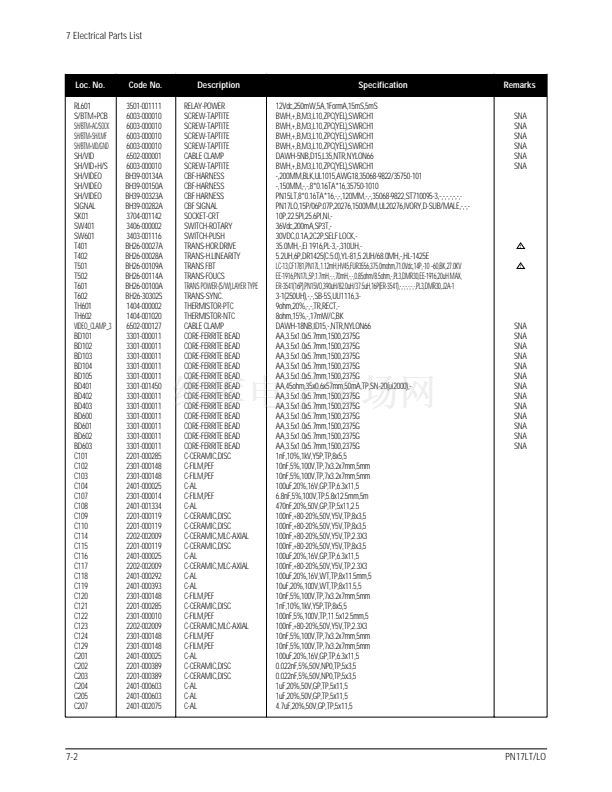

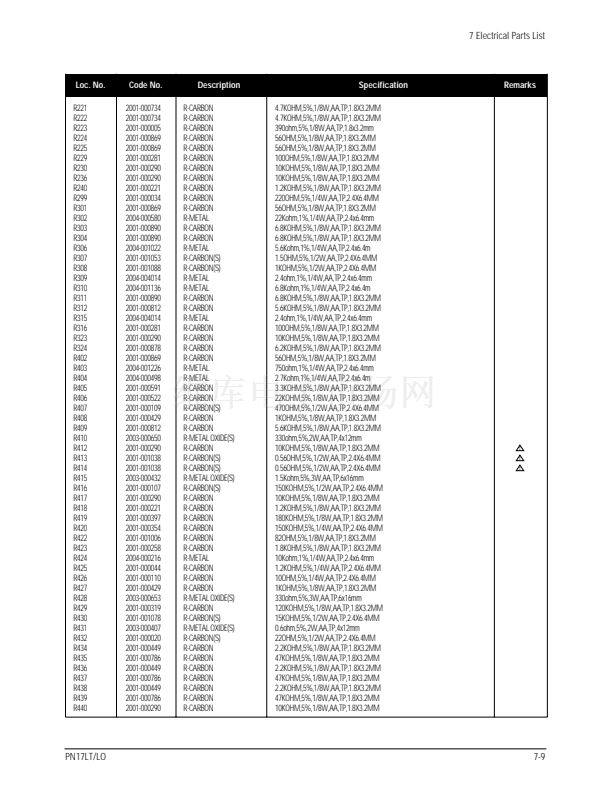

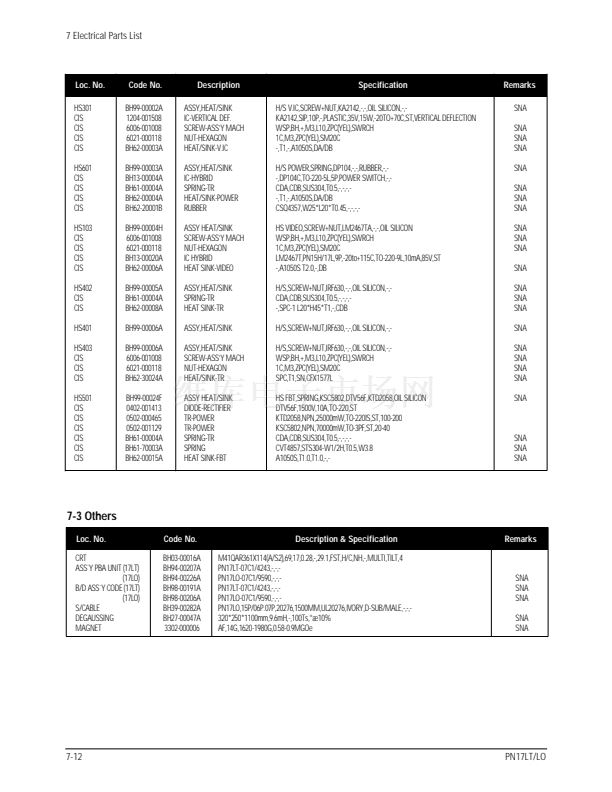

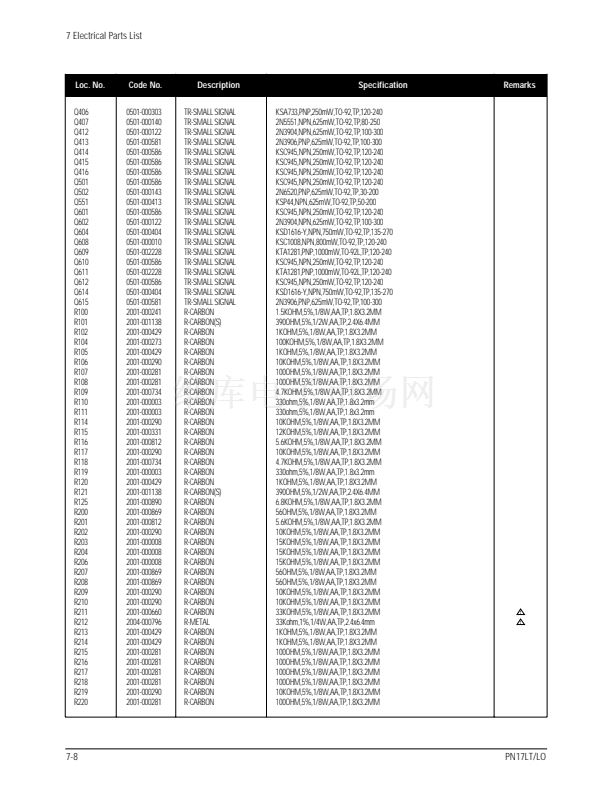

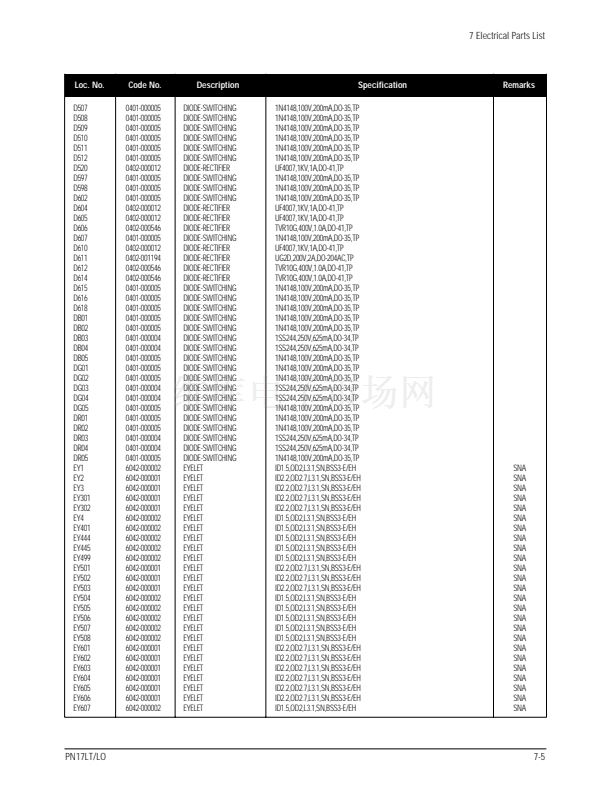

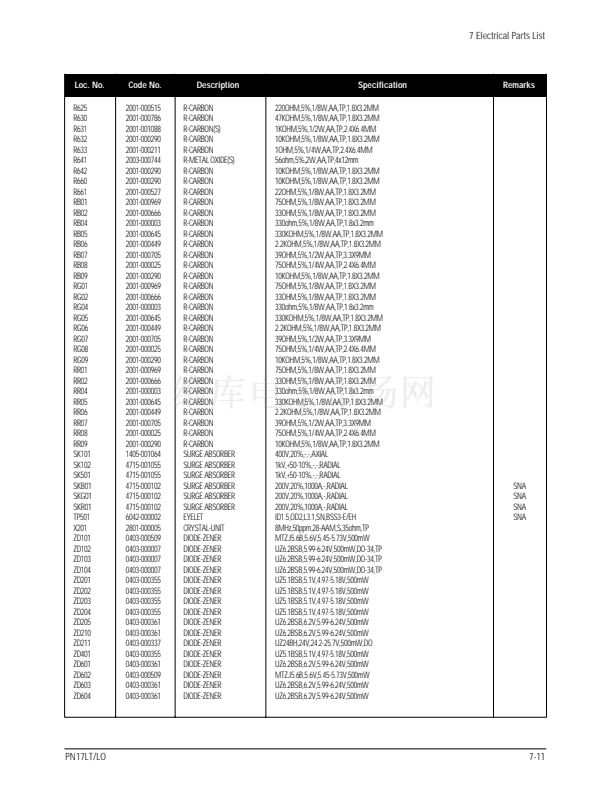

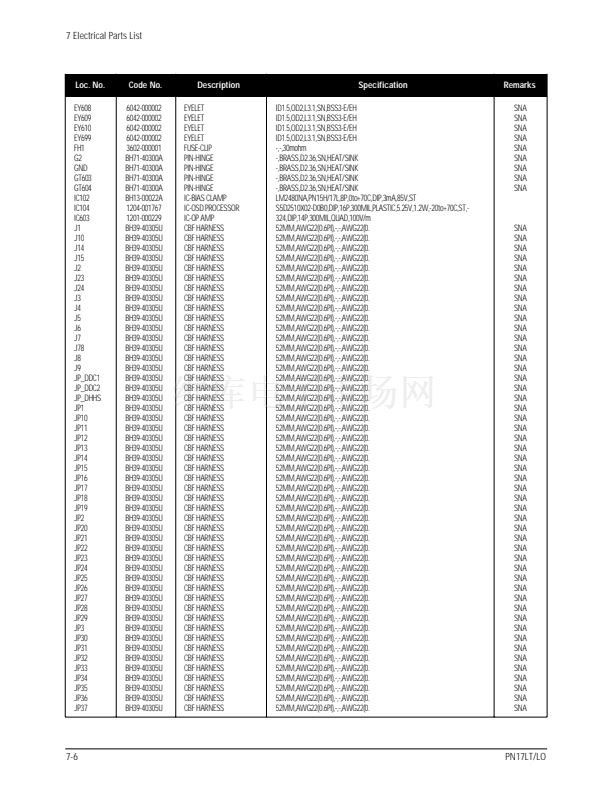

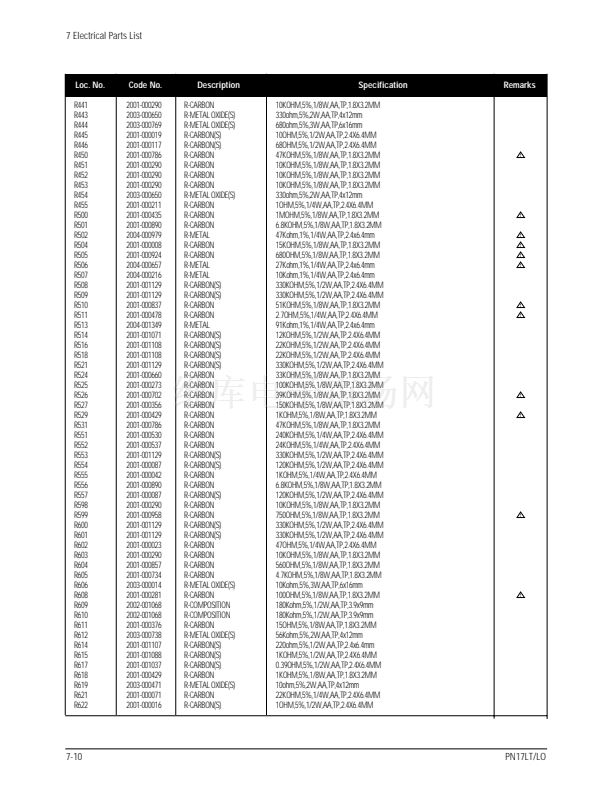

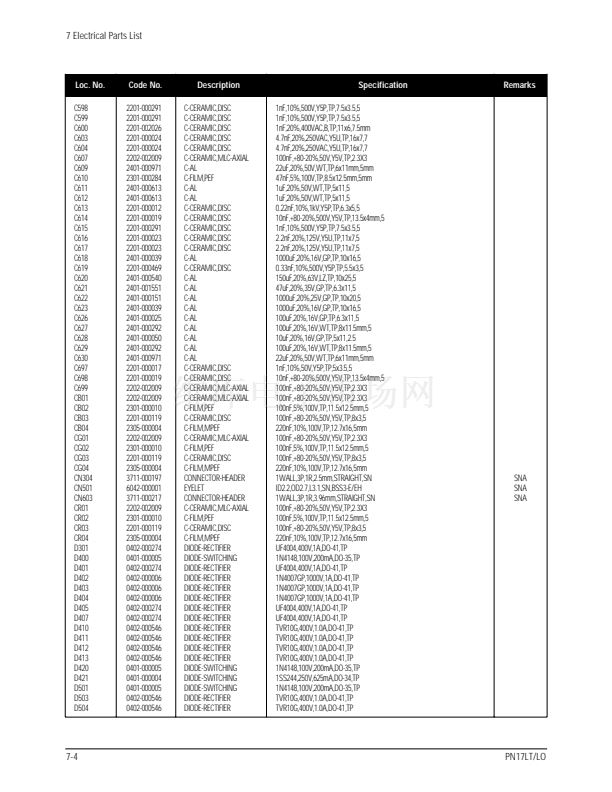

7. Electrical Parts List

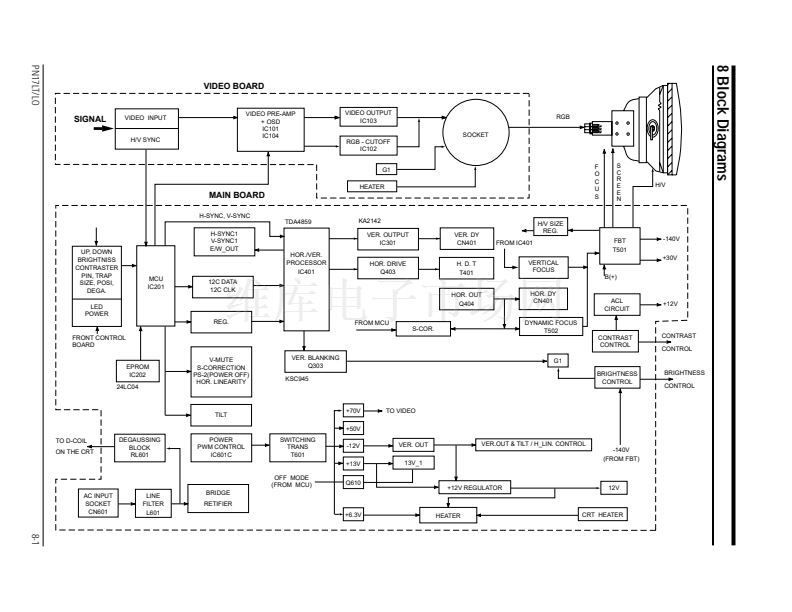

8. Block Diagram

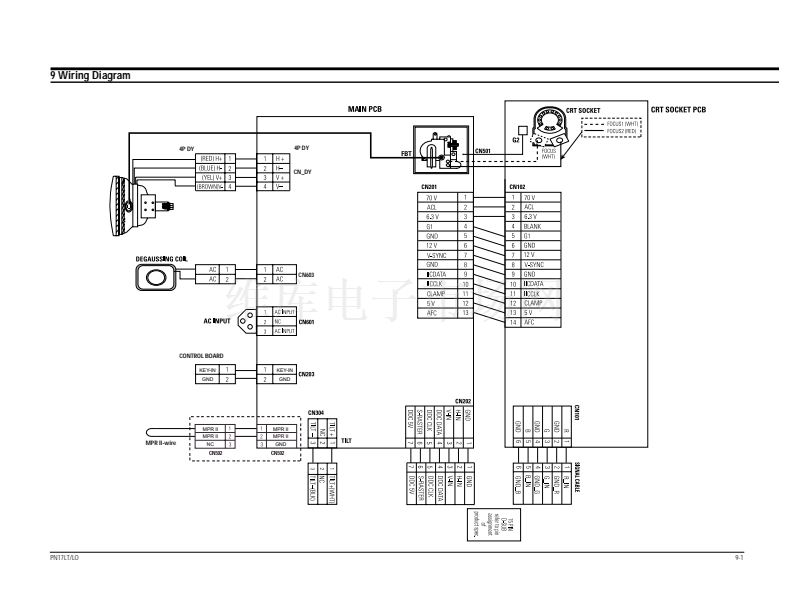

9. Wiring Diagram

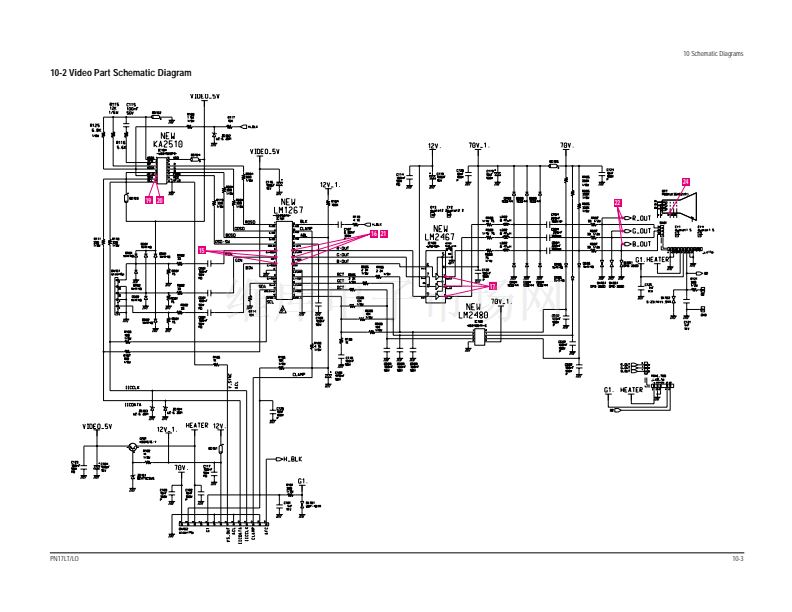

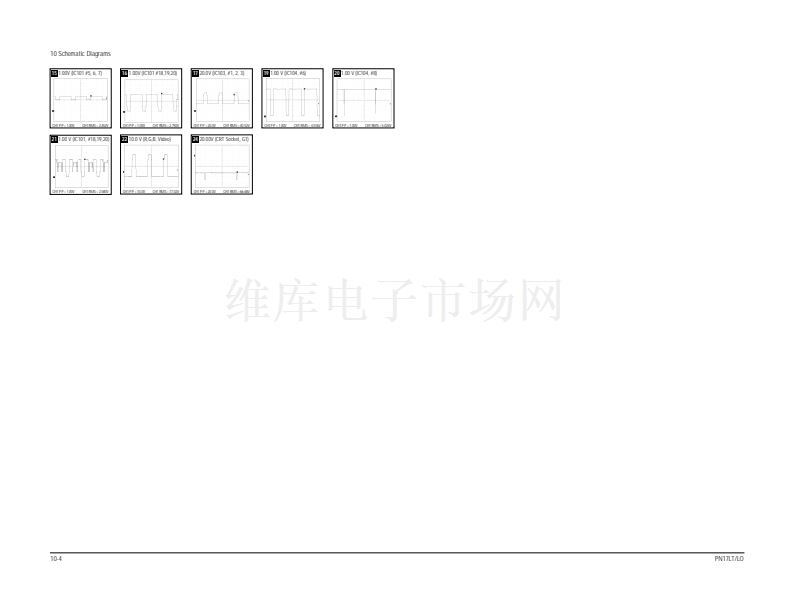

10. Schematic Diagrams

PN17LO
