PH4840S Datasheet

IC型號：
PH4840S
PDF描述：
N-channel TrenchMOS intermediate level FET
文件大小：
83.51KB
PDF頁數：
12頁
芯片廠家：
PHILIPS

閱覽下載糾錯 0

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

PH4840S

N-channel TrenchMOS鈩?intermediate level FET

M3D748

Rev. 01 鈥?04 March 2004

Preliminary data

1. Product pro鏗乴e

1.1 Description

N-channel enhancement mode 鏗乪ld-effect power transistor in a plastic package using

TrenchMOS鈩?technology.

1.2 Features

Low thermal resistance

Low threshold voltage

SO8 equivalent area footprint

Low on-state resistance.

1.3 Applications

DC-to-DC converters

Portable appliances

Switched-mode power supplies

Notebook computers.

1.4 Quick reference data

鈮?/div>

40 V

tot

鈮?/div>

62.5 W

鈮?/div>

94.5 A

DSon

鈮?/div>

4.1 m鈩?/div>

2. Pinning information

Table 1:

1,2,3

Pinning - SOT669 (LFPAK), simpli鏗乪d outline and symbol

Description

source (s)

Simpli鏗乪d outline

Symbol

gate (g)

mounting base;

connected to drain (d)

MBL286

MBB076

Top view

SOT669 (LFPAK)

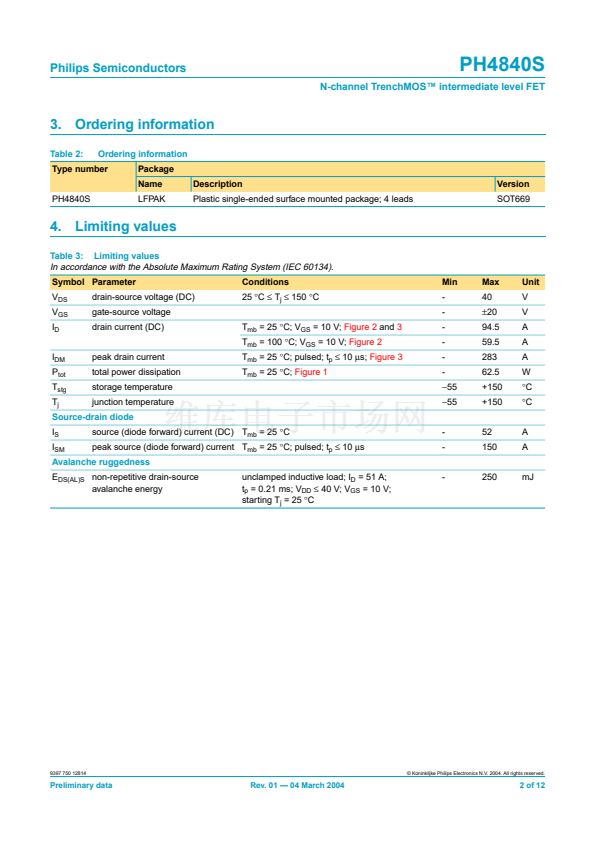

典型關斷延遲時間
82 ns
典型接通延遲時間
21 ns
典型柵極電荷@Vgs
67 nC V @ 10
典型輸入電容值@Vds
3660 pF V @ 10
安裝類型
表面貼裝
寬度
4.1mm
封裝類型
LFPAK
尺寸
5 x 4.1 x 1.1mm
引腳數目
5
最低工作溫度
-55 °C
最大功率耗散
62500 mW
最大柵源電壓
±20 V
最大漏源電壓
40 V
最大漏源電阻值
0.004
最大連續漏極電流
94.5 A
最高工作溫度
+150 °C
每片芯片元件數目
1
類別
功率 MOSFET
通道模式
增強
通道類型
N
配置
單、三源
長度
5mm
高度
1.1mm
