PH2520U Datasheet

IC型號：
PH2520U
PDF描述：
TrenchMOS (tm) ultra low level FET
文件大?。?/label>
217.17KB
PDF頁數：
12頁
芯片廠家：
ETC

閱覽下載糾錯 0

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

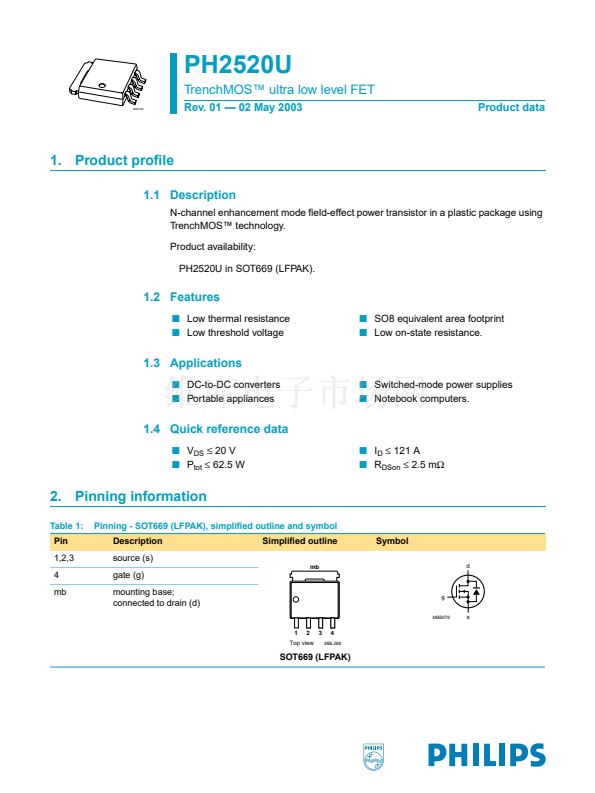

PH2520U

TrenchMOS鈩?ultra low level FET

M3D748

Rev. 01 鈥?02 May 2003

Product data

1. Product pro鏗乴e

1.1 Description

N-channel enhancement mode 鏗乪ld-effect power transistor in a plastic package using

TrenchMOS鈩?technology.

Product availability:

PH2520U in SOT669 (LFPAK).

1.2 Features

Low thermal resistance

Low threshold voltage

SO8 equivalent area footprint

Low on-state resistance.

1.3 Applications

DC-to-DC converters

Portable appliances

Switched-mode power supplies

Notebook computers.

1.4 Quick reference data

鈮?/div>

20 V

tot

鈮?/div>

62.5 W

鈮?/div>

121 A

DSon

鈮?/div>

2.5 m鈩?/div>

2. Pinning information

Table 1:

1,2,3

Pinning - SOT669 (LFPAK), simpli鏗乪d outline and symbol

Description

source (s)

Simpli鏗乪d outline

Symbol

gate (g)

mounting base;

connected to drain (d)

MBL286

MBB076

Top view

SOT669 (LFPAK)
