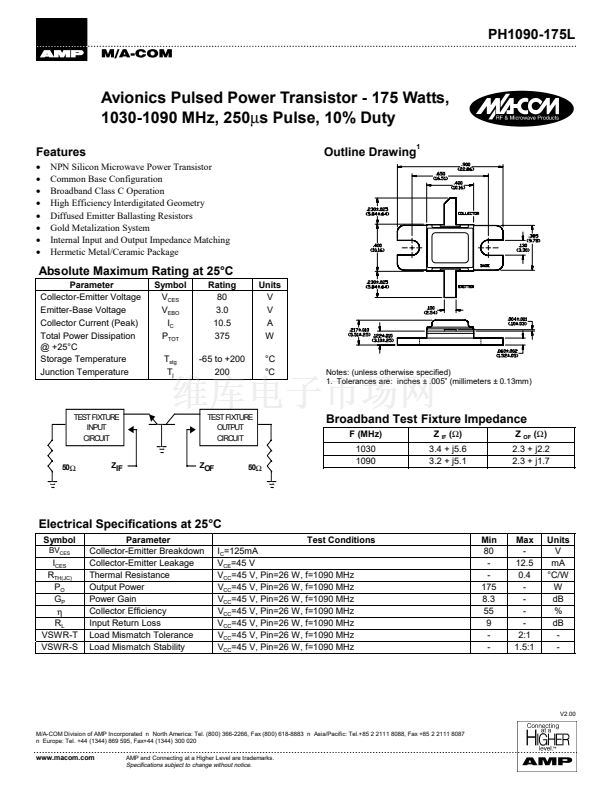

Avionics Pulsed Power Transistor 175 Watts, 1030-1090 MHz, 250碌s Pulse, 10 % Duty
PH1090-175L
PH1090-175L
Avionics Pulsed Power Transistor - 175 Watts,
1030-1090 MHz, 250碌s Pulse, 10% Duty
Features
鈥?/div>
鈥?/div>
鈥?/div>
鈥?/div>
鈥?/div>
鈥?/div>
鈥?/div>
鈥?/div>
NPN Silicon Microwave Power Transistor
Common Base Configuration
Broadband Class C Operation
High Efficiency Interdigitated Geometry
Diffused Emitter Ballasting Resistors
Gold Metalization System
Internal Input and Output Impedance Matching
Hermetic Metal/Ceramic Package
Outline Drawing
1
Absolute Maximum Rating at 25擄C
Parameter
Collector-Emitter Voltage
Emitter-Base Voltage
Collector Current (Peak)
Total Power Dissipation
@ +25擄C
Storage Temperature
Junction Temperature
Symbol
V
CES
V
EBO
I
C
P
TOT
T
stg
T
j
Rating
80
3.0
10.5
375
-65 to +200
200
Units
V
V
A
W
擄C
擄C
Notes: (unless otherwise specified)
1. Tolerances are: inches 鹵 .005鈥?(millimeters 鹵 0.13mm)
TEST FIXTURE
INPUT
CIRCUIT
TEST FIXTURE
OUTPUT
CIRCUIT
Broadband Test Fixture Impedance
F (MHz)
1030
1090
Z
IF
(鈩?
3.4 + j5.6
3.2 + j5.1
Z
OF
(鈩?
2.3 + j2.2
2.3 + j1.7
50
鈩?/div>
ZIF
ZOF
50
鈩?/div>
Electrical Specifications at 25擄C
Symbol
BV
CES
I
CES
R
TH(JC)
P
O
G
P
畏
R
L
VSWR-T
VSWR-S
Parameter
Collector-Emitter Breakdown
Collector-Emitter Leakage
Thermal Resistance
Output Power
Power Gain
Collector Efficiency
Input Return Loss
Load Mismatch Tolerance
Load Mismatch Stability
Test Conditions
I
C
=125mA
V
CE
=45 V
V
CC
=45 V, Pin=26 W, f=1090 MHz
V
CC
=45 V, Pin=26 W, f=1090 MHz
V
CC
=45 V, Pin=26 W, f=1090 MHz
V
CC
=45 V, Pin=26 W, f=1090 MHz
V
CC
=45 V, Pin=26 W, f=1090 MHz
V
CC
=45 V, Pin=26 W, f=1090 MHz
V
CC
=45 V, Pin=26 W, f=1090 MHz
Min
80
-
-
175
8.3
55
9
-
-
Max
-
12.5
0.4
-
-
-
-
2:1
1.5:1
Units
V
mA
擄C/W
W
dB
%
dB
-
-
V2.00
M/A-COM Division of AMP Incorporated n North America: Tel. (800) 366-2266, Fax (800) 618-8883 n Asia/Pacific: Tel.+85 2 2111 8088, Fax +85 2 2111 8087
n Europe: Tel. +44 (1344) 869 595, Fax+44 (1344) 300 020
www.macom.com
AMP and Connecting at a Higher Level are trademarks.
Specifications subject to change without notice.
