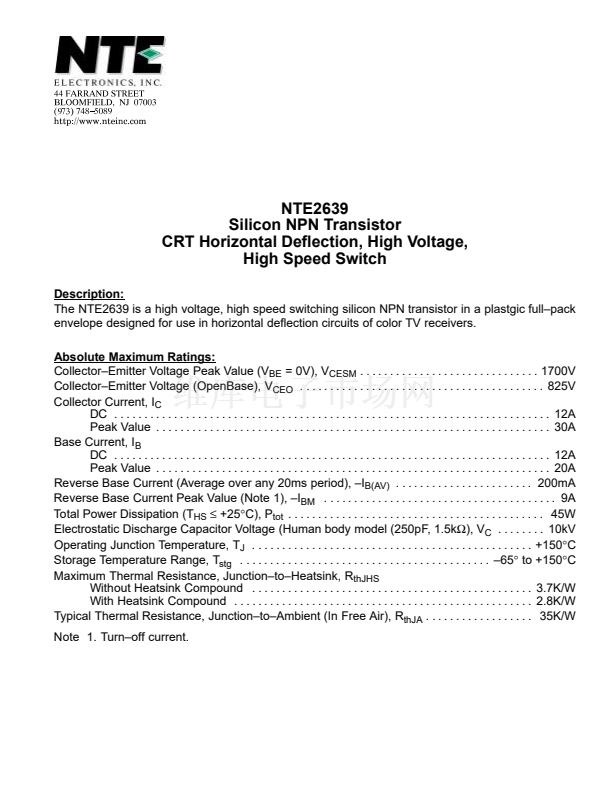

NTE2639
Silicon NPN Transistor
CRT Horizontal Deflection, High Voltage,
High Speed Switch
Description:
The NTE2639 is a high voltage, high speed switching silicon NPN transistor in a plastgic full鈥損ack
envelope designed for use in horizontal deflection circuits of color TV receivers.
Absolute Maximum Ratings:
Collector鈥揈mitter Voltage Peak Value (V
BE
= 0V), V
CESM
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1700V
Collector鈥揈mitter Voltage (OpenBase), V
CEO
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 825V
Collector Current, I
C
DC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12A
Peak Value . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30A
Base Current, I
B
DC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12A
Peak Value . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20A
Reverse Base Current (Average over any 20ms period), 鈥揑
B(AV)
. . . . . . . . . . . . . . . . . . . . . . . 200mA
Reverse Base Current Peak Value (Note 1), 鈥揑
BM
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9A
Total Power Dissipation (T
HS
鈮?/div>
+25擄C), P
tot
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45W
Electrostatic Discharge Capacitor Voltage (Human body model (250pF, 1.5k鈩?, V
C
. . . . . . . . 10kV
Operating Junction Temperature, T
J
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +150擄C
Storage Temperature Range, T
stg
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 鈥?5擄 to +150擄C
Maximum Thermal Resistance, Junction鈥搕o鈥揌eatsink, R
thJHS
Without Heatsink Compound . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.7K/W
With Heatsink Compound . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.8K/W
Typical Thermal Resistance, Junction鈥搕o鈥揂mbient (In Free Air), R
thJA
. . . . . . . . . . . . . . . . . . 35K/W

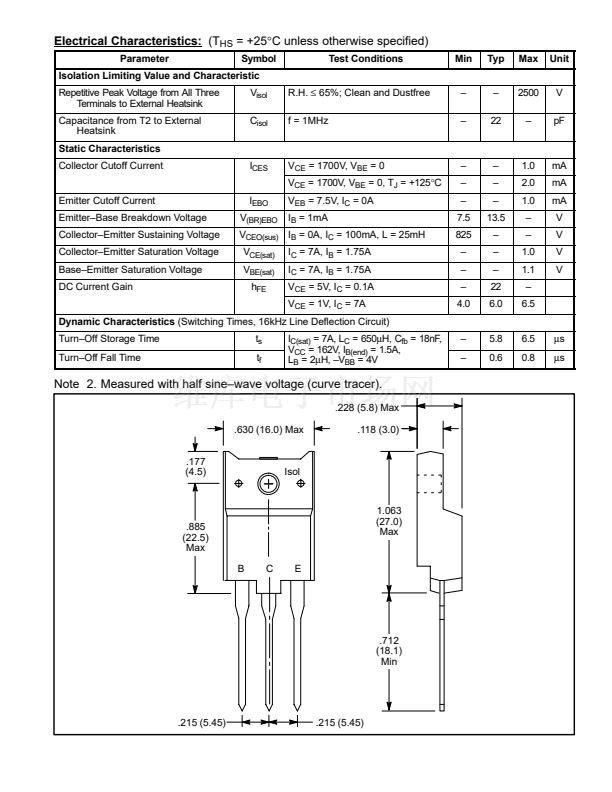

Note 1. Turn鈥搊ff current.
